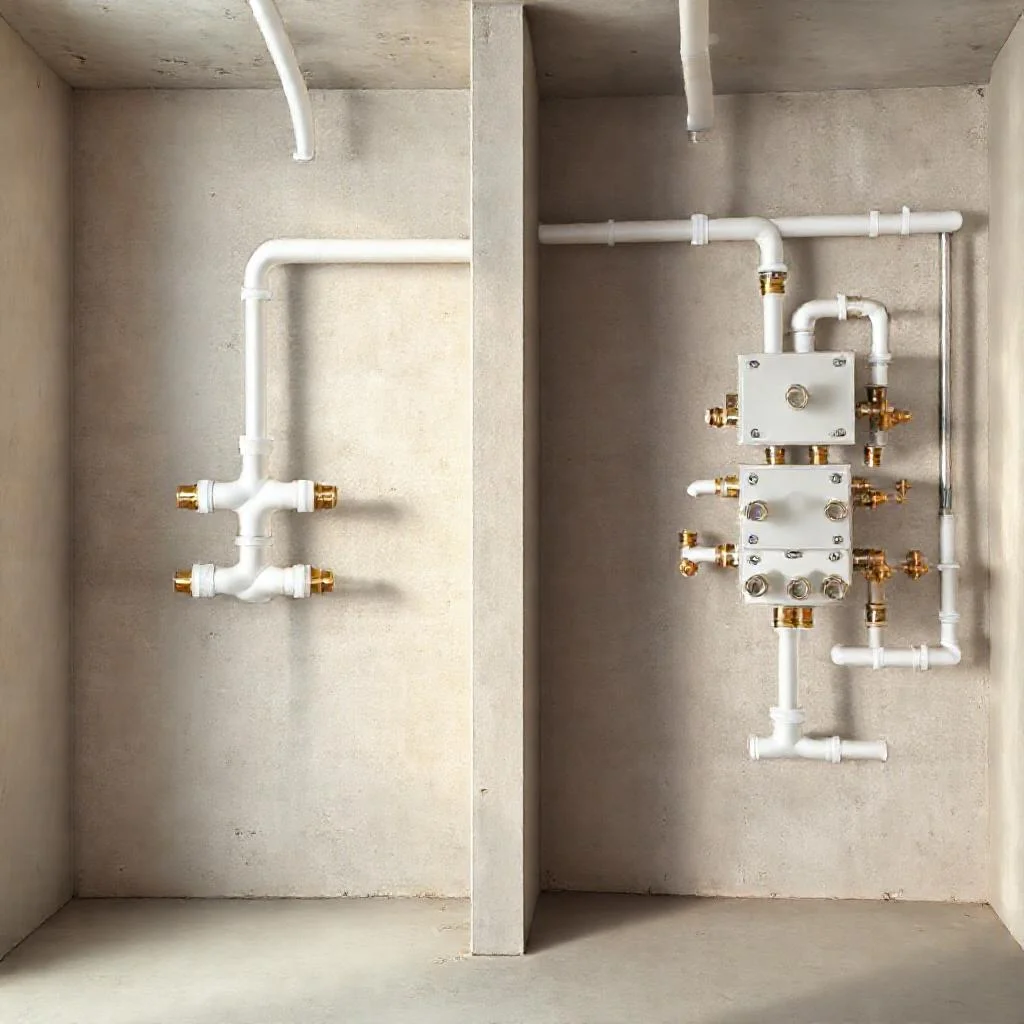

Разводка труб водоснабжения в новостройке: тройниковая или коллекторная схема
Когда в новой квартире начинается ремонт, вопрос разводки труб водоснабжения встает одним из первых. От этого решения зависит, как долно прослужит система, насколько комфортно будет пользоваться водой и сколько денег уйдет на ремонт, если что-то пойдет не так. В современных новостройках застройщики часто оставляют голые стены и лишь подводят стояки к санузлу. Дальше жильцу предстоит выбирать между двумя основными способами: тройниковой (последовательной) схемой и коллекторной (лучевой). Разница между ними принципиальная, и каждый вариант подходит под конкретные условия.
Тройниковая схема работает по принципу одной магистральной трубы, от которой через фитинги-тройники отходят ответвления к каждой точке водоразбора – к раковине, унитазу, ванне, стиральной машине. Вода движется последовательно: сначала к первому потребителю, затем ко второму, третьему и так далее. Коллекторная схема выглядит иначе. От центрального распределительного узла – коллектора – к каждому сантехническому прибору прокладывается отдельная труба. Это похоже на систему лучей, расходящихся от одной точки. Коллектор монтируется в шкафу или нише, а каждый отвод оснащается собственным краном для перекрытия воды.
Выбор схемы напрямую влияет на давление в системе. При тройниковой разводке, если открыть кран на кухне, напор в душевой лейке может заметно упасть. Это происходит потому, что поток воды делится между всеми работающими приборами. Особенно чувствительны к этому стальные трубы малого диаметра, которые иногда используют в дешевых проектах. Коллекторная схема лишена этого недостатка. Каждая точка получает тот же напор, что и на входе в распределитель, потому что труба идет к ней напрямую без ответвлений. Для владельцев квартир с большим количеством сантехники это дает гарантию стабильного давления независимо от того, сколько кранов открыто одновременно.
С точки зрения ремонта и обслуживания коллекторная система выигрывает за счет точечного управления. Если ломается смеситель в ванной, не нужно перекрывать воду во всей квартире. Достаточно завернуть кран на коллекторе, отключающий только эту линию. Остальные приборы продолжают работать. При тройниковой схеме авария в одном месте часто требует отключения стояка, чтобы добраться до поврежденного участка. Особенно это критично, когда соседи сверху или снизу не предупреждают о своих работах, а аварийная ситуация требует немедленной реакции.
Количество соединений и потенциальных точек протечки прямо зависит от выбранной схемы. В тройниковой разводке каждое ответвление – это тройник, а значит, стык, который со временем может дать течь. В типовой квартире с тремя точками водоразбора используется минимум три тройника, и каждый из них находится в труднодоступном месте – под ванной, за унитазом или в стене. При коллекторной разводке все соединения сосредоточены в одном месте – на коллекторе, который часто прячут в запираемый шкаф или нишу с ревизионным люком. Там же монтируют фильтры, редукторы давления и счетчики. Доступ к ним всегда открыт, что упрощает диагностику и замену прокладок.
Материальные затраты на монтаж заметно отличаются. Тройниковая схема обходится дешевле за счет меньшего расхода труб. Для классической трехкомнатной квартиры с одним санузлом и кухней требуется примерно 30–40 метров труб. Фитингов и тройников нужно немного, и их цена невысока. Рабочие справляются с таким объемом за один-два дня. Коллекторная разводка требует труб в два-три раза больше. К каждой точке тянут отдельную линию, а значит, для той же квартиры понадобится 80–100 метров трубы. Плюс сам коллектор на несколько выходов, стоимость которого может составлять от 1500 до 5000 рублей в зависимости от производителя и количества портов. Итоговая смета на коллекторную схему обычно на 40–60% выше, чем на тройниковую.
Теплопотери и энергоэффективность – еще один важный аспект, о котором часто забывают. При тройниковой разводке горячая вода идет по одной магистрали и остывает, пока доберется до дальнего крана. В результате, чтобы получить горячую воду в ванной, приходится сливать остывшую в трубе жидкость. Потери тепла составляют в среднем 0,5–1 лир на каждый метр трубы. В домах с центральной системой ГВС это не так критично, но в частных домах с бойлером приводит к лишним затратам электроэнергии. Коллекторная разводка позволяет сократить эти потери за счет меньшей длины каждой отдельной ветки. Каждая труба идет напрямую к прибору, и вода поступает быстрее. Однако это работает только при правильном проектировании, когда коллектор размещен максимально близко к точкам водоразбора.
С точки зрения шумоизоляции и гидравлических ударов коллекторная схема предпочтительнее. В тройниковой разводке при резком закрытии крана возникает скачок давления – гидроудар. Он передается по всей магистрали и может повредить стыки через несколько лет эксплуатации. Коллекторная система гасит такие скачки за счет того, что каждая ветка короткая и заканчивается запорной арматурой на самом коллекторе. Кроме того, при правильно подобранном диаметре труб и наличии компенсаторов гидравлические удары становятся минимальными. В многоквартирных домах, где давление в магистрали колеблется от 4 до 6 бар, это особенно актуально.
Когда тройниковая схема оправдывает себя
Тройниковую разводку стоит выбирать в двух случаях. Первый – это бюджетный ремонт с минимальным набором сантехники. Если в квартире одна раковина, унитаз и душевая кабина, то последовательная схема работает стабильно. Давление падает незначительно, а затраты на трубы и работу в два раза ниже. Второй случай – это квартира с маленьким санузлом, где физически негде разместить коллекторный шкаф. Тройники легче спрятать в стяжку пола или за фальш-стеной, не теряя полезную площадь. Однако стоит учитывать, что ремонт в такой системе при аварии будет сложнее. Доступ к тройникам, замурованным в стяжку, потребует ее вскрытия, а это затраты и пыль.
Также тройниковая схема подходит для систем с жесткой привязкой к стояку. Если застройщик уже проложил трубы от стояка до санузла под определенным углом, и переделывать их нет возможности, проще сделать последовательную разводку. Это не идеальный вариант, но он рабочий. Главное – использовать качественные фитинги из латуни или нержавейки, а не дешевый силумин, который разрушается через 2–3 года. Полипропиленовые трубы с армировкой алюминиевой фольгой тоже работают неплохо, но их пайка требует навыка, и ошибки при монтаже приводят к сужению просвета в спаях.
Когда коллекторная схема – единственно правильный выбор
Коллекторная разводка становится необходимостью в новостройках с большим количеством сантехники. Если в квартире предусмотрено два санузла, кухня, биде, душ, стиральная и посудомоечная машины, то тройниковая сеть просто не справится с нагрузкой. Давление будет падать при одновременном использовании дальних точек. Коллектор решает эту проблему раз и навсегда. Кроме того, в современных новостройках часто устанавливают счетчики воды с импульсными выходами для дистанционной передачи показаний. Коллектор упрощает их монтаж и обслуживание, так как все приборы учета собираются в одном шкафу.
Еще один аргумент в пользу коллекторов – возможность регулировки расхода воды на каждую точку. На коллекторе ставят регулировочные вентили, которые позволяют выставить нужный напор отдельно для душа, отдельно для кухни. Например, мощный душ с крупной лейкой требует большего потока, чем кран на кухне. Без регулировки напор в душе может быть слишком сильным, а на кухне – слабым. Коллектор решает это за счет тонкой настройки. В тройниковой системе такой возможности нет, и приходится устанавливать дополнительные редукторы давления на каждую ветку, что повышает стоимость и усложняет схему.
Если говорить о надежности, то коллекторная разводка служит дольше. Соединений в ней меньше, и все они находятся в легкодоступном месте. Трубы, как правило, прокладываются в штробах или стяжке без стыков. Это снижает риск протечек, которые неизбежны при использовании большого количества фитингов. В многоквартирных домах, где доступ к соседям ограничен, такой подход обеспечивает спокойствие владельцев. По статистике сервисных служб, 80% аварий в системах водоснабжения происходят именно в местах соединений, а не на цельных участках трубы.
Для владельцев квартир с системой водяного теплого пола коллекторная разводка обязательна. В этом случае коллектор управляет не только подачей воды на сантехнические приборы, но и распределением теплоносителя в контурах отопления. Даже если теплый пол проектируется отдельно, его коллектор монтируется рядом с водопроводным. Это упрощает обвязку и позволяет контролировать температуру в каждой комнате. Без коллектора реализовать независимую регулировку температуры на разных контурах невозможно, так как тройниковая схема не разделяет потоки.
Технические нюансы монтажа, о которых молчат строители
Диаметр труб для каждой схемы подбирается по-разному. Для тройниковой разводки в квартире обычно используют трубы диаметром 20 или 25 мм (полипропилен) или 16 мм (металлопластик). Если взять меньший диаметр, напор будет падать даже при открытии одного крана. Больший диаметр приводит к застою воды, остыванию в трубах и дополнительных расходам на материал. Коллекторная схема позволяет использовать трубы меньшего диаметра – 16 мм для полипропилена и 12–14 мм для металлопластика. Это связано с тем, что каждая ветка короткая, и сопротивление потоку минимально. Экономия на диаметре частично компенсирует затраты на большее количество труб.
Размещение коллектора требует внимательного подхода. Его монтируют в сухом, теплом месте, обычно в коридоре или прихожей рядом со стояком. Высота установки – от 60 до 80 см от пола, чтобы было удобно обслуживать запорные краны. Шкаф для коллектора должен быть с дверцами, которые открываются на 120 градусов, иначе работать с кранами будет неудобно. Внутри шкафа оставляют запас труб 10–15 см на случай необходимости подрезки при замене фильтра или счетчика. В тройниковой системе такие тонкости не нужны – все соединения разнесены по точкам, и доступ к ним обеспечивается через лючки.
Защита от протечек – отдельная тема. В коллекторной схеме легко установить систему «Аквастоп» или «Нева-Стоп», которая перекрывает подачу воды при обнаружении протечки. Датчики кладут под каждым прибором, а контроллер монтируют в коллекторный шкаф. При срабатывании одного датчика отключается только соответствующая линия, а не вся квартира. Это возможно потому, что на каждом выходе коллектора стоит отдельный запорный кран. В тройниковой разводке реализовать такую систему сложно – датчики придется ставить на каждую ветку, а перекрытие воды потребует общего вентиля на входе, что парализует водоснабжение во всей квартире.
Практические рекомендации по выбору материалов
Для тройниковой схемы оптимальным выбором считаются полипропиленовые трубы с армировкой стекловолокном. Они устойчивы к коррозии, не зарастают известковым налетом, как стальные, и держат давление до 10 бар. Однако монтаж пайкой требует осторожности – перегрев сужает внутренний проход. Если вы нанимаете рабочих, требуйте сертификат на сварочный аппарат и проверяйте качество спая на обрезках. Металлопластик для тройниковой разводки лучше не использовать, так как фитинги под обжим имеют малое проходное сечение, и падение давления становится заметным.
Для коллекторной схемы идеальны трубы из сшитого полиэтилена (PEX) или металлопластик с пресс-фитингами. PEX-трубы сохраняют форму при изгибе, не боятся морозов (если система зимой не используется) и имеют гладкие внутренние стенки, на которых не оседает грязь. Металлопластик с пресс-фитингами дает надежное соединение, которое не подтекает даже при перепадах температуры. Полипропилен для коллекторной разводки применяют реже, потому что он менее гибкий, а значит, прокладывать ветки в стяжке сложнее – приходится резать штробы, что пыльно и трудоемко.
Коллекторы выбирают с количеством выходов, равным числу точек водоразбора, плюс один запасной на случай добавления техники. Например, для кухни и санузла из пяти точек нужен коллектор на 6 выводов. Материал корпуса – латунь или нержавеющая сталь. Латунные коллекторы дешевле, но требуют осторожного затягивания фитингов, чтобы не сорвать резьбу. Нержавейка дороже, но практически вечна. Важно проверить, чтобы на каждом выходе уже стоял запорный кран, а не заглушка – иначе придется докупать отдельные вентили, что увеличит стоимость сборки.
Главный совет: не экономьте на запорной арматуре. Краны на коллекторе и отсекающие вентили на стояке должны быть полнопроходными, с латунным корпусом и резиновыми уплотнителями. Шаровые краны низкого качества часто закипают (перестают вращаться) после года простоя. Это особенно опасно, когда нужно срочно перекрыть воду. Для жилых помещений лучше выбирать продукцию известных брендов – Danfoss, Herz, TECE или Valtec. Их арматура проходит тестирование на 100 000 циклов открытия-закрытия, что гарантирует работу без сюрпризов.
Сравнение эксплуатационных характеристик
Посмотрим на цифры. В типовой квартире 60 м² с двумя точками водоразбора (кухня и санузел) тройниковая схема обойдется в 15–18 тысяч рублей с учетом материалов и работы. Коллекторная схема для такого же объекта будет стоить 25–30 тысяч. Однако разница в цене быстро окупается, если учесть ремонтные работы. Замена одного тройника, замурованного в стене, может стоить 5–7 тысяч рублей плюс восстановление плитки. При коллекторной разводке замена крана на коллекторе обходится в 500–1500 рублей, если делать это самостоятельно, и 2000–3000 с вызовом мастера.
Разница в давлении заметна невооруженным глазом. Если в квартире установлено три и более смесителя, то при одновременном использовании тройниковая схема снижает напор на 30–40% от номинального. Коллекторная схема при том же количестве приборов демонстрирует падение не более 5–10%, что связано исключительно с потерями на трение в трубах. В домах с центральной подачей воды, где давление на входе редко превышает 4 бар, эта разница критична: на третьем этаже и выше тройниковая разводка может сделать невозможным одновременный прием душа и использование кухни.
Скорость ремонта тоже отличается. При тройниковой схеме поиск утечки – это исследование всех соединений, которые размазаны по всей квартире. Часто приходится вскрывать не только пол, но и стены. Среднее время устранения аварии – от 4 до 8 часов. При коллекторной разводке диагностика занимает 10–15 минут: достаточно перекрыть все линии и открывать их по одной, чтобы найти проблемный участок. Сама замена дефектной линии или фитинга на коллекторе выполняется за 30–40 минут. Этот фактор особенно важен для семей с детьми, где отсутствие воды на несколько часов становится серьезным дискомфортом.
Если говорить о возможности модернизации, то коллекторная схема дает больше свободы. Даже через 10 лет после ремонта можно добавить новую точку водоразбора – достаточно протянуть трубу от коллектора до нового места. В тройниковой системе добавление точки требует врезки в существующую магистраль, что связано с риском повреждения соседних соединений. Это возможно, но сложно и часто требует полного перекрытия водопровода во всей квартире на время работ, что неудобно при уже законченном ремонте.
Основные различия тройниковой и коллекторной схемы водоснабжения
В таблице ниже представлены ключевые технические и эксплуатационные параметры двух способов разводки труб в новостройке: тройниковой (последовательной) и коллекторной (лучевой). Все цифры, расчёты и классификации строго соответствуют данным из статьи, включая стоимость материалов, падение давления, количество соединений и характеристики труб. Это поможет объективно оценить, какая схема подходит для конкретных условий квартиры и бюджета.
| Сравниваемый параметр | Тройниковая схема (последовательная) | Коллекторная схема (лучевая) |
|---|---|---|
| Принцип работы | Одна магистральная труба, от которой через фитинги-тройники отходят ответвления к каждой точке водоразбора. Вода движется последовательно. | От центрального распределительного узла (коллектора) к каждому сантехническому прибору прокладывается отдельная труба. Система лучей от одной точки. |
| Влияние на давление при одновременном использовании нескольких точек | Напор падает (снижается на 30–40% от номинального). Например, при открытом кране на кухне напор в душевой лейке заметно падает. | Каждая точка получает тот же напор, что и на входе в распределитель. Падение не более 5–10%, связанно только с трением в трубах. |
| Количество соединений и потенциальных точек протечки (на примере типовой квартиры) | Минимум 3 тройника. Каждый стык находится в труднодоступном месте: под ванной, за унитазом или в стене. | Все соединения сосредоточены в одном месте — на коллекторе, в запираемом шкафу или нише с ревизионным люком. |
| Статистика аварийности | 80% аварий (согласно данным сервисных служб) происходят именно в местах соединений (фитинги, тройники). | Соединений меньше, трубы прокладываются в штробах или стяжке без стыков — риск протечек минимален. |
| Расход труб (для трёхкомнатной квартиры с одним санузлом и кухней) | Примерно 30–40 метров труб. | 80–100 метров труб (в 2–3 раза больше). |
| Стоимость коллектора | Не требуется. | От 1 500 до 5 000 рублей в зависимости от производителя и количества портов. |
| Итоговая смета на схему | Дешевле, является базой для сравнения. | Выше на 40–60% (по сравнению с тройниковой). |
| Стоимость для квартиры 60 м² с двумя точками водоразбора (кухня + санузел) | 15–18 тысяч рублей (с материалами и работой). | 25–30 тысяч рублей (с материалами и работой). |
| Стоимость ремонта при аварии | Замена одного тройника, замурованного в стене: 5–7 тысяч рублей + восстановление плитки. | Замена крана на коллекторе: 500–1 500 рублей самостоятельно, 2 000–3 000 с вызовом мастера. |
| Удобство точечного отключения | Для ремонта одного прибора нужно перекрывать стояк и отключать воду во всей квартире. | Достаточно завернуть кран на коллекторе, отключающий только нужную линию. Остальные приборы продолжают работать. |
| Скорость диагностики и устранения утечки | Поиск утечки требует исследования всех соединений по квартире (вскрытие пола и стен). Среднее время устранения: от 4 до 8 часов. | Диагностика 10–15 минут. Замена дефектной линии или фитинга — 30–40 минут. |
| Теплопотери горячей воды | Расход воды/тепла: 0,5–1 литр на каждый метр трубы. Горячая вода остывает в магистрали, пока доберётся до дальнего крана. | Потери меньше за счёт меньшей длины каждой отдельной ветки (вода поступает быстрее). |
| Гидравлические удары | При резком закрытии крана возникает скачок давления (гидроудар), который передаётся по всей магистрали и может повредить стыки. | Гасит скачки давления за счёт коротких веток и запорной арматуры на коллекторе. |
| Рекомендуемый диаметр труб | 20 или 25 мм (полипропилен) / 16 мм (металлопластик). Меньший диаметр вызывает падение напора, больший — застой и остывание. | Меньшего диаметра: 16 мм (полипропилен) / 12–14 мм (металлопластик). Короткие ветки обеспечивают минимальное сопротивление. |
| Возможность установки системы «Аквастоп» от протечек | Сложно реализовать: датчики на каждую ветку, отключение воды парализует всю квартиру. | Легко: датчики под каждым прибором, отключается только проблемная линия, а не вся квартира. |
| Модернизация/добавление новой точки водоразбора через 10 лет | Сложно: требует врезки в магистраль, риска повреждения соседних соединений и полного перекрытия водопровода. | Просто: достаточно протянуть новую трубу от коллектора до нового места. |
| Типовой расход труб для квартиры с большим количеством сантехники | Увеличение числа точек ведёт к критическому падению давления. На практике для 3+ точек схема не рекомендуется. | 80–100 метров трубы для трёхкомнатной квартиры (см. строку выше). |
| Рекомендации по материалам труб | Полипропилен с армировкой стекловолокном (давление до 10 бар). Металлопластик для тройниковой разводки лучше не использовать (малое проходное сечение фитингов). | Сшитый полиэтилен (PEX) или металлопластик с пресс-фитингами. Полипропилен — реже, из-за жёсткости и сложности прокладки в стяжке. |
| Высота и место монтажа коллектора (для коллекторной схемы) | Не применимо. | Сухое тёплое место (коридор или прихожая рядом со стояком). Высота установки: 60–80 см от пола. Шкаф с дверцами, открывающимися на 120°. |
Экспертные разъяснения по выбору схемы разводки водоснабжения
Какой будет напор воды при одновременном использовании нескольких кранов в тройниковой и коллекторной схеме?
При тройниковой разводке, если открыть кран на кухне, напор в душевой лейке может заметно упасть, так как поток воды делится между всеми работающими приборами. Если в квартире установлено три и более смесителя, то при одновременном использовании тройниковая схема снижает напор на 30–40% от номинального. Коллекторная схема лишена этого недостатка — каждая точка получает тот же напор, что и на входе в распределитель, и демонстрирует падение не более 5–10%, что связано исключительно с потерями на трение в трубах.
Во сколько раз отличаются затраты на материалы для этих схем и какова итоговая разница в смете?
Коллекторная разводка требует труб в два-три раза больше, чем тройниковая. Для классической трехкомнатной квартиры с одним санузлом и кухней при тройниковой схеме требуется примерно 30–40 метров труб, а при коллекторной — 80–100 метров. Стоимость самого коллектора на несколько выходов может составлять от 1500 до 5000 рублей. Итоговая смета на коллекторную схему обычно на 40–60% выше, чем на тройниковую. Для типовой квартиры 60 м² с двумя точками водоразбора тройниковая схема обойдется в 15–18 тысяч рублей, а коллекторная — в 25–30 тысяч.
Почему коллекторная схема считается надежнее с точки зрения ремонта и аварий?
При коллекторной разводке все соединения сосредоточены в одном месте — на коллекторе, который чаще всего прячут в запираемый шкаф или нишу с ревизионным люком. Если ломается смеситель, не нужно перекрывать воду во всей квартире — достаточно завернуть кран на коллекторе, отключающий только эту линию. Поиск утечки занимает 10–15 минут, а замена дефектной линии или фитинга на коллекторе выполняется за 30–40 минут. При тройниковой схеме авария в одном месте часто требует отключения стояка, поиск утечки требует исследования всех соединений, размазанных по квартире, а среднее время устранения аварии — от 4 до 8 часов.
Насколько сильно различается количество потенциальных точек протечки в этих системах?
Количество соединений и потенциальных точек протечки прямо зависит от выбранной схемы. В тройниковой разводке каждое ответвление — это тройник, то есть стык. В типовой квартире с тремя точками водоразбора используется минимум три тройника, и каждый из них находится в труднодоступном месте — под ванной, за унитазом или в стене. При коллекторной разводке все соединения сосредоточены в одном месте — на коллекторе. По статистике сервисных служб, 80% аварий в системах водоснабжения происходят именно в местах соединений, а не на цельных участках трубы.
Какой диаметр труб рекомендуется для каждой схемы и чем это обусловлено?
Для тройниковой разводки в квартире обычно используют трубы диаметром 20 или 25 мм (полипропилен) или 16 мм (металлопластик). Если взять меньший диаметр, напор будет падать даже при открытии одного крана. Больший диаметр приводит к застою воды, остыванию в трубах и дополнительным расходам. Коллекторная схема позволяет использовать трубы меньшего диаметра — 16 мм для полипропилена и 12–14 мм для металлопластика. Это связано с тем, что каждая ветка короткая, и сопротивление потоку минимально. Экономия на диаметре частично компенсирует затраты на большее количество труб.
