Зачем нужна дренажная система и как она работает
Вода – главный враг фундамента частного дома. После нескольких сезонов дождей и таяния снега грунт вокруг стен насыщается влагой. Это приводит к пучению почвы, трещинам в бетоне, сырости в подвале и появлению плесени. Дренаж решает эту проблему принудительным отводом воды от здания. Система собирает грунтовые воды и осадки, направляя их в безопасное место – колодец, канаву или за пределы участка. Без такой защиты даже качественная гидроизоляция фундамента со временем теряет свои свойства под давлением воды. Многие домовладельцы считают дренаж второстепенной задачей, экономят на нем, а потом тратят десятки тысяч рублей на ремонт стен подвала.
Принцип работы системы прост. Перфорированные трубы заглубляются в траншеи вокруг дома. Через отверстия вода попадает внутрь трубы и самотеком стекает в сторону коллектора. Важную роль играет уклон – без него вода застаивается в трубах. Сейчас строительные нормы предписывают уклон не менее 2 сантиметров на метр трубы для глинистых почв и 3 сантиметров для песка. Грамотно спроектированный дренаж работает автоматически, без насосов и электричества. Это дешевая и надежная защита, которая продлевает срок службы фундамента на 20–30 лет.
Разновидности дренажных схем для частного дома
Выбор схемы укладки труб зависит от типа грунта, глубины промерзания и уровня грунтовых вод на участке. Чаще всего используют три варианта: кольцевой дренаж, пристенный и пластовый. Кольцевой дренаж прокладывают на расстоянии 1,5–3 метра от стен дома по всему периметру. Эта схема подходит для домов на песчаных почвах, где вода уходит быстро. Трубы укладывают ниже уровня подошвы фундамента на 30–50 сантиметров. Главный плюс – система не мешает делать отмостку и террасу. Минус – требуется много земляных работ, особенно если участок большой.
Пристенный дренаж располагают вплотную к стенам фундамента. Его применяют на глинистых грунтах и суглинках, где вода задерживается надолго. Трубы укладывают прямо у подошвы фундамента, поэтому систему монтируют на этапе строительства дома. Если дом уже стоит, вскрывать отмостку и копать у стен придется вручную, это сложно и дорого. Пристенная схема отлично перехватывает верховодку, не давая ей скапливаться у стен. Третий вариант – пластовый дренаж. Его делают под всей плитой фундамента в виде подушки из щебня и песка. Сейчас такой метод используют редко из-за высокой стоимости, только для зданий с подвалами на болотистых почвах.
Материал труб для дренажа тоже имеет значение. Старые асбестоцементные трубы сейчас почти не применяют из-за хрупкости. Пластиковые гофрированные трубы с перфорацией весят в 10 раз меньше, их легко резать и стыковать. Срок службы пластика – не менее 50 лет, он не трескается при замерзании влаги. Важный нюанс: на трубу обязательно надевают геотекстильный фильтр. Иначе мелкие частицы песка и глины забивают отверстия, и через 3–5 лет система перестает работать. Экономия на фильтре оборачивается заменой всей системы.

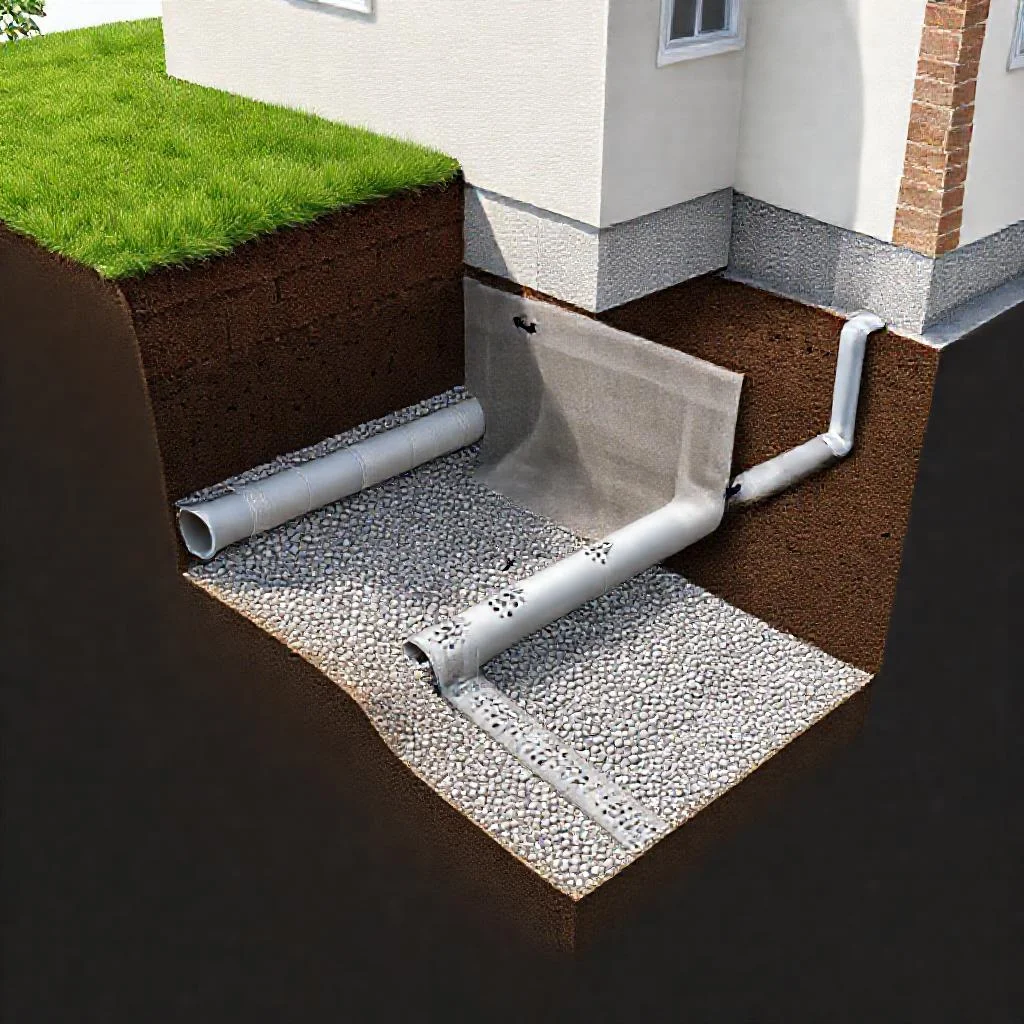

Схема укладки труб от котлована до выхода в коллектор
Процесс начинается с разметки траншей. Глубина залегания труб должна быть на 30–50 сантиметров ниже подошвы фундамента. Ширина траншеи – 40–50 сантиметров, чтобы туда поместился слой щебня и труба. На дно насыпают песок толщиной 10–15 сантиметров и трамбуют. Это выравнивающий слой, который защищает трубу от острых камней. Сверху на песок укладывают геотекстиль, краями наружу, чтобы завернуть трубу потом. На геотекстиль засыпают щебень фракции 20–40 миллиметров слоем 10–20 сантиметров. Щебень должен быть промытым, без пыли, иначе он забьет отверстия.
Трубы укладывают сверху на щебень. Каждую секцию соединяют муфтами или сваркой, проверяя герметичность стыков. Уклон контролируют строительным уровнем. Если уклон меньше 2 миллиметров на метр, вода не будет уходить. В углах дома ставят смотровые колодцы – поворотные точки для очистки системы. Колодцы делают из готовых пластиковых колец или бетонных колец диаметром 30–40 сантиметров. Через каждые 10–15 метров прямой линии колодец обязателен, иначе при засорении трубу не прочистить. После укладки сверху трубу засыпают еще одним слоем щебня – 15–20 сантиметров. Затем края геотекстиля заворачивают внахлест на 30 сантиметров, создавая герметичный кокон.
Финальный шаг – засыпка траншеи песком и грунтом. Песок трамбуют, увлажняя водой, чтобы избежать просадок. Поверхностный слой земли можно засеять газоном. Собранная вода по трубам выводится в приемный колодец или за пределы участка. Приемный колодец делают из бетонных колец или монолитного бетона, глубиной 2–3 метра. Внутри устанавливают дренажный насос, если нет самотечного сброса. Емкость колодца рассчитывают так: стандартный объем на семью из 4 человек – 3–4 кубических метра.
Выбор диаметра труб и материалов фильтрации
Диаметр дренажной трубы подбирают по расчетному объему воды. Для частного дома площадью до 200 квадратных метров хватает труб 100–110 миллиметров. Если участок большой или дом имеет подвал, берут 150 миллиметров. Пластиковые трубы бывают однослойные и двухслойные. Двухслойные дороже, но они устойчивее к давлению грунта и промерзанию. Для регионов с суровыми зимами рекомендую двухслойные трубы с гладкой внутренней поверхностью – они реже заиливаются. Перфорация должна быть равномерной: отверстия расположены по всей окружности с шагом 10–15 миллиметров.
Геотекстиль для дренажа выбирают иглопробивной плотностью 150–200 граммов на квадратный метр. Термоскрепленный геотекстиль не подходит – он плохо пропускает воду. Важный параметр: коэффициент фильтрации ткани – не менее 100 метров в сутки. Если купить более плотный материал, вода будет застаиваться в трубе. На дне траншеи используют песок средней зернистости (0,5–2 миллиметра). Мелкий пылеватый песок быстро уплывает в щебень, образуя пробки. Крупный песок с зерном от 2 миллиметров плохо трамбуется.
Организация уклонов и точек сброса воды
Уклоны задают до начала монтажа. Сначала натягивают шнур от самой высокой точки до самой низкой. Каждые 2 метра проверяют уровень. Для труб 100 миллиметров минимальный уклон – 2 сантиметра на метр. Если уклон сделать меньше, вода не движется, и труба забивается. Если больше 4 сантиметров на метр, поток становится бурным, и песок не выносится, а оседает в поворотах. На прямых участках уклон постоянный, без перегибов. В местах соединения с колодцами делают плавные закругления, чтобы не создавать турбулентность.
Точки сброса воды бывают открытые и закрытые. Открытый сброс – это канава за забором или лоток, ведущий в придорожный кювет. Такой вариант дешевый, но трубу нужно оборудовать решеткой, чтобы внутрь не попадали грызуны и листья. Закрытый сброс – в коллекторный колодец, из которого воду откачивают насосом. Если дом стоит на низком участке, вода может не уходить самотеком – тогда насос ставят обязательно. Многие путают дренажный колодец с выгребной ямой: это разные вещи. Дренажный колодец принимает только чистую воду, без примесей фекалий.
Типичные ошибки при монтаже дренажа
Первая ошибка – укладка труб без геотекстиля. Через 2 года щебень заиливается, и вода перестает просачиваться. Вторая ошибка – слишком мелкое заложение труб. В средней полосе России глубина промерзания – 1,2–1,5 метра. Если труба лежит выше, зимой она замерзает, лед разрывает пластик. Третья ошибка – экономия на смотровых колодцах. При засорении приходится раскапывать всю траншею, чтобы найти проблемное место. Четвертая ошибка – отсутствие отмостки. Дренаж не справляется, если вода с крыши стекает прямо под фундамент. Отмостка шириной 1–1,5 метра направляет осадки в сторону.
Пятая ошибка – неверный расчет уклона. Если уклон сделать в обратную сторону, вода заливает фундамент. Шестая ошибка – использование для фильтрации бутового камня или известняка. Они разрушаются в воде и забивают поры щебня. Седьмая ошибка – стыковка труб без герметизации. Через неплотный стык в систему попадает песок, и трубы засоряются за один сезон. Восьмая ошибка – подключение дренажа к ливневой канализации. В сильный дождь обе системы переполняются, и вода идет обратно в подвал. Дренаж и ливневка должны быть раздельными, каждая со своим водосборником.
Расчет материалов и этапы работ своими руками
Для расчета количества труб измерьте периметр дома. Добавьте 20% на отвод к колодцу и повороты. Для дома 10 на 12 метров периметр – 44 метра, с запасом нужно 53 метра трубы. Щебня потребуется 0,3–0,5 кубических метра на погонный метр траншеи. Геотекстиль покупают рулоном 1,5 метра шириной, на каждые 10 метров траншеи – около 15 квадратных метров ткани. Средняя стоимость дренажных работ под ключ для такого дома в 2024 году – 80–120 тысяч рублей. Самостоятельный монтаж обойдется в 30–40 тысяч рублей, если имеется инструмент.
Порядок работ по этапам: первый день – разметка и копка траншей. Второй день – укладка геотекстиля и щебня, монтаж труб. Третий день – засыпка и установка смотровых колодцев. Четвертый день – подключение к коллектору и проверка работоспособности. Проверить можно так: залить в трубу ведро воды. Если вода уходит быстро и без бульканья, все в порядке. Если задерживается, значит, уклон мал или есть засор. На практике проще доверить проектирование специалисту, а монтаж сделать самостоятельно. Во многих регионах геологическая экспертиза грунта стоит 5–7 тысяч рублей, она экономит деньги на ошибках.
Как обслуживать дренаж после установки
Раз в год, весной, нужно осматривать смотровые колодцы. Из них откачивают ил и песок, которые оседают на дне. Если в колодцах стоит вода выше уровня трубы, значит, забит выпуск. В этом случае промывают трубы напором воды из шланга. Спускать насос прямо в трубу опасно – можно повредить перфорацию. Для промывки используют компрессор или помпу высокого давления. Если система не работает, вызывают специалиста с видеокамерой для инспекции. Промывка профессиональным оборудованием стоит 1–2 тысячи рублей, замену трубы – от 3 тысяч за метр.
Зимой следят за тем, чтобы снег с крыши не падал прямо на отмостку. Уплотненный снег тает медленнее, и вода не успевает уходить, перегружая дренаж. Весной, когда тает снег, проверяют, не забила ли листва входное отверстие коллектора. Простая сетка на решетку решает эту проблему. Если дренаж работает нормально, он незаметен – вода просто уходит. Зато подвал остается сухим, даже после сильных ливней. Регулярное обслуживание раз в год продлевает срок службы системы до 50 лет и более.
Выбор между открытым и закрытым дренажом
Открытый дренаж – это просто канавы вдоль участка. Он дешевый, но неэстетичный, требует постоянной очистки от травы и мусора. В городе такую систему часто запрещают из-за риска подтопления соседей. Закрытый дренаж – это трубы под землей, которые не видны. Он стоит в 2–3 раза дороже, но работает дольше и не мешает ландшафту. Компромисс – комбинированная система: закрытые трубы вокруг дома и открытые канавы для отвода воды в лесополосу. Так делают на больших участках с площадью более 15 соток, где есть место для естественного сброса.
Если грунтовые воды стоят высоко (менее 1 метра от поверхности), никакой открытый дренаж не справится – нужен только закрытый с насосом. Сейчас в новых коттеджных поселках обязательно требуют проект дренажа при строительстве. Если ставить дом без него, инстанция может не дать разрешение на ввод в эксплуатацию. В любом случае, потраченные деньги и время на дренаж окупаются уже через 3–5 лет за счет отсутствия ремонта фундамента.
Ключевые параметры и нормативы обустройства дренажной системы
Ниже представлена сводная информация по основным характеристикам, регламентам и расчётным данным, которые необходимо учитывать при проектировании и монтаже дренажа вокруг частного дома. Все значения строго соответствуют приведённому тексту статьи.
| Параметр / Норматив | Значение / Описание | Дополнительные условия |
|---|---|---|
| Минимальный уклон труб (для глинистых почв) | 2 см на 1 метр трубы | При меньшем уклоне вода застаивается |
| Минимальный уклон труб (для песчаных почв) | 3 см на 1 метр трубы | Для труб диаметром 100 мм |
| Максимальный рекомендуемый уклон | 4 см на 1 метр | При превышении поток становится бурным, песок оседает в поворотах |
| Глубина заложения труб (относительно подошвы фундамента) | Ниже на 30–50 см | — |
| Глубина промерзания (Средняя полоса России) | 1,2 – 1,5 метра | Труба должна быть ниже этой отметки для предотвращения разрыва льдом |
| Диаметр трубы (для дома до 200 м²) | 100–110 мм | — |
| Диаметр трубы (для большого участка или дома с подвалом) | 150 мм | — |
| Ширина траншеи | 40–50 см | Для размещения слоя щебня и трубы |
| Толщина выравнивающего слоя песка на дне | 10–15 см | Защищает трубу от острых камней |
| Толщина первого слоя щебня (под трубу) | 10–20 см | Фракция 20–40 мм, промытый |
| Толщина верхнего слоя щебня (над трубой) | 15–20 см | — |
| Нахлёст краёв геотекстиля при заворачивании | 30 см | Создание герметичного кокона |
| Плотность геотекстиля (иглопробивной) | 150–200 г/м² | Термоскрепленный не подходит |
| Коэффициент фильтрации геотекстиля (не менее) | 100 м/сутки | — |
| Расстояние между смотровыми колодцами (на прямой линии) | 10–15 метров | Обязательны для прочистки системы |
| Диаметр смотровых колодцев | 30–40 см | Пластиковые или бетонные кольца |
| Глубина приёмного колодца | 2–3 метра | Из бетонных колец или монолитного бетона |
| Стандартный объём приёмного колодца (семья из 4 человек) | 3–4 м³ | — |
| Расход щебня на погонный метр траншеи | 0,3–0,5 м³ | — |
| Ширина отмостки | 1–1,5 метра | Направляет осадки в сторону от фундамента |
| Стоимость работ «под ключ» (2024 г.) | 80 000 – 120 000 руб. | Для дома 10×12 метров |
| Стоимость самостоятельного монтажа (с инструментом) | 30 000 – 40 000 руб. | — |
| Срок службы пластиковых труб | Не менее 50 лет | — |
| Периодичность обслуживания (осмотр колодцев) | Раз в год (весной) | Откачка ила и песка, проверка засоров |
Экспертные разъяснения по схеме укладки дренажных труб
На каком расстоянии от фундамента закладывают дренажные трубы при кольцевой схеме?
При кольцевой схеме дренажа трубы прокладывают на расстоянии 1,5–3 метра от стен дома по всему периметру. Глубина залегания труб должна быть на 30–50 сантиметров ниже подошвы фундамента. Данная схема подходит для домов на песчаных почвах, где вода уходит быстро.
Какая фракция щебня используется для обсыпки дренажной трубы и какой толщины должен быть слой?
Для обсыпки дренажной трубы используется промытый щебень фракции 20–40 миллиметров без пыли, иначе он забьет отверстия. Сначала на геотекстиль засыпают слой щебня толщиной 10–20 сантиметров, затем после укладки трубы сверху добавляют еще один слой щебня толщиной 15–20 сантиметров.
Какой минимальный уклон трубы и как его контролировать при монтаже?
Строительные нормы предписывают уклон не менее 2 сантиметров на метр трубы для глинистых почв и 3 сантиметров для песка. Для труб диаметром 100 миллиметров минимальный уклон – 2 сантиметра на метр. Уклон контролируют строительным уровнем, проверяя каждые 2 метра. Если уклон меньше 2 миллиметров на метр, вода не будет уходить.
На какую глубину нужно закладывать дренажные трубы в средней полосе России, чтобы избежать промерзания?
В средней полосе России глубина промерзания – 1,2–1,5 метра. Если труба лежит выше, зимой она замерзает, и лед разрывает пластик. При этом глубина залегания труб также должна быть на 30–50 сантиметров ниже подошвы фундамента.
Какие параметры геотекстильного фильтра (плотность и коэффициент фильтрации) необходимы для дренажа?
Геотекстиль для дренажа выбирают иглопробивной плотностью 150–200 граммов на квадратный метр. Термоскрепленный геотекстиль не подходит – он плохо пропускает воду. Важный параметр: коэффициент фильтрации ткани – не менее 100 метров в сутки. Если купить более плотный материал, вода будет застаиваться в трубе.
