Устройство ленточного фундамента своими руками: подготовительный этап и разметка участка
Ленточный фундамент остаётся самым востребованным типом основания для частного дома. Он подходит для большинства типов грунта, кроме торфяников и плывунов. Его конструкция проста: железобетонная полоса, которая проходит под всеми несущими стенами. Такой фундамент равномерно распределяет нагрузку от здания на грунт. Сделать его своими руками реально, если соблюдать технологию и не пропускать этапы.
Перед началом работ нужно изучить грунт на участке. Для этого копают шурф глубиной до 1,5 метра. Если грунт глинистый, глубина заложения фундамента должна быть ниже уровня промерзания. Для средней полосы России этот показатель составляет 1,1–1,5 метра. Песчаные грунты промерзают меньше, поэтому закладывать основание можно на 0,5–0,7 метра. Уровень грунтовых вод определяют по ближайшему колодцу или скважине. Если вода стоит выше глубины промерзания, потребуется дренаж.
Разметка начинается с выноса осей дома на участок. Для этого используют колышки, шнур и строительный угольник. Первый угол отмечают колышком с привязкой к границам участка. От него по шнуру отмеряют длину первой стены. Второй угол фиксируют колышком. Затем с помощью угольника строят перпендикуляр и откладывают ширину фундамента. Проверять прямые углы нужно методом диагоналей: их длины должны совпадать с точностью до 1 см. После разметки наружного контура откладывают внутрь толщину ленты (обычно 30–60 см) и натягивают второй шнур. Обноска из досок за пределами котлована защищает разметку от смещения при земляных работах.
Земляные работы и подготовка основания под ленту
Котлован или траншеи копают строго по разметке. Глубина траншеи равна проектной глубине заложения плюс 20 см на песчаную подушку. Ширина траншеи должна быть на 60 сантиметров шире ленты с каждой стороны. Это пространство нужно для установки опалубки и работы вибратора. Дно траншеи выравнивают вручную, проверяя уровнем. После выемки грунта на дно укладывают геотекстиль плотностью 150 г/м². Этот материал предотвращает заиливание песчаной подушки грунтовыми водами.
Песчаная подушка делается из крупнозернистого песка или смеси песка со щебнем (ПГС). Её высота составляет 20–30 сантиметров. Песок насыпают слоями по 10 см, проливают водой и трамбуют виброплитой или ручной трамбовкой до тех пор, пока на поверхности не перестанут оставаться следы от обуви. Уплотнение подушки снижает риск неравномерной усадки фундамента. Сверху на песок укладывают слой щебня фракции 20–40 мм толщиной 5–10 см. Щебень распределяет точечные нагрузки от арматуры и улучшает отвод влаги. После завершения подсыпки на дно траншеи заливают цементное молочко (жидкий цементный раствор) слоем 2 см. Это предотвращает впитывание влаги из бетона в песок и щебень.
Армирование ленточного фундамента: создание силового каркаса
Арматурный каркас воспринимает растягивающие нагрузки, которые возникают в бетоне при пучении грунта и нагрузке от стен. Для ленточного фундамента частного дома используют арматуру класса А400 (АIII) диаметром 12–14 миллиметров. Вертикальные и поперечные хомуты вяжут из арматуры диаметром 6–8 мм. Арматуру соединяют вязальной проволокой, а не сваркой – сварка перегревает металл и снижает его прочность.
Каркас состоит из двух поясов: верхнего и нижнего. Каждый пояс включает 2–3 продольных прута. Расстояние между прутьями в поясе – 10 сантиметров. Вертикальные стержни устанавливают с шагом 40–50 сантиметров. Каркас собирают прямо в траншее или на земле, если длина ленты большая. Горизонтальные хомуты ставят с шагом 20–30 см по длине. Арматуру обязательно приподнимают над подушкой на 5–7 см с помощью пластиковых фиксаторов. Если этого не сделать, нижний пояс окажется в грунте и начнёт ржаветь.
В углах фундамента нагрузка выше, поэтому там арматуру не просто соединяют внахлёст, а гнут под прямым углом. Длина нахлеста продольных стержней составляет 40–50 диаметров арматуры. Для прута 12 мм это 48–60 сантиметров. Места нахлестов делают вразбежку – не более половины соединений в одном сечении. Если пренебречь этим правилом, в месте стыка нагрузка превысит допустимые значения и бетон треснет.
Опалубка для ленточного фундамента: как собрать и укрепить
Опалубка задаёт геометрию фундамента и удерживает бетон до его застывания. Для частного строительства используют обрезную доску толщиной 40–50 мм или влагостойкую фанеру толщиной 21 мм. Древесина должна быть ровной, без сучков и гнили. Доски сбивают в щиты, соединяя их брусками 50×50 мм с шагом 60 см. Щиты устанавливают в траншею по шнуру разметки и закрепляют колышками, вбитыми в землю с внешней стороны.
Внутренние стенки опалубки должны быть строго вертикальными. Их контролируют уровнем через каждые 1,5 метра. Для предотвращения раздвигания опалубки под давлением бетона используют стяжки – шпильки диаметром 10 мм с гайками на концах. Шпильки пропускают через просверленные в щитах отверстия и стягивают, обеспечивая точную ширину ленты. Расстояние между стяжками по высоте – 40–50 см, по длине – 60 см. Внутри опалубки на шпильки надевают отрезки пластиковой трубы, чтобы после застывания бетона шпильки можно было извлечь.
Для защиты древесины от впитывания влаги из бетона опалубку изнутри застилают полиэтиленовой плёнкой толщиной 200 микрон. Плёнку крепят строительным степлером к верхней кромке досок. Это не только сохраняет доски для повторного использования, но и предотвращает утечку цементного молочка, что улучшает качество поверхности фундамента. Через каждые 2–3 метра в опалубке монтируют стаканы из обрезков трубы для ввода инженерных коммуникаций под домом. Отверстия для труб закрывают ветошью, чтобы туда не попал бетон.

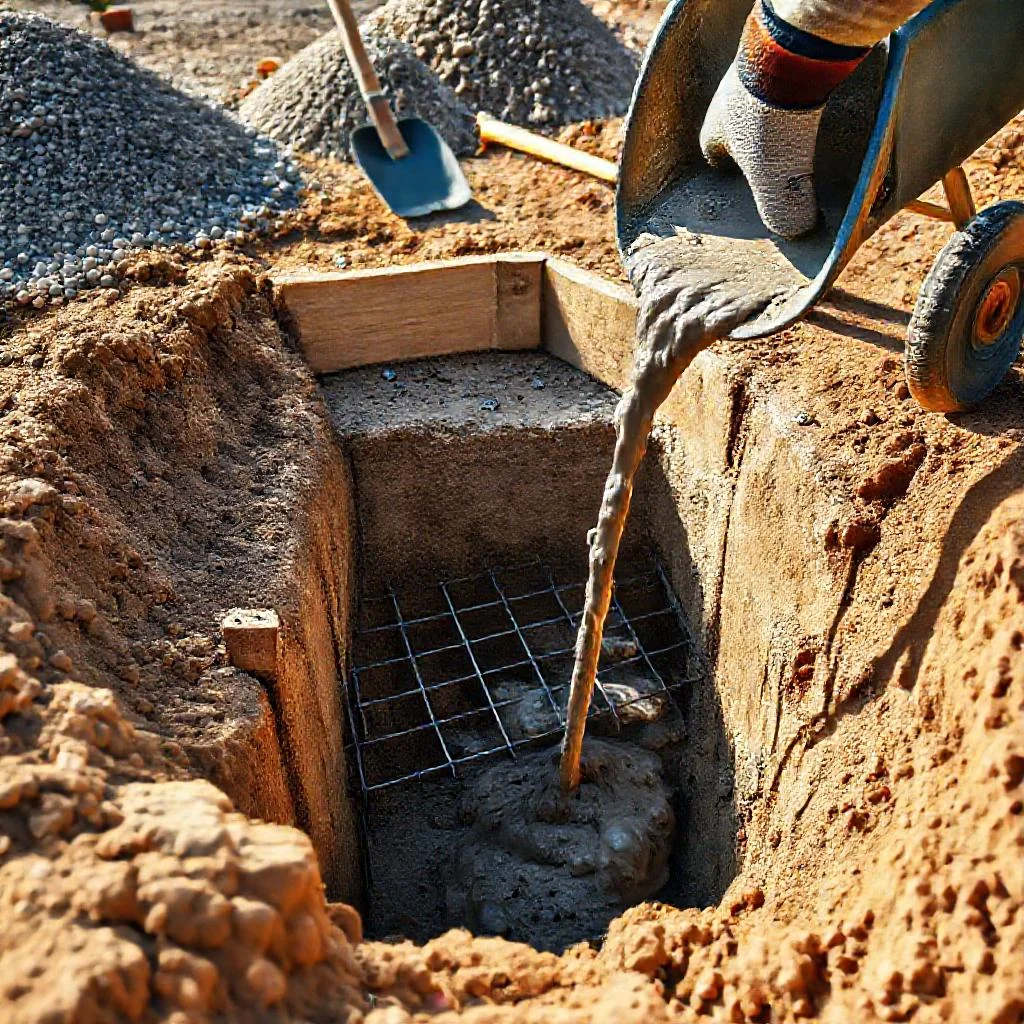

Бетонирование ленточного фундамента: заливка и уход
Для ленточного фундамента используют бетон класса B20 (марка M250) или B22.5 (M300). Этот состав выдерживает нагрузку до 300 кг/см². Самостоятельное приготовление бетона в бетономешалке объёмом 150 литров оправдано только для небольших объёмов (до 4–5 кубов). Если длина ленты превышает 20 метров, проще заказать готовый бетон на заводе – он гарантированно будет одной марки и однородной консистенции. Бетоновоз подаёт смесь прямо в траншею по желобу, что ускоряет работу в 5–6 раз.
Заливку ведут слоями по 30–40 сантиметров. После каждого слоя бетон уплотняют глубинным вибратором. Частота вибрации – 50 Гц, время обработки одной точки – 15–20 секунд. Вибратор опускают на глубину предыдущего слоя, чтобы убрать пустоты на стыке. Отсутствие вибрации – главная причина раковин и пустот в теле фундамента. Если нет вибратора, бетон протыкают арматурным прутом по всей глубине, но этот метод даёт результат на 30% хуже.
Перерывы между заливками слоёв не должны превышать 2 часов при температуре 20°C. Если ленту заливают с перерывами более суток, бетон схватывается и образуется холодный шов. Он снижает прочность фундамента в этом месте на 40%. Чтобы избежать шва, заливку планируют на один день. Если объём слишком большой, в месте предполагаемого шва ставят металлическую сетку и продолжают заливку не раньше чем через 72 часа, предварительно очистив стык от цементной плёнки и увлажнив.
Гидроизоляция и обратная засыпка ленточного фундамента
После распалубки фундамент должен отстояться 7–10 дней при нормальной влажности. За это время бетон набирает 70% проектной прочности. В жару его накрывают влажной тканью и поливают водой дважды в день, чтобы избежать растрескивания. Через 10 дней поверхность фундамента очищают от грунта и наплывов бетона. Горизонтальную гидроизоляцию кладут поверх ленты перед кладкой стен. Используют два слоя рубероида на битумной мастике или гидроизоляционный материал Техноэласт. Этот барьер предотвращает подсос капиллярной влаги из бетона в стены.
Вертикальную гидроизоляцию наносят на боковые стенки фундамента. Для этого используют битумную мастику в два слоя с общей толщиной 3–4 мм. Перед нанесением мастики бетон грунтуют битумным праймером. Если грунтовые воды стоят близко или возможны паводки, поверх мастики монтируют рулонную гидроизоляцию. Для этого мастику разогревают, наклеивают на неё рубероид или мембрану с нахлестом 15 см и дополнительно фиксируют прижимной стенкой из ЭППС (экструдированного пенополистирола).
Утепление фундамента пенополистиролом толщиной 50 мм снижает теплопотери через основание на 20–30%. Плиты крепят на клеевой состав для ЭППС и дополнительно фиксируют дюбелями-зонтиками из расчёта 5 штук на плиту. Утеплитель защищает гидроизоляцию от повреждений при обратной засыпке. Обратную засыпку проводят песком без глины, послойно трамбуя через каждые 20 см. Глина при замерзании расширяется и оказывает давление на гидроизоляцию, что чревато её разрывом.
Типичные ошибки и как их избежать при возведении ленточного фундамента
Главная ошибка начинающих строителей – экономия на армировании. Каркас из арматуры диаметром 10 мм вместо 14 мм снижает несущую способность фундамента в полтора раза. Лента не выдерживает веса кирпичных стен и даёт трещины. Второй по частоте недочёт – отсутствие отмостки и дренажа. Без отмостки дождевая вода просачивается прямо под фундамент. Зимой глина насыщается влагой, промерзает и выдавливает основание.
Неправильный выбор глубины заложения – ещё одна проблема. Если залить фундамент выше глубины промерзания на глинистом грунте, каждую зиму он будет подниматься на 5–10 см. К весне появятся трещины, а двери и окна перестанут закрываться. Выход один – либо заглубляться ниже промерзания, либо делать утеплённую отмостку и дренаж, которые уменьшают пучение грунта. Забывать про геотекстиль на дне траншеи тоже нельзя – без него песок смешивается с глиной и подушка перестаёт работать.
Частая экономия на вибрации бетона приводит к пористой структуре ленты. Такой фундамент пропускает грунтовые воды внутрь подвала и теряет прочность на сжатие. В случаях, когда вибратор недоступен, используют пластификаторы для бетона. Они делают смесь более текучей, что позволяет заполнять опалубку без пустот при условии аккуратного штыкования. Пластификатор добавляют строго по инструкции производителя – лишняя доза замедляет твердение бетона.
Сроки и стоимость материалов для фундамента дома 10×10 метров
Для дома 10×10 метров с двумя внутренними несущими стенами длина ленты составит около 60 метров. При толщине ленты 40 см и глубине 120 см объём бетона – 28,8 кубометра. Расход арматуры 14 мм – около 1,9 тонны, вязальной проволоки – 20 кг. Доски на опалубку потребуется 6–8 кубометров. Готовый бетон класса B22.5 заводы продают по цене от 4500 рублей за кубометр (данные конца 2023 года). Арматура стоит около 50 тысяч рублей за тонну.
Добавим песок крупнозернистый – 15 тонн, щебень 20–40 мм – 5 тонн, рубероид и битумную мастику – на 10–15 тысяч рублей. Общая стоимость материалов без доставки и работы составит примерно 270–320 тысяч рублей. Сроки строительства фундамента такой площади: разметка и земляные работы – 2–3 дня, подушка и армирование – 2 дня, установка опалубки – 1 день, заливка и вибрация – 1 день. После заливки фундамент должен стоять 14 дней до снятия опалубки и ещё 20 дней до полного набора прочности. Полный цикл от начала разметки до готовности к кладке стен – 40 дней.
Соблюдение технологии на каждом этапе даёт фундамент, который без проблем стоит 50–70 лет. Пропуск гидроизоляции или армирования снижает этот срок до 10–15 лет. Если нет опыта в бетонных работах, стоит пригласить бригаду хотя бы на заливку и вибрацию – эти этапы критически влияют на качество.
Основные параметры и расчёт материалов для ленточного фундамента дома 10×10 метров
На основе приведённых в статье данных ниже представлена сводка ключевых характеристик, объёмов работ и материалов, необходимых для строительства ленточного фундамента под дом с наружными и внутренними несущими стенами. Таблица систематизирует информацию по всем этапам: от подготовки основания до итоговой стоимости и сроков.
| Параметр / Материал | Значение / Характеристика | Примечание (из статьи) |
|---|---|---|
| Объект строительства (дом) | 10×10 метров, две внутренние несущие стены | Длина ленты ~60 метров |
| Глубина заложения (Средняя полоса России) | 1,1–1,5 метра (глинистые грунты) | Ниже уровня промерзания. Для песчаных грунтов: 0,5–0,7 м |
| Толщина ленты | 30–60 см (в примере расчёта — 40 см) | Зависит от проекта и нагрузки |
| Глубина траншеи | Проектная глубина заложения + 20 см | Добавка на песчаную подушку |
| Ширина траншеи | Ширина ленты + 60 см с каждой стороны | Необходимо для опалубки и вибратора |
| Песчаная подушка | Высота 20–30 см (слои по 10 см) | Крупнозернистый песок или ПГС, обязательное уплотнение |
| Слой щебня (поверх песка) | Толщина 5–10 см, фракция 20–40 мм | Распределяет нагрузки, улучшает дренаж |
| Цементное молочко | Слой 2 см | Заливается поверх щебня для предотвращения впитывания влаги |
| Арматура продольная (рабочая) | Класс A400 (AIII), диаметр 12–14 мм | В примере расчёта — 14 мм |
| Арматура хомуты (вертикальные/поперечные) | Диаметр 6–8 мм | Для формирования каркаса |
| Шаг вертикальных стержней | 40–50 см | — |
| Шаг горизонтальных хомутов | 20–30 см | — |
| Защитный слой (до арматуры от подушки) | 5–7 см | Обеспечивается пластиковыми фиксаторами |
| Длина нахлеста арматуры | 40–50 диаметров (для 12 мм — 48–60 см) | В углах арматуру гнут под прямым углом |
| Материал опалубки | Доска 40–50 мм или фанера 21 мм | Влагостойкая, ровная древесина |
| Стяжки для опалубки (шпильки) | Диаметр 10 мм, шаг по высоте 40–50 см, по длине 60 см | С гайками, защищены пластиковой трубой |
| Плёнка для опалубки | Полиэтилен 200 микрон | Крепится степлером, защищает доски и предотвращает утечку цементного молочка |
| Бетон (класс/марка) | B20 (M250) или B22.5 (M300) | Выдерживает нагрузку до 300 кг/см² |
| Толщина заливки слоя | 30–40 см | С обязательным уплотнением вибратором |
| Время уплотнения вибратором (одна точка) | 15–20 секунд | Частота 50 Гц |
| Макс. перерыв между заливкой слоёв | 2 часа (при 20°C) | Более суток — образование холодного шва (снижение прочности на 40%) |
| Время набора прочности до распалубки | 7–10 дней (70% прочности) | При нормальной влажности |
| Вертикальная гидроизоляция | Битумная мастика в 2 слоя, общая толщина 3–4 мм | С предварительной грунтовкой праймером |
| Горизонтальная гидроизоляция | 2 слоя рубероида на мастике или Техноэласт | Укладывается поверх ленты перед кладкой стен |
| Утепление фундамента | ЭППС (пенополистирол), толщина 50 мм | Снижает теплопотери на 20–30%. Крепится на клей + дюбели (5 шт./плита) |
| Обратная засыпка | Песок без глины, слои по 20 см с трамбовкой | Глина при замерзании расширяется и давит на гидроизоляцию |
| Геотекстиль на дне траншеи | Плотность 150 г/м² | Предотвращает заиливание песчаной подушки |
| Расход материалов (дом 10×10) | Бетон: 28,8 м³; Арматура 14 мм: ~1,9 т; Вязальная проволока: 20 кг; Доски на опалубку: 6–8 м³; Песок: 15 т; Щебень 20–40: 5 т | По данным статьи |
| Смета (материалы без доставки/работы) | ~270–320 тысяч рублей | Цены бетона ~4500 руб./м³, арматуры ~50 тыс. руб./т (конец 2023 г.) |
| Полный цикл работ (от разметки до готовности к стенам) | ~40 дней | Включает набор прочности (14+20 дней) |
Ключевые нюансы самостоятельного строительства ленточного фундамента
На какую глубину нужно закладывать ленточный фундамент?
Глубина заложения зависит от типа грунта. Для глинистых грунтов фундамент закладывается ниже уровня промерзания (для средней полосы России это 1,1–1,5 метра). Для песчаных грунтов, которые промерзают меньше, основание можно закладывать на 0,5–0,7 метра. В любом случае из статьи следует, что сначала необходимо изучить грунт на участке, выкопав шурф глубиной до 1,5 метра.
Какая арматура нужна для ленточного фундамента частного дома и как её правильно вязать?
Для арматурного каркаса используется арматура класса А400 (АIII) диаметром 12–14 миллиметров для продольных прутьев, а для вертикальных и поперечных хомутов — арматура диаметром 6–8 мм. Арматуру соединяют только вязальной проволокой, сварка запрещена, так как она перегревает металл и снижает его прочность. Длина нахлеста продольных стержней составляет 40–50 диаметров арматуры: для прута 12 мм это 48–60 сантиметров. Места нахлестов обязательно делают вразбежку (не более половины соединений в одном сечении).
Как долго должен застывать бетон после заливки перед началом строительства стен?
Полный цикл от начала разметки до готовности к кладке стен составляет 40 дней. После распалубки фундамент должен отстояться 7–10 дней при нормальной влажности, за это время бетон набирает 70% проектной прочности. После заливки фундамент должен стоять 14 дней до снятия опалубки и ещё 20 дней до полного набора прочности.
Зачем нужна песчаная подушка и как правильно её утрамбовать?
Песчаная подушка снижает риск неравномерной усадки фундамента. Её высота составляет 20–30 сантиметров. Песок насыпают слоями по 10 см, проливают водой и трамбуют виброплитой или ручной трамбовкой до тех пор, пока на поверхности не перестанут оставаться следы от обуви. Сверху на песок укладывают слой щебня фракции 20–40 мм толщиной 5–10 см, который распределяет точечные нагрузки от арматуры и улучшает отвод влаги.
Как избежать образования «холодных швов» при заливке бетона?
Чтобы избежать холодного шва, который снижает прочность фундамента на 40%, заливку планируют на один день. Перерывы между заливками слоёв не должны превышать 2 часов при температуре 20°C. Если объём слишком большой, в месте предполагаемого шва ставят металлическую сетку и продолжают заливку не раньше чем через 72 часа, предварительно очистив стык от цементной плёнки и увлажнив.
