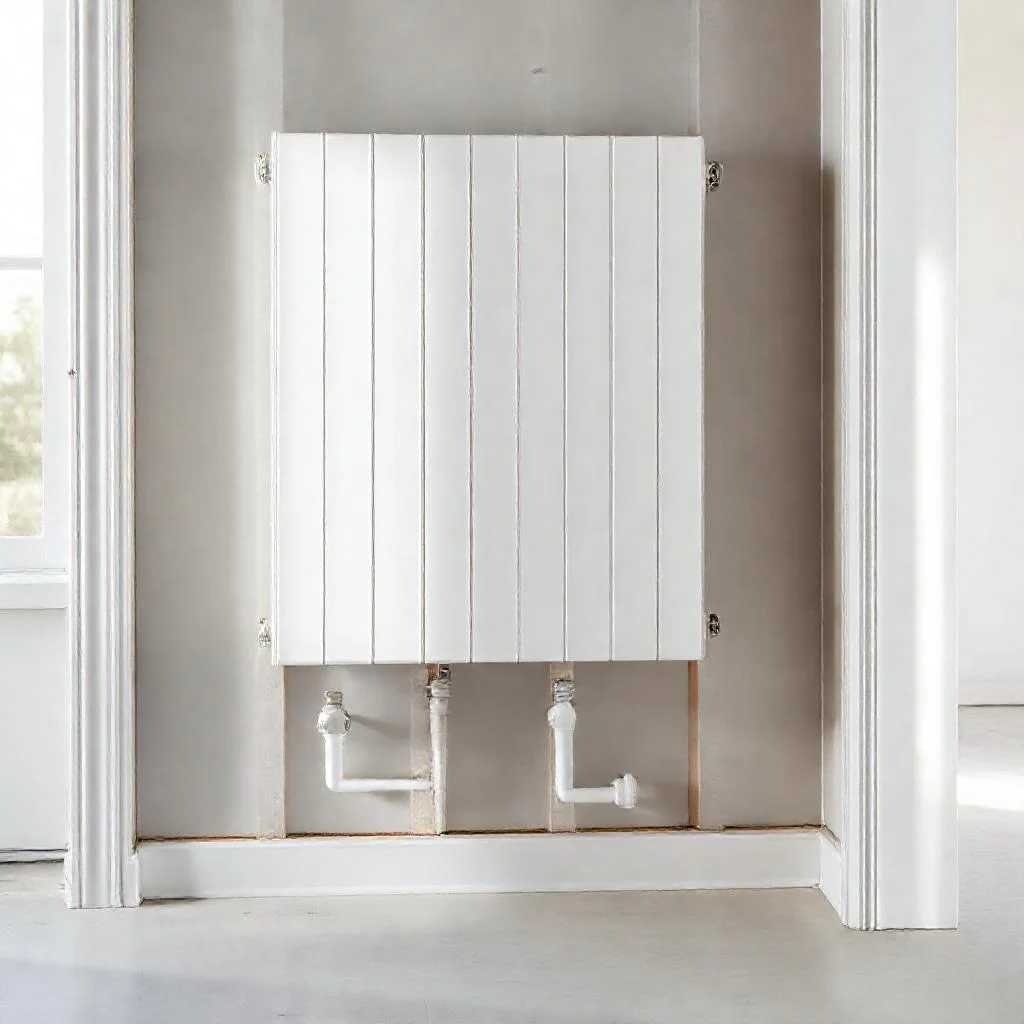

Подключение радиатора отопления с нижним подводом: особенности и скрытая прокладка
Традиционная схема подключения радиаторов с боковым подводом труб постепенно уступает место более эстетичному решению – нижнему подключению. В этой схеме обе трубы – подача и обратка – подходят к батарее снизу. Для владельца квартиры или дома это означает полное исчезновение труб из поля зрения. Они прячутся в стяжку пола или идут по стене за плинтусом. На виду остается только сам радиатор и, в некоторых случаях, декоративная заглушка в нижней части прибора.
Такая система востребована в современных интерьерах, где каждый элемент подчинен минимализму. Открытые стояки и подводки к радиаторам нарушают геометрию помещения. Нижний подвод решает эту проблему кардинально. Теплоноситель движется по принципу «снизу-вверх», проходя через все секции. Но важно понимать: классическая однотрубная система с нижней разводкой работает по другим законам, чем двухтрубная. Это накладывает ограничения на выбор радиаторов и способ их врезки в магистраль.
При нижнем подключении используется специальная арматура – термостатический клапан со встроенным байпасом или специальные угловые фитинги. Через нижние патрубки вода попадает в радиатор, проходит по коллекторам и возвращается обратно. КПД такого подключения, при грамотном монтаже, составляет 95-97% от заявленной мощности прибора. Потери тепла возникают только за счет того, что теплоноситель проходит через нижнюю часть секций быстрее, чем через верхнюю. Современные производители компенсируют этот эффект конструкцией внутренних каналов.
Нижнее подключение требует точного расчета гидравлики. Если система спроектирована неправильно, последние радиаторы в цепочке могут быть холодными. Проблема решается установкой балансировочных клапанов на каждом приборе. Они позволяют настроить расход воды таким образом, чтобы каждая батарея получала ровно столько тепла, сколько нужно для обогрева комнаты. Без балансировки владелец рискует получить перегрев в одной комнате и холод в другой.
Стандартные стальные панельные радиаторы с нижним подключением уже имеют встроенный термостатический клапан. Это упрощает монтаж и регулировку. Алюминиевые и биметаллические секционные модели требуют установки нижнего узла подключения отдельно. Такой узел состоит из проходной пробки, перепускного канала и регулировочного винта. При монтаже важно проконтролировать, чтобы уплотнительные кольца были изготовлены из EPDM или силикона – они выдерживают температуру до 110 °C и устойчивы к гидроударам.
Преимущества скрытой прокладки труб
Главная причина, по которой выбирают скрытую прокладку – это сохранение чистоты интерьера. Трубы не собирают пыль, на них не появляется конденсат, их невозможно задеть мебелью. В комнате появляется больше свободного пространства у стен. Это особенно критично для помещений с панорамными окнами, где радиатор стоит на низком цоколе и трубы из пола выглядели бы нелепо.
Скрытая прокладка снижает теплопотери на участке от стояка до радиатора. Труба, замурованная в стяжку или стеновую штробу, находится в толще материала с температурой +18…+22 °C. Разница температур между теплоносителем (+70…+80 °C) и окружающей средой меньше, чем при открытой прокладке в холодном подполье или на неотапливаемой стене. За счет этого снижаются бесполезные потери тепла на обогрев строительных конструкций.
Еще один плюс – защита от механических повреждений. Скрытые трубы не поцарапают при перестановке мебели, на них не наступят случайно каблуком. Они защищены от ультрафиолета, который разрушает полимерные материалы. Срок службы металлопластиковых и полипропиленовых труб в закрытых каналах достигает 25-30 лет, тогда как открытая прокладка сокращает его из-за воздействия света и перепадов температур.
С точки зрения гигиены, скрытые коммуникации проще содержать в чистоте. На открытых трубах со временем оседает мелкодисперсная пыль. Она не только портит внешний вид, но и при нагреве частично разлагается, выделяя летучие соединения. При скрытой прокладке этого источника загрязнения в воздухе нет.
Однако есть и подводные камни. При скрытой прокладке доступ к соединениям для ремонта отсутствует. Поэтому все стыки и резьбовые соединения должны быть выполнены с особым качеством. Категорически нельзя прятать в стяжку муфты, сгоны и фитинги. Труба от коллектора или стояка до радиатора должна идти цельным отрезком без стыков. Исключение делают только для пресс-фитингов, которые разрешено замоноличивать, но только при условии обварки медных труб или использования нержавеющей гофры.
Выбор труб для скрытой проводки
Для скрытой прокладки внутри пола или стен подходят не все материалы. Полипропиленовые трубы, несмотря на их популярность, имеют один серьезный недостаток. При монтаже используется раструбная сварка, которая создает внутренний грат – наплыв пластика. Этот наплыв уменьшает проходное сечение и создает шероховатость, на которой со временем откладываются соли жесткости. Кроме того, полипропилен расширяется сильнее других материалов – до 0,15 мм на метр при нагреве на 50 °C. В замурованном состоянии это создает внутреннее напряжение, которое может привести к трещинам в стяжке.
Оптимальным выбором для скрытой прокладки считаются металлопластиковые трубы на пресс-фитингах. Они имеют алюминиевый армирующий слой, который компенсирует тепловое расширение. Коэффициент расширения у них в 5-7 раз ниже, чем у полипропилена. Соединения обжимаются специальными гильзами из нержавейки. Такие фитинги можно заливать в бетон без риска протечек. Срок службы качественной металлопластиковой трубы – не менее 25 лет при рабочей температуре до 95 °C.
Второй распространенный вариант – трубы из сшитого полиэтилена (PEX, PE-RT). Они гибкие, что позволяет прокладывать их без большого количества поворотных фитингов. Соединение выполняется надвижными гильзами или латунными кольцами. Трубы PEX-снабжаются кислородным барьером, предотвращающим коррозию стальных радиаторов. Для скрытой прокладки используют трубы в гофрированной изоляции – она защищает от механических воздействий и позволяет заменить трубу без вскрытия пола, если это предусмотрено конструкцией.
Медные трубы – самый дорогой, но и самый надежный вариант. Паяные соединения меди служат 50-70 лет. Медь устойчива к высоким температурам и давлению до 20 бар. Она не пропускает кислород, не боится ультрафиолета. Для скрытой прокладки медные трубы обязательно помещают в пластиковый кожух для защиты от электрохимической коррозии при контакте с цементным раствором. Пайка всех соединений производится высокотемпературным методом с содержанием серебра – это создает монолитное соединение, которое не протечет.
Нержавеющая гофрированная труба – современное решение для скрытой прокладки. Она выдерживает давление до 50 бар и температуру до 110 °C. Гофра компенсирует тепловое расширение за счет формы, не требует дополнительных компенсаторов. Однако соединения на фитингах следует располагать только в доступных местах – под каппами радиаторов или в распределительных шкафах. Саму трубу можно заливать в стяжку без опасений.
Особенности монтажа нижнего подключения
Монтаж начинается с разметки оси радиатора на стене. Нижние патрубки обычно расположены на расстоянии 50-70 мм от пола до центра подводки. Трубы должны выходить из пола строго по вертикали с шагом, соответствующим межосевому расстоянию встроенного клапана – это стандартные 50 или 80 мм. Отклонение от вертикали приводит к перекосу радиатора и дополнительным нагрузкам на резьбовые соединения.
Для подключения используются специальные нижние узлы. Они бывают прямые, угловые и телескопические. Прямой узел подходит, когда трубы выходят из пола под прямым углом. Угловой используется, если труба подходит к батарее вдоль стены. Телескопические модели оснащены регулировочным винтом и позволяют точно подогнать высоту подключения под конкретный радиатор без подрезки труб.
Обязательный элемент – запорно-регулировочная арматура. Она позволяет отсечь радиатор от системы без слива воды во всем контуре. Это критически важно при протечке или замене прибора. На подающую линию устанавливают термостатический клапан с выносным датчиком или встроенной головкой. Обратный клапан – балансировочный вентиль, который дросселирует поток и выравнивает давление между ветвями.
В системах с нижним подключением часто применяют байпас – перемычку между подачей и обраткой непосредственно перед радиатором. Байпас создает постоянную циркуляцию воды даже при перекрытом термостате. Это предотвращает завоздушивание системы и защищает циркуляционный насос от перегрузок. Для однотрубных систем байпас обязателен, без него перекрытие одного радиатора остановит циркуляцию во всем стояке.
Сам процесс подключения выглядит так. Сначала на трубы, выходящие из пола, накручиваются нижние узлы с уплотнением (лен ФУМ или нить Tangit). Затем узел фиксируется на стене кронштейнами. После этого радиатор устанавливается на кронштейны и соединяется с нижним узлом через компрессионные фитинги. Заключительный этап – опрессовка системы давлением 1,5 рабочих давлений в течение 30 минут. Утечки не допускаются ни в каком виде.
Типичные ошибки при проектировании
Одна из распространенных ошибок – установка радиатора с нижним подключением в гравитационную (самотечную) систему. В таких системах циркуляция обеспечивается разницей плотностей горячей и холодной воды. Нижнее подключение создает дополнительное гидравлическое сопротивление, которое естественный напор преодолеть не может. В результате последние радиаторы в цепочке остаются холодными. Для гравитационных систем подходит только боковое или диагональное подключение с разницей высот не менее 3 метров.
Вторая частая проблема – отсутствие уклона труб при скрытой прокладке. Даже современные системы отопления иногда выделяют воздух из теплоносителя. Если труба залита в стяжку строго горизонтально или с обратным уклоном, воздушная пробка заблокирует циркуляцию. Устранить ее без разрушения пола невозможно. Поэтому трубы от стояка к радиатору прокладывают с уклоном не менее 2-3 мм на каждый погонный метр в сторону стояка. Воздух будет естественно подниматься к самой верхней точке системы, где установлен автоматический воздухоотводчик.
Третья ошибка – использование алюминиевых радиаторов с нижним подключением в открытых системах с повышенным содержанием кислорода в воде. Кислород вызывает коррозию алюминия с выделением водорода. Водород накапливается в верхней части радиатора и образует газовую подушку. Нижнее подключение в этом случае не позволяет газу выйти через верхний воздушный клапан, которого может и не быть в конструкции. В итоге радиатор перестает греть полностью. Решение – установка автоматического воздухоотводчика на самом радиаторе или использование биметаллических моделей с полной стальной сердцевиной.
Еще один момент – неправильный расчет тепловой мощности. При нижнем подключении реальная теплоотдача радиатора ниже паспортной на 5-10%. Производители иногда указывают мощность для конкретного типа подключения. Если в паспорте написано «для верхнего подключения», при нижнем подводе эту мощность нужно умножать на поправочный коэффициент 0,9. Игнорирование этого факта приводит к тому, что радиатор не справляется с обогревом помещения даже при полном открытии термостата.
Способы декорирования и защиты узла подключения
Сами нижние узлы подключения обычно закрыты декоративными крышками. Они бывают белыми, хромированными или под цвет радиатора. Крышка фиксируется на защелках и легко снимается для доступа к регулировочному винту. Если трубы выходят из пола перед стеной, их закрывают плинтусным коробом с откидной верхней крышкой. Внутри короба прокладывают и трубы, и кабель термостата.
Для радиаторов, установленных на стенах с дорогой отделкой, практикуют вывод труб не из пола, а из стены. Для этого в штробе прокладывают трубы, которые выходят через стену непосредственно за радиатором. Узел подключения оказывается скрыт за корпусом прибора. Такой способ требует точного совпадения высоты подводки с патрубками радиатора. Ошибка в 1-2 см делает монтаж невозможным без серьезных переделок.
Если радиатор планируется закрывать декоративным экраном, важно предусмотреть конвекционные отверстия. Нижнее подключение работает хуже, если экран перекрывает путь холодному воздуху снизу. Экран должен иметь зазор не менее 50 мм от пола и щели в верхней части для выхода нагретого воздуха. В противном случае радиатор будет перегреваться, сработает термостат, и теплоотдача упадет на 20-30%.
В зданиях с высокими подвалами или техническими этажами практикуют вывод труб из стен на высоте 200-300 мм от пола, а затем делают отвод вниз к радиатору. Это создает компенсационный петлевой изгиб, который снимает тепловое расширение трубы и исключает передачу шума от насоса на радиатор. Петля также служит гидравлическим затвором, предотвращающим распространение вибрации по всему контуру.
При подключении радиатора с термостатической головкой важно оставить свободное пространство вокруг головки. Если она будет закрыта шторой или стоять вплотную к стене, датчик будет фиксировать температуру в замкнутом объеме. Он перекроет подачу раньше, чем комната прогреется до нужной температуры. Для таких случаев используют головки с выносным датчиком – его устанавливают на свободную стену на высоте 1,5 метра от пола.
Гидравлический баланс системы с нижним подключением
В многоквартирном доме с однотрубной системой установка радиатора с нижним подключением требует особого внимания к балансировке. В такой системе все радиаторы соединены последовательно. Каждый следующий получает более холодную воду, чем предыдущий. Балансировочный клапан на каждом приборе позволяет регулировать количество проходящей воды так, чтобы распределить тепло равномерно. Без балансировки первый радиатор будет перегрет, а последний – едва теплым.
В частном доме с двухтрубной лучевой схемой эта проблема отсутствует. Здесь каждый радиатор подключен к коллектору отдельной парой труб. Расстояние от коллектора до каждой батареи разное, но гидравлическое сопротивление ветвей можно подогнать под одинаковое значение с помощью регулировочных вентилей. Нижнее подключение в такой схеме работает стабильно при условии, что скорость движения теплоносителя не ниже 0,3 м/с. Меньшая скорость приводит к застаиванию воды в верхней части радиатора и снижению теплоотдачи.
Для расчета необходимого расхода через радиатор используют формулу: G = 0,86 * Q / Δt, где Q – тепловая нагрузка в кВт, Δt – разница температур подачи и обратки. Для стандартных систем Δt принимают равной 20 °C, для низкотемпературных – 10 °C. Если расход оказывается меньше 10% от номинального, радиатор начинает работать в режиме конвектора с пониженной эффективностью. В этом случае увеличивают диаметр подводящей арматуры с 10 мм до 15 мм.
Правильно спроектированная и смонтированная система с нижним подключением радиаторов и скрытой прокладкой труб служит без проблем 15-20 лет. Она не требует обслуживания, кроме ежегодного осмотра термостатических головок и проверки давления в системе. Единственный элемент, который может выйти из строя – это термостат. Он меняется за 5-10 минут без слива воды, если установлен на шаровом кране с быстросъемной гайкой.
Ключевые параметры и ограничения нижнего подключения радиаторов со скрытой прокладкой
В таблице ниже систематизированы данные из статьи, касающиеся эксплуатационных характеристик, требований к монтажу и ограничений для систем отопления с нижним подводом и скрытой прокладкой труб. Все цифры, материалы и условия строго соответствуют оригинальному тексту.
| Параметр / Характеристика | Значение / Описание | Примечание (из статьи) |
|---|---|---|
| КПД нижнего подключения (при грамотном монтаже) | 95–97% от заявленной мощности прибора | Потери тепла возникают из-за более быстрого прохода теплоносителя через нижнюю часть секций |
| Снижение реальной теплоотдачи радиатора (по сравнению с паспортной) | на 5–10% | Для «верхнего подключения» из паспорта применяется поправочный коэффициент 0,9 при нижнем подводе |
| Температура теплоносителя в системе | +70…+80 °C | При скрытой прокладке труба находится в среде +18…+22 °C, что снижает теплопотери |
| Рабочая температура для металлопластиковых труб | до 95 °C | Срок службы качественной трубы — не менее 25 лет |
| Рабочая температура для труб из сшитого полиэтилена (PEX, PE-RT) | до 110 °C | Снабжаются кислородным барьером |
| Температура для EPDM или силиконовых уплотнительных колец | до 110 °C | Устойчивы к гидроударам |
| Давление для медных труб | до 20 бар | Срок службы паяных соединений — 50–70 лет |
| Давление для нержавеющей гофрированной трубы | до 50 бар | Температура до 110 °C; гофра компенсирует тепловое расширение |
| Стандартное межосевое расстояние нижнего узла подключения | 50 мм или 80 мм | Шаг между выходами труб из пола должен соответствовать этому расстоянию |
| Расстояние от пола до центра подводки (нижние патрубки) | 50–70 мм | Указано для разметки оси радиатора |
| Уклон труб при скрытой прокладке (для удаления воздуха) | не менее 2–3 мм на каждый погонный метр | Уклон делается в сторону стояка; отсутствие уклона приводит к воздушным пробкам |
| Зазор декоративного экрана от пола (для конвекции) | не менее 50 мм | При перекрытии экраном теплоотдача может упасть на 20–30% |
| Разница температур подачи и обратки (Δt) для стандартных систем | 20 °C | Для низкотемпературных систем — 10 °C |
| Минимальная скорость движения теплоносителя в двухтрубной лучевой схеме | не ниже 0,3 м/с | Меньшая скорость приводит к застаиванию воды в верхней части радиатора |
| Коэффициент теплового расширения полипропилена | до 0,15 мм на метр при нагреве на 50 °C | Создает внутреннее напряжение в стяжке; у металлопластика расширение в 5–7 раз ниже |
| Опрессовка системы после монтажа | давлением 1,5 рабочих давлений в течение 30 минут | Утечки не допускаются |
| Срок службы системы (правильно спроектированной) | 15–20 лет без обслуживания | Требуется ежегодный осмотр термостатических головок и проверка давления |
| Категорические ограничения по типу системы | Не допускается установка в гравитационные (самотечные) системы | Для гравитационных систем подходит только боковое или диагональное подключение с разницей высот не менее 3 метров |
| Ограничение для алюминиевых радиаторов | Не рекомендованы в открытых системах с повышенным содержанием кислорода | Образуется водород; требуется установка автоматического воздухоотводчика или использование биметаллических моделей |
| Формула для расчета расхода теплоносителя | G = 0,86 * Q / Δt | Q — тепловая нагрузка в кВт; если расход <10% от номинального, увеличивают диаметр арматуры с 10 мм до 15 мм |
Технические нюансы нижнего подключения радиаторов и скрытого монтажа
Почему нижнее подключение снижает теплоотдачу радиатора и насколько?
При нижнем подключении теплоноситель проходит через нижнюю часть секций быстрее, чем через верхнюю, что создает неравномерный прогрев. В результате, при грамотном монтаже, эффективность (КПД) составляет 95-97% от заявленной паспортной мощности прибора. Если в паспорте радиатора указана мощность для верхнего подключения, при нижнем подводе эту мощность необходимо умножать на поправочный коэффициент 0,9, так как реальная теплоотдача снижается на 5-10%.
Какие трубы категорически нельзя использовать для скрытой прокладки в стяжку?
Для скрытой прокладки не подходят полипропиленовые трубы. При их монтаже используется раструбная сварка, которая создает внутренний грат (наплыв пластика), уменьшающий проходное сечение и создающий шероховатость для отложений. Кроме того, полипропилен расширяется до 0,15 мм на метр при нагреве на 50 °C, что в замурованном состоянии создает внутреннее напряжение, способное привести к трещинам в стяжке. Оптимальным выбором являются металлопластиковые трубы на пресс-фитингах, трубы из сшитого полиэтилена (PEX, PE-RT) или медные трубы.
Почему радиатор с нижним подключением может не работать в самотечной (гравитационной) системе?
Нижнее подключение создает дополнительное гидравлическое сопротивление, которое естественный напор, возникающий за счет разницы плотностей горячей и холодной воды, преодолеть не может. В гравитационных системах циркуляция воды обеспечивается только разницей высот (не менее 3 метров), и установка радиатора с нижним подводом приводит к тому, что последние приборы в цепочке остаются холодными. Для таких систем подходит только боковое или диагональное подключение.
Какой уклон должны иметь трубы при скрытой прокладке и почему это критично?
Трубы от стояка к радиатору необходимо прокладывать с уклоном не менее 2-3 мм на каждый погонный метр в сторону стояка. Это необходимо для естественного удаления воздуха. Если труба залита в стяжку строго горизонтально или с обратным уклоном, воздушная пробка заблокирует циркуляцию. Устранить ее без разрушения пола будет невозможно, так как доступ к трубе отсутствует. Воздух должен подниматься к самой верхней точке системы, где установлен автоматический воздухоотводчик.
Что обязательно нужно предусмотреть для нормальной работы радиатора под декоративным экраном?
Экран должен иметь зазор не менее 50 мм от пола и обязательные щели в верхней части для выхода нагретого воздуха. Нижнее подключение работает хуже, если экран перекрывает путь холодному воздуху снизу. Если конвекция нарушена, радиатор будет перегреваться, сработает термостат, и теплоотдача упадет на 20-30%. Также важно, чтобы термостатическая головка не была закрыта шторой или не стояла вплотную к стене, иначе датчик будет фиксировать температуру в замкнутом объеме и перекроет подачу преждевременно.
