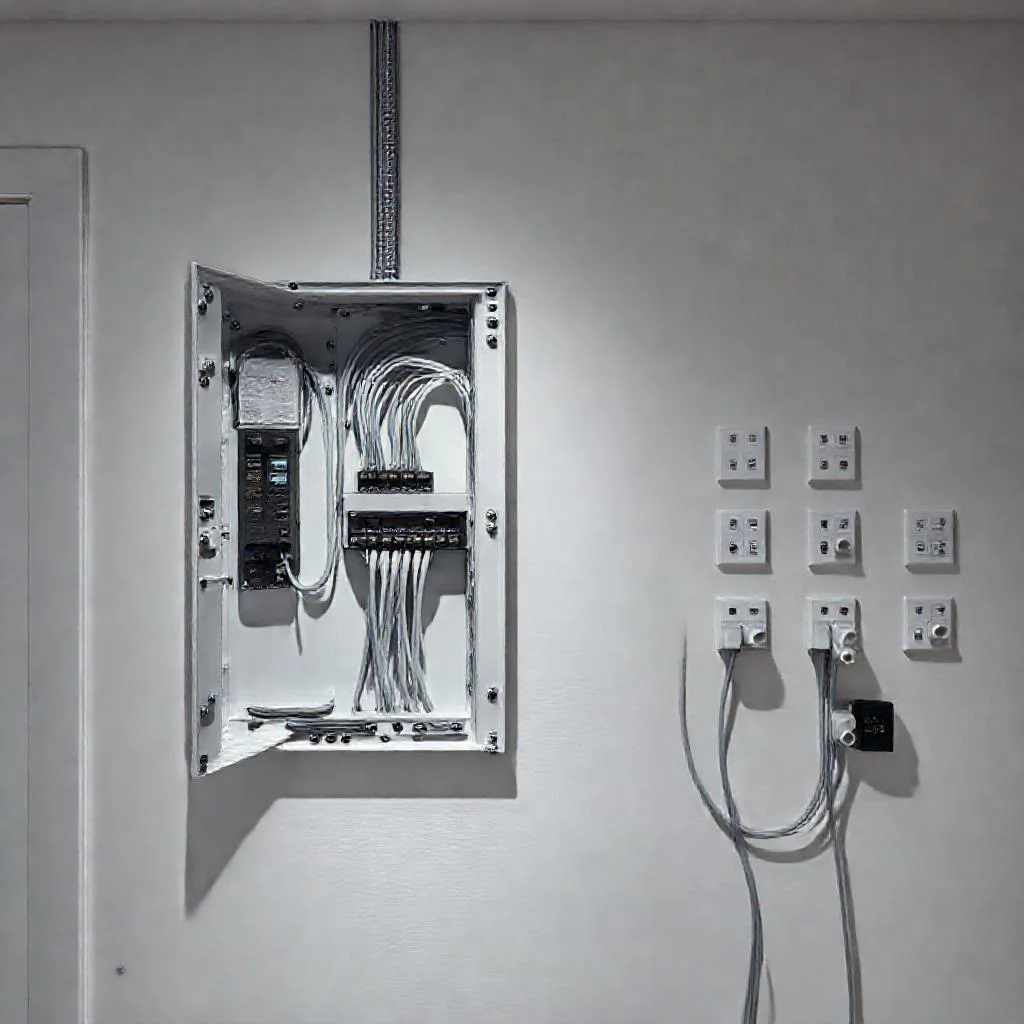

Сборка слаботочного щитка при прокладке витой пары и интернет-розеток
Прокладка витой пары в квартире начинается не с розетки, а с точки входа сигнала. Именно там формируется слаботочный щиток. Это место, куда приходит кабель от провайдера и откуда расходятся линии по комнатам. Без правильно организованного щитка любая схема подключения интернет-розеток превращается в хаос. Вместо красивого монтажа получается путаница проводов, с которой потом невозможно работать.
Слаботочный щиток – это не коробка для красоты. Он выполняет три задачи: защищает оборудование от пыли и случайных повреждений, упрощает диагностику сети и позволяет легко отключать отдельные комнаты. Если спрятать коммутатор и патч-панель в стену без щитка, то через год при замене провайдера придётся долбить стены или тянуть новый кабель поверх обоев. Правильная сборка избавляет от этого.
Размер щитка выбирают под конкретную схему. Для однокомнатной квартиры с тремя интернет-розетками хватает щита на 4-6 модулей. Для трёхкомнатной квартиры с отдельными линиями на каждую комнату и кухню нужен щит на 8-10 модулей. Стандартный монтажный бокс для слаботочки делают из негорючего пластика. Его встраивают в стену на высоте 40-50 сантиметров от чистового пола – так удобно подключать оборудование и видно индикацию.
Внутри щитка монтируют три основных элемента: патч-панель на 8 или 12 портов, коммутатор (свитч) и блок розеток 220 В для питания оборудования. Блок розеток устанавливают отдельно от силовых кабелей, чтобы избежать наводок на витую пару. Даже дешёвый коммутатор на 5 портов требует питания, поэтому розетка в щитке обязательна. Без неё придётся вести удлинитель из соседней комнаты, что выглядит непрофессионально.
Патч-панель крепят на DIN-рейку внутри щитка. Это металлическая пластина с разъёмами RJ-45 на лицевой стороне. С обратной стороны к ней подключают кабели, идущие от интернет-розеток в комнатах. Патч-панель стоит выбирать с цветовой маркировкой по стандарту T568B – это единый стандарт обжима для жилых квартир. Если перепутать схему обжима на панели и на розетке, сигнал не пройдёт, придётся переобжимать концы.
Коммутатор ставят под патч-панелью или рядом с ней. Его задача – соединить между собой все порты панели и подключиться к кабелю провайдера. Для домашней сети хватает гигабитного свитча на 8 портов. Модели от D-Link, TP-Link или MikroTik работают стабильно и не греются при круглосуточной нагрузке. Коммутатор крепят либо на DIN-рейку через переходник, либо кладут на полку внутри щитка – в зависимости от модели корпуса.
Схема сборки выглядит так. От провайдера кабель заходит в щиток и подключается к WAN-порту роутера или напрямую к коммутатору, если роутер стоит в другой комнате. Из щитка выходят кабели к каждой интернет-розетке в квартире. На обратной стороне патч-панели их обжимают по цветам. С лицевой стороны патч-кордами соединяют порты панели с портами коммутатора. Всё это закрывается крышкой щитка без лишних зазоров.
Выбор кабеля витая пара для прокладки внутри квартиры
Для прокладки по квартире используют кабель категории 5e или 6. Категория 5e поддерживает скорость до 1 Гбит/с на расстоянии до 100 метров. Этого хватает для любого современного интернета – стриминга 4K, игр и видеозвонков. Кабель категории 6 рассчитан на 10 Гбит/с, но для домашней сети это избыточно. Разница в цене между категориями составляет около 30%, а выгоды от 10 Гбит/с в квартире нет – провайдеры не дают такой скорости.
Конструкция кабеля влияет на долговечность сети. Одножильная витая пара (Solid) подходит для стационарной прокладки в стенах и кабель-каналах. Она жёсткая, плохо гнётся, но держит форму и не вытягивается. Многожильный кабель (Stranded) используют только для патч-кордов – коротких соединительных шнуров. Если замуровать многожильный кабель в стену, через два года контакты в розетках ослабнут, и связь пропадёт.
Экранирование витой пары – частый предмет спора. Для квартиры с бетонными стенами и стандартной бытовой техникой нужен неэкранированный кабель UTP. Экранированные версии (FTP, STP) требуют заземления на обоих концах линии. Без заземления экран работает как антенна – он усиливает помехи вместо их подавления. В многоквартирном доме качественно заземлить слаботочную сеть сложно, поэтому UTP – безопасный и практичный выбор.
Длина каждой линии от щитка до интернет-розетки не должна превышать 90 метров. Это заводской стандарт, при котором гарантируется скорость. В типовой квартире расстояния редко превышают 20-30 метров, поэтому запас по длине берут 10-15 сантиметров на каждую розетку для удобства разделки. Тянуть кабель внатяжку нельзя – при усадке стен или температурных колебаниях жила лопнет.
При выборе кабеля смотрят на производителя. Бренды вроде Legrand, Hyperline, DKC дают стабильное качество, но стоят дороже. Китайские no-name кабели часто экономят на меди – вместо чистой меди используют омеднённый алюминий. Такой кабель хрупкий, даёт потери сигнала на коротких дистанциях и перегревается при передаче данных. Отличить подделку просто – медная жила гнётся без треска, а алюминиевая ломается после 2-3 перегибов.
Монтаж интернет-розеток по комнатам
Интернет-розетки монтируют на высоте 30-40 сантиметров от пола рядом с силовыми розетками. Это удобно для подключения компьютера, телевизора или игровой консоли. В отличие от электрики, витую пару можно вести в одном кабель-канале с силовыми проводами, но с одним условием – расстояние между ними должно быть не менее 5 сантиметров. Если положить витую пару вплотную к кабелю 220 В, в сети появятся помехи и скорость упадёт.
Количество интернет-розеток планируют с запасом. В гостиной ставят 2-3 порта, в спальне – 1-2, на кухне – 1 порт. Одна розетка на комнату – это мало. Когда через год потребуется подключить второй компьютер или телевизор, прокладывать новый кабель будет поздно. Лучше сразу вывести по две линии на каждую комнату – стоимость работ увеличится всего на 20%, а удобство останется на годы.
Стандартные интернет-розетки бывают накладные и встраиваемые. Встраиваемые прячутся в стену и выглядят аккуратно. Накладные ставят, если стены уже отделаны и штробить не хочется. Внутри розетки стоит модуль RJ-45 с контактами, которые зажимают жилы кабеля. Модули бывают двух категорий – 5e и 6. Для кабеля 5e ставят модуль 5e, для 6 – модуль 6. Требования к монтажу одинаковые, разница только в частоте пропускания.
Разделка кабеля в розетке требует аккуратности. С витой пары снимают внешнюю изоляцию на 2-3 сантиметра, расплетают пары и раскладывают жилы по цветам в соответствии со схемой T568B. Для этого используют инструмент – кроссовер (Impact tool). Им вдавливают каждую жилу в ножевой контакт модуля. Нож прорезает изоляцию и зажимает провод. Обычным ножницами или отвёрткой этого не сделать – контакт будет плохим.
После монтажа розетки проверяют тестером. Это устройство, которое подаёт сигнал на один конец линии и проверяет прохождение на другом. Тестер показывает обрыв, короткое замыкание или перепутанные пары. Простая проверка занимает 2 минуты, но экономит часы поиска неисправностей в будущем. Если не проверить сразу, потом придётся разбирать стену, чтобы найти обрыв.
Организация проводов внутри слаботочного щитка
Чем меньше проводов болтается внутри щитка, тем проще его обслуживать. Кабели от интернет-розеток заводят в щиток снизу или сверху через специальные вводы с заглушками. Кабель не обрезают впритык – оставляют запас 30-40 сантиметров для повторного обжима. Если оставить 5 сантиметров, при замене коннектора придётся наращивать линию или тянуть новую.
Маркировка жил обязательна. На каждый кабель клеят бирку с номером или названием комнаты. Без маркировки через месяц вы забудете, какой провод ведёт в спальню, а какой в кухню. Прозвонка линий тестером отнимет время, а маркер стоит 50 рублей. Маркируют кабель при входе в щиток и на самой розетке – так система понятна любому электрику.
Патч-корды внутри щитка выбирают длиной 15-30 сантиметров. Слишком длинные шнуры образуют петли и создают помехи. Короткие патч-корды продаются в магазинах, но их можно сделать самостоятельно из многожильного кабеля и обжимных коннекторов. Важно не путать стандарт обжима – на патч-кордах используют ту же схему T568B, что и на розетках.
Коммутатор в щитке крепят так, чтобы к нему оставался доступ. Дверца щитка должна открываться без усилия, а индикация портов просматриваться через прозрачную вставку. Если щиток стоит в тёмной прихожей, внутри устанавливают LED-подсветку на 12 В. Питание на подсветку берут от той же розетки, что и на свитч – это упрощает монтаж и не требует отдельного кабеля.
Защита от перенапряжения на входе провайдера – спорный момент. Грозозащита для витой пары нужна в частных домах с воздушной линией. В квартире кабель от провайдера заходит под землёй, и молния туда не попадёт. Установка разрядников в квартирном щитке только увеличивает бюджет без реальной пользы. Лучше потратить эти деньги на качественный коммутатор с защитой от статики.
Схема подключения оборудования к провайдеру
После сборки щитка остаётся подключить оборудование провайдера. Оптический терминал (ONT) обычно ставят в прихожей или в квартирном слаботочном щитке. Если терминал установлен в подъезде, из него в квартиру заводят патч-корд длиной до 30 метров. Этот кабель подключают к WAN-порту роутера, который стоит в щитке или в другой комнате.
Роутер можно поставить внутри слаботочного щитка, если позволяют размеры. Современные маршрутизаторы в корпусах без внешних антенн помещаются в боксы глубиной 10-12 сантиметров. Но если роутер стоит внутри металлического шкафа, Wi-Fi будет глушиться. В таком случае роутер выносят за пределы щитка, а сам щиток используют только для разводки проводной сети.
При выносе роутера из щитка в комнату поступают так. Из щитка тянут один кабель к месту установки роутера. На роутере подключают интернет от провайдера, а с портов роутера идут отдельные линии обратно в щиток или напрямую к сетевым устройствам. Это сложнее, чем собрать всё в одном месте, но даёт лучшее покрытие Wi-Fi по всей квартире.
Подключить роутер напрямую к провайдеру без слаботочного щитка – ошибка начинающих. Кабель от провайдера остаётся висеть у плинтуса, его легко повредить при уборке или перестановке мебели. Слаботочный щиток фиксирует точку входа в одном месте и делает сеть защищённой от механических повреждений. Даже если вы решили не ставить розетки по комнатам, щиток на входе обязателен.
Для квартир с большим количеством устройств схему усложняют. Вместо простого коммутатора используют управляемые свитчи с поддержкой VLAN. Настраивают отдельные сети для гостей, для умного дома и для рабочих устройств. Но для типовой квартиры с 2-3 компьютерами и парой телевизоров управляемый свитч – это лишняя трата бюджета. Обычный гигабитный коммутатор справляется с задачей.
Практические рекомендации по сборке щитка
Крепление оборудования внутри щитка делают на DIN-рейку или монтажную пластину. DIN-рейка удобна тем, что на неё фиксируются патч-панели, блоки розеток и клеммы. Пластина подходит для крепления роутера или коммутатора без переходников. Лучше купить щиток с уже установленной DIN-рейкой и дополнительной перфорированной панелью – такой набор стоит дешевле покупки элементов по отдельности.
Вентиляция внутри щитка важна при активном оборудовании. Коммутатор и роутер греются до 40-50 градусов, и если щиток закрыт герметично, перегрев сокращает срок службы. В дверце щитка делают вентиляционные щели 2-3 миллиметра или устанавливают активный кулер на 12 В с датчиком температуры. В квартирах с центральным отоплением пассивной вентиляции через щели достаточно.
Запасные порты на патч-панели оставляют свободными. Никогда не известно, когда понадобится подключить дополнительную комнату или офисное место. Если патч-панель на 12 портов, а используется 8, оставшиеся 4 порта ждут своего часа. Их контакты на обратной стороне оставляют необжатыми – при необходимости просто снимают изоляцию с кабеля и подключают жилы.
Сборку щитка проводят до чистовой отделки стен. К этому моменту все кабели от розеток должны быть заведены в место установки щитка. Штробы под кабель заделывают штукатуркой, а сам щиток монтируют заподлицо со стеной. После поклейки обоев или покраски стен корпус щитка уже не сдвинуть, поэтому выравнивание по уровню делают на этапе монтажа.
Вместо заключения стоит запомнить главное правило. Качество всей сети упирается в аккуратность обжима контактов и маркировку. Надёжный коммутатор и дорогой кабель не спасут, если на розетке плохо зажата жила. Потратьте время на проверку каждой линии тестером, и слаботочный щиток прослужит 10-15 лет без единого сбоя. Лучше сделать всё один раз по инструкции, чем каждый год лазить по стенам в поисках обрыва.
Сборка слаботочного щитка: ключевые параметры и характеристики
В таблице ниже представлены основные технические параметры и требования к элементам системы, описанные в статье. Данные строго соответствуют рекомендациям автора для организации правильной сборки слаботочного щитка и прокладки витой пары. Особое внимание уделено категориям кабеля, размерам оборудования и правилам монтажа, чтобы избежать ошибок при проектировании сети.
| Параметр / Элемент | Характеристика / Рекомендация | Примечание из статьи |
|---|---|---|
| Размер щитка (1-комнатная квартира) | 4-6 модулей | Для трех интернет-розеток |
| Размер щитка (3-комнатная квартира) | 8-10 модулей | С отдельными линиями на каждую комнату и кухню |
| Высота установки щитка | 40-50 см от чистового пола | Для удобства подключения и видимости индикации |
| Патч-панель | На 8 или 12 портов | Крепится на DIN-рейку, стандарт обжима T568B |
| Коммутатор | Гигабитный, на 5 или 8 портов | Бренды: D-Link, TP-Link, MikroTik |
| Категория кабеля (рекомендуемая) | 5e или 6 | 5e: до 1 Гбит/с, 6: до 10 Гбит/с (избыточно для дома) |
| Кабель для прокладки в стенах | Одножильный (Solid) | Жёсткий, держит форму, не вытягивается |
| Кабель для патч-кордов | Многожильный (Stranded) | Только для коротких соединительных шнуров |
| Тип экранирования для квартиры | UTP (неэкранированный) | FTP/STP требуют заземления, иначе работают как антенна |
| Максимальная длина линии | 90 метров | Типовые расстояния в квартире — 20-30 метров |
| Запас кабеля при разделке | 30-40 см (в щитке), 10-15 см (на розетку) | Для повторного обжима и удобства |
| Высота монтажа интернет-розеток | 30-40 см от пола | Рядом с силовыми розетками |
| Расстояние от силовых кабелей | Не менее 5 см | Для избежания помех |
| Длина патч-кордов внутри щитка | 15-30 см | Избегать длинных петель |
| Длина WAN-кабеля от провайдера | До 30 метров | Если терминал (ONT) в подъезде |
| Инструмент для обжима розетки | Кроссовер (Impact tool) | Ножницы или отвертка не подходят |
| Проверка линии | Тестер | Обрыв, короткое замыкание, перепутанные пары |
| Защита от перенапряжения | Не требуется в квартире | Кабель провайдера заходит под землёй |
| Количество портов в гостиной | 2-3 | С запасом |
| Количество портов в спальне | 1-2 | С запасом |
Сборка слаботочного щитка: ответы на сложные вопросы
Какой кабель выбрать для прокладки витой пары в квартире: UTP или FTP, и почему?
Для квартиры с бетонными стенами и стандартной бытовой техникой нужен неэкранированный кабель UTP. Экранированные версии (FTP, STP) требуют заземления на обоих концах линии. Без заземления экран работает как антенна – он усиливает помехи вместо их подавления. В многоквартирном доме качественно заземлить слаботочную сеть сложно, поэтому UTP – безопасный и практичный выбор.
На каком расстоянии от силовых кабелей можно прокладывать витую пару в общем кабель-канале?
Витую пару можно вести в одном кабель-канале с силовыми проводами, но с одним условием – расстояние между ними должно быть не менее 5 сантиметров. Если положить витую пару вплотную к кабелю 220 В, в сети появятся помехи и скорость упадёт.
Какая минимальная высота установки слаботочного щитка и какой запас кабеля нужно оставлять внутри него?
Слаботочный щиток встраивают в стену на высоте 40-50 сантиметров от чистового пола. Кабели от интернет-розеток заводят в щиток и не обрезают впритык – оставляют запас 30-40 сантиметров для повторного обжима. Если оставить 5 сантиметров, при замене коннектора придётся наращивать линию или тянуть новую.
Какой стандарт обжима витой пары используется для жилых квартир и почему это важно?
Стандартный стандарт обжима для жилых квартир — T568B. Патч-панель стоит выбирать с цветовой маркировкой именно по этому стандарту. Если перепутать схему обжима на панели и на розетке, сигнал не пройдёт, придётся переобжимать концы.
Сколько интернет-розеток рекомендуется устанавливать в каждой комнате для создания удобной сети?
Количество интернет-розеток планируют с запасом: в гостиной ставят 2-3 порта, в спальне – 1-2, на кухне – 1 порт. Одна розетка на комнату – это мало. Лучше сразу вывести по две линии на каждую комнату – стоимость работ увеличится всего на 20%, а удобство останется на годы.
