Обвязка двухконтурного газового котла: зачем нужна схема и как она работает
Двухконтурный газовый котел решает две задачи: греет теплоноситель для радиаторов и готовит горячую воду для душа и кухни. Но сам по себе аппарат не работает. Без обвязки – системы труб, кранов и насосов – он быстро выйдет из строя или будет греть неравномерно. Обвязка защищает теплообменник от перегрева, удаляет воздух из системы и позволяет обслуживать котел без полного слива воды. Если собрать схему с ошибками, котел будет постоянно включаться и выключаться, а горячая вода станет идти то холодной, то кипятком. В частном доме обвязка монтируется один раз на 10–15 лет, поэтому важно сделать её правильно с первого раза.
Схема обвязки зависит от того, какая система отопления смонтирована в доме – самотечная (гравитационная) или принудительная (с циркуляционным насосом). Для двухконтурного котла большинство проектов делают с принудительной циркуляцией. Это стабильнее и позволяет использовать трубы меньшего диаметра. Но есть нюансы. Даже у современных настенных котлов встроенный насос не всегда справляется с большим объёмом теплоносителя, если дом двухэтажный или система разветвлённая. В таких случаях ставят внешний насос на обратку. Главное правило: насос всегда монтируется на обратной трубе перед входом в котел. Там температура ниже, и он прослужит дольше.
Три ключевых элемента любой схемы – это группа безопасности, расширительный бак и кран Маевского для спуска воздуха. Расширительный бак в двухконтурных котлах обычно встроенный, объёмом от 6 до 10 литров. Этого хватает для системы объёмом до 100 литров. Если дом обогревается через тёплые полы или стоят чугунные радиаторы с большим количеством воды, объём теплоносителя превышает 120 литров. Тогда требуется дополнительный бак на 12–18 литров отдельно на обратке. Игнорировать это нельзя – при нагреве вода расширяется, давление скакнет выше 3 бар и сработает сбросной клапан. Котёл будет постоянно стравливать воду, а владелец – доливать её раз в неделю.
Типовая схема обвязки с трёхходовым клапаном
Самый распространённый вариант для современного двухконтурного котла – подключение через трёхходовой клапан. Этот клапан делит поток теплоносителя на два контура: радиаторный и горячего водоснабжения. Когда вы открываете кран горячей воды, клапан переключает котёл на нагрев вторичного теплообменника. Как только вы закрываете кран, система возвращается в режим отопления. Без трёхходового клапана двухконтурник не сможет одновременно греть батареи и воду для душа. Производители закладывают этот клапан внутрь корпуса, но если дом большой или стоит система тёплых полов, часто ставят внешний клапан на выходе из котла.

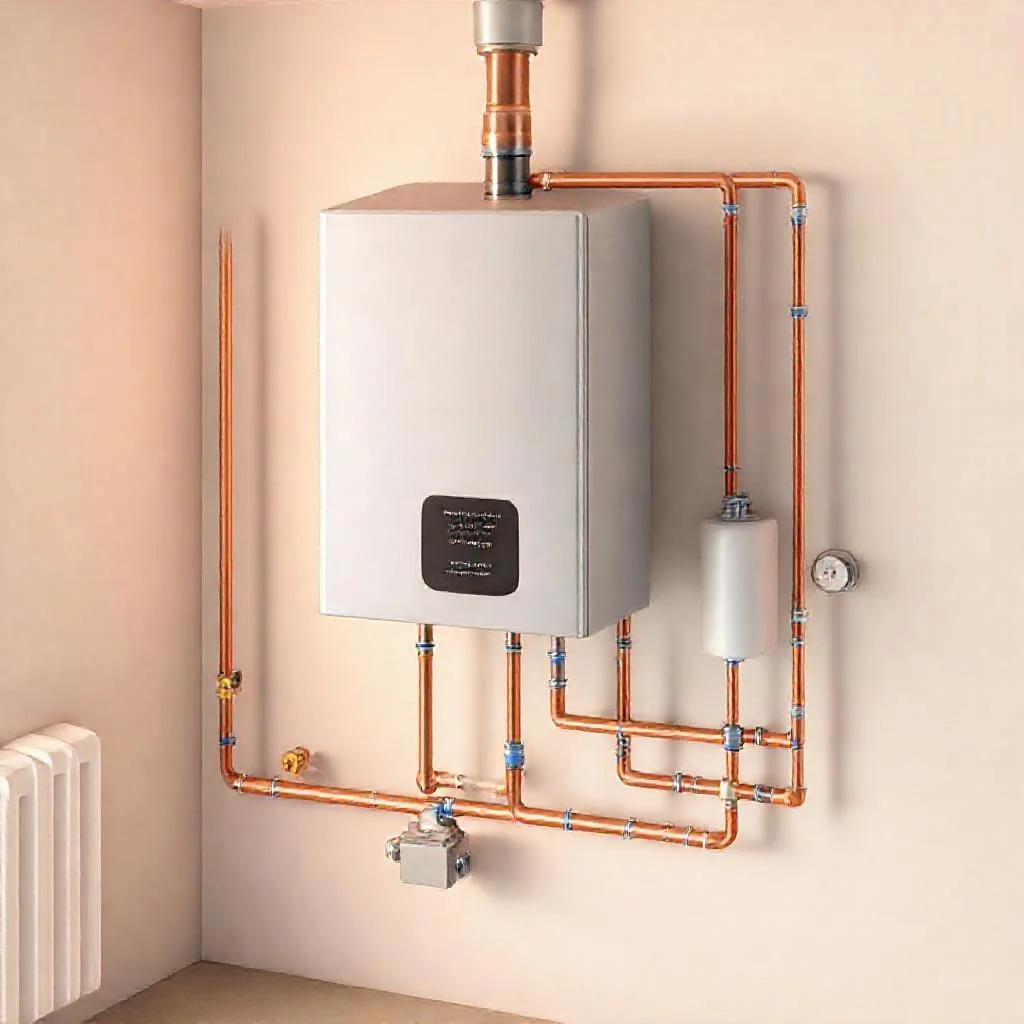

В типовой схеме котёл обвязывается так. Подающая труба выходит из котла и идёт к трёхходовому клапану. От клапана один отвод уходит на радиаторы, второй – на бойлер косвенного нагрева (если он есть) или напрямую в систему ГВС. На обратной трубе ставят фильтр грубой очистки (грязевик). Он задерживает окалину, песок и ржавчину, которые циркулируют по трубам. Без фильтра частицы забивают теплообменник, и через 2–3 года котел начинает перегреваться и выдавать ошибку. Фильтр монтируют строго перед насосом, чтобы мусор не попал на крыльчатку. На входе холодной воды к котлу обязателен фильтр на 100 мкм – это продлевает жизнь вторичного теплообменника в два раза.
Обвязка с гидравлическим разделителем (гидрострелкой)
Если в доме больше трёх радиаторов, два этажа и тёплые полы, простой схемы с трёхходовым клапаном недостаточно. Потоки воды не сбалансированы: радиаторы требуют одну температуру, тёплые полы – другую, а котёл заточен на 70–80 градусов. В этом случае ставят гидравлический разделитель, или гидрострелку. Это труба с двумя патрубками сверху и двумя снизу, которая выравнивает давление между контурами. Котёл греет теплоноситель до 80 градусов, а гидрострелка смешивает его с обраткой, понижая температуру для тёплых полов до 35–45 градусов. Без гидрострелки котел будет часто входить в тактирование – включаться и выключаться каждые 2–3 минуты, что убивает горелку и увеличивает расход газа.
Монтаж гидрострелки делают сразу после выхода из котла на подаче. Подающая труба заводится в верхнюю часть разделителя, обратка – в нижнюю. От гидрострелки отходят два независимых контура: один на радиаторы высокотемпературный (70–80 °C), второй на тёплые полы (30–40 °C). На каждый контур ставят свой циркуляционный насос и коллектор с регулировочными вентилями. Важно: диаметр гидрострелки должен быть равен диаметру подающего патрубка котла, умноженному на 4. Если у котла выход 1 дюйм, гидрострелка делается из трубы на 4 дюйма. Меньший диаметр не даст нужного эффекта – потоки не разделятся, и полы будут горячее, чем нужно.
Схема с бойлером косвенного нагрева
Двухконтурный котел может работать и в паре с бойлером косвенного нагрева. Это большой бак на 100–200 литров, который накапливает горячую воду. Внутри бойлера проходит змеевик, по которому циркулирует теплоноситель из котла. Такая схема даёт стабильный напор горячей воды: вы можете открыть два крана одновременно, и температура не упадёт. В отличие от встроенного вторичного теплообменника, бойлер не боится жёсткой воды и не забивается накипью так быстро. Если в доме живут 3–4 человека, объём бойлера 80–100 литров – это минимум. Для семьи с детьми и ванной лучше брать на 150 литров.
Обвязка с бойлером делается через дополнительный трёхходовой клапан, который стоит на подаче. Когда датчик температуры бойлера показывает, что вода остыла ниже 50 °C, клапан переключает поток теплоносителя на змеевик бойлера. Как только бойлер нагрелся до 60–65 °C, клапан возвращает поток на радиаторы. Без этого клапана котел будет всё время греть бойлер, а батареи останутся холодными. Насос на контуре бойлера обычно уже встроен в котёл, но если расстояние от котла до бойлера больше 10 метров, потребуется внешний насос на обратку змеевика. Фильтр на входе холодной воды в бойлер ставить обязательно – иначе через год внутри бака нарастёт слой известкового налёта, и его придётся промывать кислотой.
Выбор труб и диаметров для обвязки
Для обвязки двухконтурного котла используют три типа труб: полипропилен, сшитый полиэтилен (PEX) и нержавеющую гофру. Полипропилен дёшев и монтируется пайкой, но он хрупкий при минусовых температурах и боится ультрафиолета. Если котельная находится в неотапливаемом помещении, полипропилен может лопнуть при замерзании воды. Сшитый полиэтилен сложнее в монтаже – нужен специальный инструмент для обжима фитингов, – но он гибкий, не ржавеет и выдерживает давление до 10 бар. Нержавеющая гофра дороже, но её можно гнуть вручную без фитингов, что снижает риск протечек. Для обвязки внутри котельной гофра – оптимальный и безопасный вариант.
Диаметр труб зависит от мощности котла и длины магистрали. Для котла мощностью 18–24 кВт на выходе из котла ставят трубу диаметром 3/4 дюйма (20 мм для металлопластика). Если разводка до радиаторов больше 30 метров, нужен 1 дюйм (25 мм). Заужение диаметра – частая ошибка: при диаметре 16 мм насос гонит воду с усилием, шум в трубах слышен по всему дому, а расход теплоносителя падает. Для обратки используют тот же диаметр, что и на подаче. У каждой ветки радиаторов должен быть балансировочный вентиль – он позволяет настроить расход воды так, чтобы дальние батареи грелись так же, как ближние. Без вентиля в последней комнате будет холодно, а в первой – жарко.
Установка дополнительного расширительного бака
У двухконтурных котлов объём встроенного расширительного бака мал – обычно 6–8 литров. В системах с большим объёмом теплоносителя этого недостаточно. В нормативных документах указано: объём расширительного бака должен быть не менее 10% от общего объёма системы. Если в радиаторах и трубах 120 литров воды, то бака на 12 литров достаточно. Но часто в домах стоят чугунные радиаторы – в них воды на 30–40% больше, чем в алюминиевых. Для 120 литров чугуна реальный объём может быть 160 литров. Тогда с встроенным баком давление при нагреве воды до 70 °C вырастет с 1,5 до 3 бар и клапан сбросит воду.
Выход – монтаж дополнительного расширительного бака на обратном трубопроводе. Его устанавливают перед входом в котёл, между фильтром и насосом. Бак подключают через отсечной кран, чтобы можно было его снять для обслуживания без слива воды из всей системы. Давление в воздушной камере бака должно быть на 0,2–0,3 бара ниже рабочего давления в системе. Если котел работает при 1,5 бара, в баке накачивают 1,2–1,3 бара. Проверяют это манометром при снятом баке. Если не настроить давление заранее, бак не будет демпфировать расширение воды, и давление будет прыгать.
Ошибки при монтаже обвязки и их последствия
Самая распространённая ошибка – установка циркуляционного насоса на подаче, а не на обратке. На подаче температура воды 60–80 градусов, подшипники насоса перегреваются и заклинивают через 2–3 года. На обратке температура ниже на 10–15 градусов, и насос служит 8–10 лет без ремонта. Вторая ошибка – отсутствие обратного клапана на подпитке холодной воды. Если давление в холодном водоснабжении упадёт, теплоноситель из котла может перетечь обратно в водопровод. По санитарным нормам это недопустимо. Обратный клапан на входе холодной воды стоимостью 300 рублей решает эту проблему.
Третья ошибка – использование алюминиевых радиаторов без диэлектрических прокладок в паре со стальными трубами. Алюминий и сталь образуют гальваническую пару, и через год начинается коррозия стыков. В системе появляется чёрная взвесь, фильтр забивается каждые 2 месяца. При монтаже обвязки котла используют латунные или бронзовые фитинги – они совместимы со всеми металлами. Четвёртая ошибка – неверный уклон труб. Если котел стоит выше радиаторов, воздух собирается в верхних точках. Воздушная пробка останавливает циркуляцию в целой ветке отопления. Уклон подачи делают 5 мм на 1 метр трубы в сторону радиатора, обратки – в сторону котла. Тогда пузырьки воздуха сами поднимаются к крану Маевского.
Последовательность сборки обвязки своими руками
Сначала монтируют настенный кронштейн для котла. Котел вешают строго по уровню – перекос в 2 градуса снижает срок службы циркуляционного насоса. Затем подключают дымоход (коаксиальный или раздельный) согласно инструкции производителя. Далее собирают обвязку от котла. Сначала вкручивают переходники на патрубки котла – американки с уплотнителями. Они позволяют снять котел для ремонта без демонтажа всей трубы. На подачу ставят термометр и манометр, чтобы контролировать параметры визуально. На обратку – сгон под дополнительный расширительный бак, фильтр и отсечной кран.
После сборки узла обвязки переходят к разводке по дому. Если дом одноэтажный, можно использовать лучевую схему – это когда от коллектора к каждому радиатору идёт отдельная пара труб. Так проще балансировать систему. Для двухэтажного дома чаще используют двухтрубную попутную схему. Она требует больше труб, но радиаторы греют равномерно на обоих этажах. На каждом радиаторе устанавливают терморегулятор – он снижает температуру в комнате, когда там никого нет. Это экономит 15–20% газа за отопительный сезон. После монтажа систему опрессовывают воздухом до 2 бар на 12 часов – если давление не падает, утечек нет. Затем заливают теплоноситель, стравливают воздух и включают котёл в тестовом режиме на минимальной мощности.
Рекомендации по материалам для герметизации соединений
Для уплотнения резьбовых соединений обвязки не стоит использовать обычный сантехнический лён с пастой. Лён набухает от воды, но при перепадах температур высыхает и даёт течь. На отоплении с горячим теплоносителем лён работает плохо. Более надёжный вариант – анаэробные герметики для резьбы. Они застывают без доступа кислорода и выдерживают температуру до 150 °C. Наносятся из тюбика на чистую обезжиренную резьбу. Недостаток один: если соединение нужно разобрать, герметик придётся нагревать строительным феном. Для временных или обслуживаемых соединений используют фторопластовую нить (лента ФУМ) в 5–6 слоёв.
Для соединения полипропиленовых труб применяют муфты и уголки с раструбной пайкой. Температура паяльника настраивается на 260 °C. Если греть дольше 7 секунд, труба деформируется, и проходное сечение сузится на 30%. На каждом стыке делают отметку маркером – глубина входа трубы в фитинг должна быть не менее 14 мм. Для металлопластика используют пресс-фитинги с обжимной гильзой. Опрессовку делают ручным пресс-инструментом – он даёт усилие до 1 тонны. Если обжать гильзу слабо, через 2–3 месяца из-за циклов теплового расширения соединение ослабнет и начнёт подтекать. Проверить качество обжима можно визуально: гильза должна иметь одинаковый зазор по всей окружности.
Сравнительная таблица: Ключевые элементы и параметры обвязки двухконтурного газового котла
В таблице ниже приведены основные параметры, типы и требования к элементам обвязки, описанные в статье, для корректного и долговечного монтажа системы отопления.
| Элемент / Параметр | Тип / Значение / Условие | Примечание / Характеристика из статьи |
|---|---|---|
| Циркуляционный насос | Монтируется на обратной трубе перед входом в котёл | Температура ниже на 10–15 градусов, срок службы 8–10 лет. На подаче перегревается и заклинивает через 2–3 года. |
| Встроенный расширительный бак | Объём от 6 до 10 литров | Хватает для системы объёмом до 100 литров. |
| Дополнительный расширительный бак | На 12–18 литров | Требуется при объёме теплоносителя более 120 литров. Устанавливается на обратном трубопроводе перед котлом, между фильтром и насосом. |
| Настройка давления доп. расширительного бака | На 0,2–0,3 бара ниже рабочего давления | При рабочем давлении 1,5 бара в баке накачивают 1,2–1,3 бара. |
| Фильтр грубой очистки (грязевик) | Монтируется на обратной трубе строго перед насосом | Без фильтра теплообменник забивается за 2–3 года. На входе холодной воды обязателен фильтр на 100 мкм. |
| Трёхходовой клапан | Встроенный или внешний | Самый распространённый вариант подключения. Делит поток на контур отопления и ГВС. Без него котел не сможет греть воду для душа и батареи одновременно. |
| Гидрострелка (гидравлический разделитель) | Используется при >3 радиаторов, 2 этажах и тёплых полах | Выравнивает давление, снижает температуру для тёплых полов до 35–45 °C (котёл греет до 80 °C). Диаметр = диаметр патрубка котла × 4. |
| Бойлер косвенного нагрева | Объём 80–100 литров (минимум), 150 литров (для семьи с детьми) | Даёт стабильный напор. Подключается через доп. трёхходовой клапан. Фильтр на входе холодной воды обязателен. |
| Диаметр труб (котел 18–24 кВт) | На выходе из котла: 3/4 дюйма (20 мм). Если магистраль >30 м: 1 дюйм (25 мм) | Заужение до 16 мм — ошибка: шум в трубах, падение расхода. Диаметр обратки равен диаметру подачи. |
| Типы труб | Полипропилен, сшитый полиэтилен (PEX), нержавеющая гофра | Гофра — оптимальный безопасный вариант для котельной. PEX выдерживает до 10 бар. Полипропилен лопается при замерзании. |
| Уклон труб | Подача: 5 мм на 1 метр в сторону радиатора. Обратка: в сторону котла. | Ошибка: котёл выше радиаторов — воздушные пробки останавливают циркуляцию. |
| Материал для герметизации резьбы | Анаэробные герметики (до 150 °C) или лента ФУМ (5–6 слоёв) | Лён с пастой на отоплении использовать нельзя — высыхает и даёт течь. |
| Объём теплоносителя в чугунных радиаторах | На 30–40% больше, чем в алюминиевых | Для системы 120 литров с чугуном реальный объём может быть 160 литров (требуется доп. расширительный бак). |
| Последовательность сборки | Кронштейн → дымоход → переходники (американки) → подача (термометр, манометр) → обратка (расш. бак, фильтр, кран) | После сборки — опрессовка воздухом до 2 бар на 12 часов. |
| Защита от гальванической коррозии | Использовать латунные или бронзовые фитинги | Алюминий + сталь без диэлектрических прокладок — коррозия стыков через год. |
Экспертные пояснения по узлам обвязки двухконтурного котла
Зачем нужен дополнительный расширительный бак, если в котле уже есть встроенный?
Встроенный расширительный бак двухконтурного котла имеет объём от 6 до 10 литров, чего достаточно только для систем объёмом до 100 литров. Если смонтированы тёплые полы или чугунные радиаторы, общий объём теплоносителя превышает 120 литров. В этом случае при нагреве давление скакнет выше 3 бар, и сбросной клапан начнет постоянно стравливать воду. Чтобы этого избежать, на обратном трубопроводе обязательно монтируют дополнительный расширительный бак на 12–18 литров. Давление в его воздушной камере должно быть на 0,2–0,3 бара ниже рабочего давления в системе (например, 1,2–1,3 бара при 1,5 бара в системе).
Почему насос нужно ставить строго на обратную трубу, а не на подачу?
Это критически важно для долговечности оборудования. На подающей трубе температура теплоносителя составляет 60–80 °C, что приводит к перегреву подшипников и заклиниванию насоса через 2–3 года. На обратной трубе температура ниже на 10–15 °C, поэтому насос служит 8–10 лет без ремонта. Дополнительно, фильтр грубой очистки (грязевик) монтируют строго перед насосом, чтобы мусор не попал на крыльчатку.
Какой диаметр труб выбрать для котла мощностью 18–24 кВт при длине магистрали более 30 метров?
Для котла мощностью 18–24 кВт на выходе из котла ставят трубу диаметром 3/4 дюйма (20 мм для металлопластика). Если разводка до радиаторов превышает 30 метров, диаметр увеличивают до 1 дюйма (25 мм). Использование трубы 16 мм является частой ошибкой: насос гонит воду с усилием, появляется шум по всему дому, а расход теплоносителя падает. Важно: на обратке используют тот же диаметр, что и на подаче.
Для чего нужен обратный клапан на подпитке холодной воды, и что будет, если его не установить?
Обратный клапан на входе холодной воды обязателен по санитарным нормам. Если давление в холодном водоснабжении упадёт, без клапана теплоноситель из котла может перетечь обратно в водопровод. Это делает воду непригодной для бытовых нужд. Стоимость клапана — около 300 рублей, и он решает проблему защиты водопровода от загрязнения теплоносителем.
Как правильно выполнить обвязку, если в системе предусмотрен бойлер косвенного нагрева на 100 литров?
Для семьи из 3–4 человек объём бойлера 80–100 литров — это минимум. Обвязка делается через дополнительный трёхходовой клапан на подаче. Когда датчик температуры показывает, что вода остыла ниже 50 °C, клапан переключает поток на змеевик бойлера. После нагрева до 60–65 °C клапан возвращает поток на радиаторы. Если расстояние от котла до бойлера больше 10 метров, потребуется внешний насос на обратку змеевика. Фильтр на входе холодной воды в бойлер ставить обязательно — иначе через год внутри бака нарастёт слой известкового налёта.
