Почему медь и алюминий не дружат друг с другом
При прямом контакте медного и алюминиевого проводника возникает гальваническая пара. Это не теория, а реальный электрохимический процесс. Разность потенциалов между этими металлами составляет около 0,65 милливольта. В присутствии влаги, которая всегда есть в воздухе, место соединения начинает работать как миниатюрная батарейка. Алюминий, как более активный металл, постепенно разрушается. Окисная пленка на его поверхности не спасает, а наоборот – она обладает высоким сопротивлением, что ведет к перегреву контакта. Со временем сопротивление растет лавинообразно, контакт нагревается сильнее, изоляция плавится, и возникает короткое замыкание. Электрики с советским опытом помнят массовые пожары в пятиэтажках именно из-за скруток меди с алюминием. Статистика МЧС до сих пор фиксирует такие случаи в старом жилом фонде.
Три рабочих способа соединить медный и алюминиевый провод
Первый вариант – клеммные колодки Wago с пастой. Это современный и самый быстрый метод. Специальная контактная паста внутри колодки предотвращает доступ кислорода к месту стыка и блокирует окисление. Механизм работает за счет плоской пружины, которая прижимает жилу с усилием около 12 ньютонов. Разработчики Wago гарантируют стабильное сопротивление контакта до 40 ампер. Для домашней проводки сечением 2,5 квадратных миллиметра этого более чем достаточно. Важный нюанс – паста защищает именно от электрохимической коррозии, а не от слабого зажима.
Второй вариант – резьбовые клеммники. Это классика, которая не подведет, если собрана правильно. Через алюминиевую жилу нельзя пропускать изгибающие усилия. Ее зачищают на длину 20 миллиметров, надевают стальную шайбу, затем пружинную шайбу (гровер), и только потом затягивают винт. Гровер выбирает тепловое расширение материалов и не дает соединению ослабнуть. Медную жилу можно зажимать напрямую стальной шайбой, но лучше тоже использовать гровер. Главный враг резьбового соединения – ползучесть алюминия. Со временем металл под винтом вытекает, и контакт ослабевает. Поэтому электрики сдают такие соединения раз в два года.
Третий вариант – болтовое соединение. Это самый надежный и термостойкий метод для мощных нагрузок. Нужен стальной болт М6, три шайбы и гровер. Провода зачищаются, сворачиваются в кольца по диаметру болта. Кольцо из алюминия надевается между двумя стальными шайбами. Это исключает прямой контакт алюминия с медью. Медь тоже можно ставить через шайбу, но прямой контакт со сталью менее опасен, чем с алюминием. Болт затягивается с усилием 2,5–3,5 ньютон-метра. Перетяжка опасна – можно раздавить алюминиевую жилу. Слабое затягивание приводит к нагреву. Такое соединение не боится вибрации и может располагаться в сырых помещениях, если заизолировать его качественной ПВХ лентой в три слоя.
Почему обычная изолента и пайка здесь не помогут
Попытка просто скрутить два провода и замотать изолентой – гарантированный путь к перегреву. Даже если изоляция свежая, а скрутка плотная, через полгода-год окисление алюминия увеличит сопротивление в точке контакта. Ток начнет обходить участок с высоким сопротивлением, создавая локальный нагрев. Изолента сохнет от температуры, трескается, и влага добирается до металла. Процесс ускоряется. Что касается пайки – припаять алюминий к меди обычным оловянно-свинцовым припоем невозможно. Алюминий мгновенно покрывается окислом, который не смачивается флюсом. Специальные флюсы для алюминия существуют, но они агрессивны и требуют полной промывки спиртом. В распределительной коробке добиться такого качества промывки нереально. Остатки флюса продолжают разрушать контакт. Пайка – это лишние 300–350 градусов, которые могут повредить изоляцию соседних проводов. Лучше потратить 30 минут на установку клеммной колодки, чем рисковать всей проводкой.
Как правильно зачищать алюминиевый провод перед соединением
Алюминий – мягкий металл. Его легко перерезать ножом при зачистке изоляции. Оптимальный инструмент – стриппер с регулировкой глубины реза или обычный боковой резак. Изоляция снимается не поперек жилы, а вдоль, как бы разрезается оболочка. Затем остатки снимаются пальцами. Если ножом сделать круговой надрез, можно случайно на 0,5 миллиметра углубиться в жилу. В этом месте образуется надрез, который при минимальной нагрузке приведет к излому. После снятия изоляции алюминий нужно зачистить от оксидной пленки. Делается это тонкой наждачкой или специальным скребком. Процесс занимает 30–40 секунд. Сразу после зачистки провод нужно смазать кварцево-вазелиновой пастой для клемм Wago или любой другой неагрессивной смазкой. Если пасты под рукой нет, можно использовать чистый технический вазелин. Паста блокирует доступ кислорода и сохраняет металл блестящим до момента затяжки.

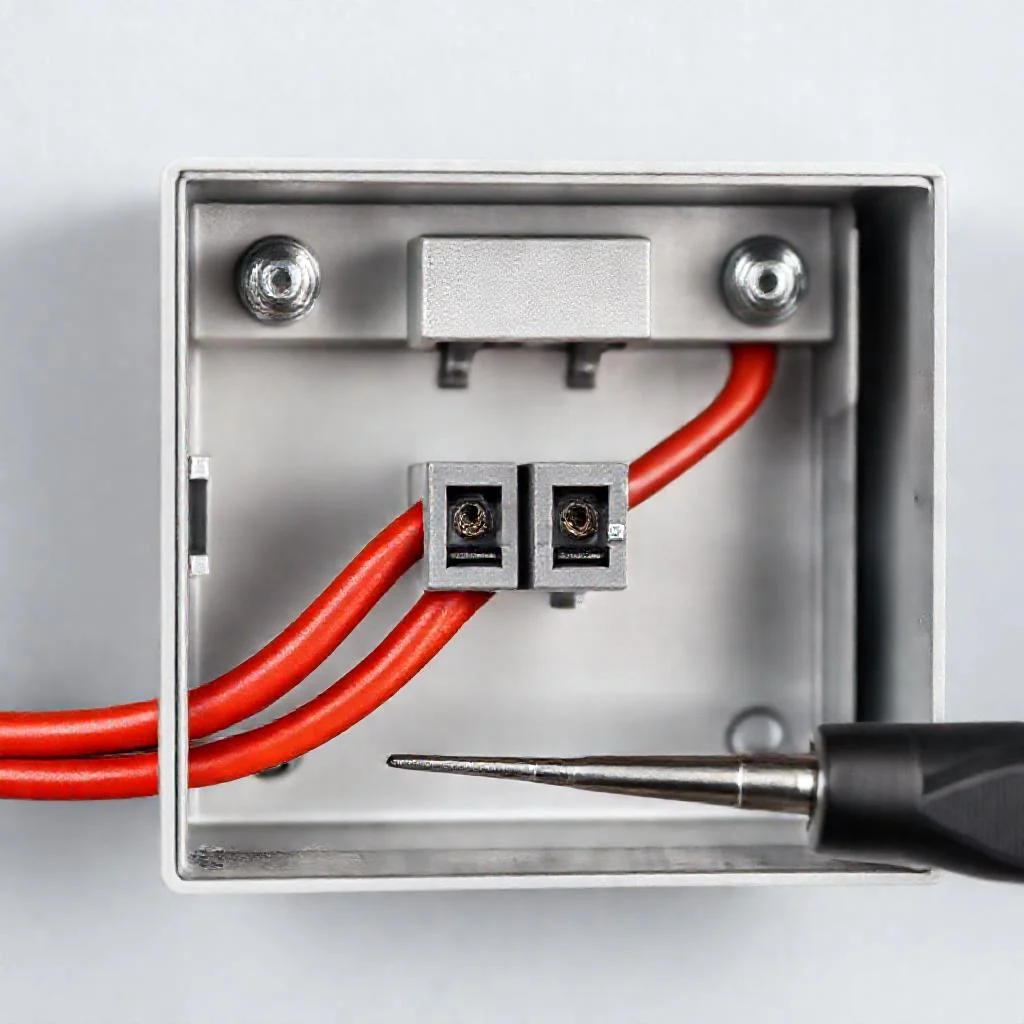

Требования к распределительной коробке при смешанной проводке
Коробка для соединения меди с алюминием должна быть негорючей. Для скрытой проводки это условие обязательно. Пластик должен выдерживать хотя бы 650 градусов без возгорания. Подойдет любая сертифицированная коробка из полипропилена или металла. Размер выбирается простым правилом – на каждое соединение с клеммником нужно минимум 20 кубических сантиметров свободного объема внутри коробки. Если коробка забита проводами вплотную к клеммам, тепло от контакта не рассеивается, и температура поднимается выше 70 градусов. Современные клеммы Wago с пастой рассчитаны на 105 градусов, но лучше давать запас. Степень защиты коробки – IP44 для кухни и ванной, IP20 для сухих комнат. В сырых помещениях дополнительно ставится капельница на вводе кабеля – кусок ПВХ трубки, которая не дает конденсату стекать прямо на контакты.
Какие ошибки допускают домашние мастера чаще всего
Первая ошибка – использование пружинных клемм Wago без пасты для соединения меди и алюминия. Производитель указывает на коробке, что паста обязательна. Без нее контакт алюминия с латунной шинкой внутри колодки образует ту же гальваническую пару. Разница потенциалов чуть меньше, чем с чистой медью, но разрушение алюминия идет те же 6–12 месяцев. Вторая ошибка – попытка обжать алюминиевый провод медной гильзой. Это монтаж для односторонних соединений, когда обжимаются два одинаковых металла. Алюминий и медь имеют разную твердость. При обжиме медная гильза деформирует алюминиевую жилу неравномерно. Возникают трещины, сопротивление скачет. Третья ошибка – использование кислотных флюсов. Электрики старой школы иногда лудят алюминий специальной кислотой. После пайки эту кислоту нужно нейтрализовать щелочным раствором, что в условиях квартиры сделать невозможно. Остатки кислоты продолжают разъедать место контакта.
Четвертая ошибка – плотная скрутка алюминия с медью без изоляции от воздуха. Даже после тщательной зачистки алюминий реагирует с кислородом за секунды. Скрутка не может быть абсолютно герметичной, влага попадает в микротрещины. Пятая ошибка – затяжка алюминия под винт без шайбы. Винт врезается в мягкий металл, жила сплющивается, площадь контакта уменьшается. Через год это соединение начинает греться. Если используете винтовые клеммники – берите модель с плоской прижимной пластиной. Она распределяет давление по всей ширине жилы и не режет ее. Например, клеммники серии TB от производителя DKC или аналоги.
Правильный алгоритм монтажа для новичка
Сначала обесточивается линия. Индикаторная отвертка проверяет отсутствие напряжения на всех проводах в коробке. Провода сортируются по группам: фаза, ноль, земля. Алюминиевая жила зачищается на 15–20 миллиметров. Для Wago подходит глубина зачистки 12 миллиметров. Медный провод зачищается так же. Если медь многожильная – перед зачисткой скручивается пальцами до плотного состояния. Вставляется сначала алюминиевый провод в клеммник до упора, затем медный. Щелчок пружины слышен отчетливо. Провод дергается обратно с усилием – если выскакивает, значит, контакт не защелкнулся. Для резьбового соединения порядок другой: сначала на болт надевается гровер, затем стальная шайба, кольцо алюминия, снова стальная шайба, кольцо меди, последняя шайба и гайка. Затягивается рожковым ключом с моментом не более 3,5 Нм. Перетяжка разрушает алюминиевую жилу мгновенно. После затяжки соединение проверяется шевелением – люфта быть не должно. Вся конструкция обматывается ПВХ лентой в нахлест 50 процентов, минимум три слоя. Лента не затягивается до состояния нитки – иначе на границе слоев образуется конденсат.
Что делать со старым алюминием при замене проводки
Если в квартире полностью меняют проводку, алюминий выбрасывается полностью. Нет смысла оставлять даже участки. Старый алюминий со временем теряет пластичность из-за рекристаллизации. Провод становится хрупким. При малейшей подвижке в коробке он ломается внутри изоляции. Единственный случай, когда алюминий оставляют – это вводной кабель до счетчика. Там сечение обычно 10–16 квадратных миллиметров, и менять его проблематично. В распределительной коробке после счетчика ставится переходная клемма. Большинство энергосбытовых компаний принимают алюминиевый вводной провод при условии, что до автомата стоит клеммник со стальными шайбами. Внутри квартиры лучше использовать медный кабель с сечением, рассчитанным по нагрузке. Например, для розеток 16 ампер достаточно меди 2,5 мм². Вместо алюминия 4 мм². Соединение в коробке в этом случае остается однородным – медь-медь, что вообще не требует дополнительных мер.
Срок службы разных типов соединений
Клеммные колодки Wago с пастой при нагрузке до 16 ампер работают в среднем 15–18 лет. Производитель заявляет 25 лет, но практика показывает, что к 20 годам пружина теряет усилие на 15 процентов. Резьбовые соединения с гровером служат дольше – до 30 лет, если их обслуживать. Под обслуживанием подразумевается подтяжка гаек раз в 2–3 года. Без подтяжки контакт слабеет к 5–7 годам. Болтовые соединения с обжимом кольца наиболее долговечны – до 40 лет при условии, что не перегревались свыше 90 градусов. Для всех трех вариантов критичен температурный режим. Если коробка находится рядом с горячей трубой отопления, ресурс падает вдвое. Высокая температура ускоряет окисление алюминия и размягчает изоляцию. При выборе способа соединения учитывайте не только простоту монтажа, но и доступность для проверки. Если коробка замурована в стену под штукатуркой, лучше ставить болтовое соединение – оно прощает ошибки монтажа и не требует частого контроля. Если коробка открыта, Wago удобнее для быстрого ремонта или изменения схемы.
Ответы на частые вопросы по смешанной проводке
Первый вопрос – можно ли использовать медные провода с латунным луженым наконечником для алюминия. Латунь и алюминий образуют гальваническую пару, но не такую агрессивную, как медь и алюминий. Допускается при условии, что наконечник залит пастой. Второй вопрос – что делать, если нет пасты под рукой. Можно использовать обычную графитовую смазку. Графит не проводит ток в чистом виде, но как наполнитель в смазке он создает токопроводящий слой, который частично блокирует окисление. Третий вопрос – нужно ли использовать какой-то специальный инструмент для обжима. Если речь идет об опрессовке алюминиевого провода в медную гильзу, то такой метод категорически запрещен. Это не домысел, а требование ПУЭ (правил устройства электроустановок). Там прямо указано, что соединение разнородных металлов должно исключать прямой контакт. Четвертый вопрос – подходят ли самозажимные клеммы для уличной установки. Для улицы коробка должна иметь степень защиты не ниже IP54. Пружинные механизмы в Wago зимой на морозе до -25 градусов работают без изменения усилия. Но лучше использовать вариант с резьбовым зажимом под отвертку. Пятый вопрос – как проверить качество соединения без мультиметра. Визуально: место стыка должно быть без подтеков изоляции, без потемнений. Тактильно: через минуту работы под нагрузкой контакт не должен ощущаться теплее, чем провод на расстоянии 15–20 сантиметров. Если греется, значит, нагрузка превышает норму или контакт плохой. Нужно выключать линию и разбирать соединение.
Сравнительная характеристика способов соединения медных и алюминиевых проводов
В таблице ниже приведены ключевые параметры трёх рабочих методов соединения меди и алюминия, описанных в статье. Данные строго соответствуют тексту: указаны условия монтажа, механические и электрические характеристики, а также срок службы каждого типа соединения при соблюдении технологии.
| Параметр | Клеммные колодки Wago с пастой | Резьбовые клеммники (винтовые) | Болтовое соединение |
|---|---|---|---|
| Основной принцип работы | Плоская пружина прижимает жилу; паста блокирует доступ кислорода и электрохимическую коррозию | Винтовой зажим; гровер (пружинная шайба) компенсирует тепловое расширение | Стальной болт М6, три шайбы и гровер; алюминий помещается между двумя стальными шайбами для исключения прямого контакта с медью |
| Усилие прижатия / затяжки | Усилие пружины: около 12 Ньютонов | Не указано в тексте | Момент затяжки: 2,5–3,5 Нм |
| Максимальный ток / нагрузка | Стабильное сопротивление контакта до 40 А | Не указано в тексте | Самый надежный и термостойкий метод для мощных нагрузок (без цифр) |
| Требования к зачистке алюминия | Глубина зачистки: 12 мм (рекомендовано для Wago) | Длина зачистки: 20 мм | Не указана, но сказано, что провода зачищаются и сворачиваются в кольца |
| Дополнительные элементы монтажа | Специальная контактная паста (внутри колодки) | Стальная шайба + гровер (для алюминия); медь можно напрямую стальной шайбой, но лучше с гровером | Стальной болт М6, три шайбы, гровер; алюминиевое кольцо – между двумя стальными шайбами |
| Температурный режим работы | Рассчитаны на 105°C; рекомендуется запас по температуре | Не указано в тексте | Не боится вибрации; допустимо в сырых помещениях при изоляции ПВХ лентой в три слоя |
| Необходимость обслуживания | Не требует; при нагрузке до 16 А работает 15–18 лет (по тексту) | Требует подтяжки раз в 2–3 года; указано, что «электрики сдают такие соединения раз в два года» | Наиболее долговечны – до 40 лет, если не перегревались свыше 90°C; обслуживание: подтяжка раз в 2–3 года |
| Срок службы (по тексту) | 15–18 лет (при нагрузке до 16 А); производитель заявляет 25 лет | До 30 лет при обслуживании (подтяжка); без подтяжки контакт слабеет к 5–7 годам | До 40 лет, если не перегревались свыше 90°C |
| Рекомендуемая область применения (из текста) | Открытые коробки; удобен для быстрого ремонта или изменения схемы | Классический метод; требует аккуратности (ползучесть алюминия) | Замурованные в стену коробки; прощает ошибки монтажа, не требует частого контроля |
Технические нюансы при соединении медных и алюминиевых проводов: разбор частых ситуаций
Почему при соединении алюминия и меди обязательно использовать контактную пасту или разделительные шайбы?
При прямом контакте этих металлов образуется гальваническая пара с разностью потенциалов около 0,65 милливольта. В присутствии влаги это место работает как батарейка, разрушая алюминий. Паста в клеммах Wago блокирует доступ кислорода, а стальные шайбы в болтовом соединении исключают прямой контакт алюминия с медью. Без этих мер через 6–12 месяцев контакт начнет перегреваться, что может привести к короткому замыканию.
Почему нельзя использовать пружинные клеммы Wago без специальной пасты для соединения меди и алюминия, ведь они уже оснащены пружиной?
Без пасты контакт алюминия с латунной шинкой внутри колодки образует ту же гальваническую пару. Хотя разница потенциалов чуть меньше, чем с чистой медью, разрушение алюминия идет те же 6–12 месяцев. Производитель прямо указывает на коробке, что паста обязательна для этого типа соединения.
Можно ли паять алюминиевый провод с медным, чтобы изолировать их от влаги?
Припаять алюминий к меди обычным оловянно-свинцовым припоем невозможно — алюминий мгновенно покрывается окислом, который не смачивается флюсом. Специальные флюсы для алюминия агрессивны и требуют полной промывки спиртом, что в распределительной коробке нереально. Остатки флюса продолжают разрушать контакт. Кроме того, температура пайки 300–350 градусов может повредить изоляцию соседних проводов.
Как правильно затягивать резьбовое соединение при контакте с алюминием?
Алюминий зачищают на 20 миллиметров, надевают стальную шайбу, затем пружинную шайбу (гровер) и только потом затягивают винт. Гровер выбирает тепловое расширение. Для болтового соединения используется болт М6 с усилием затяжки 2,5–3,5 ньютон-метра. Перетяжка опасна — можно раздавить алюминиевую жилу, а слабое затягивание приводит к нагреву.
Сколько времени служат разные типы соединений и нужно ли их обслуживать?
Клеммные колодки Wago с пастой работают 15–18 лет при нагрузке до 16 ампер (пружина теряет усилие к 20 годам). Резьбовые соединения с гровером служат до 30 лет, но требуют подтяжки гаек раз в 2–3 года, иначе контакт слабеет к 5–7 годам. Наиболее долговечны болтовые соединения — до 40 лет, если не было перегрева свыше 90 градусов. Для всех трех вариантов критичен температурный режим: близость к горячей трубе уменьшает ресурс вдвое.
