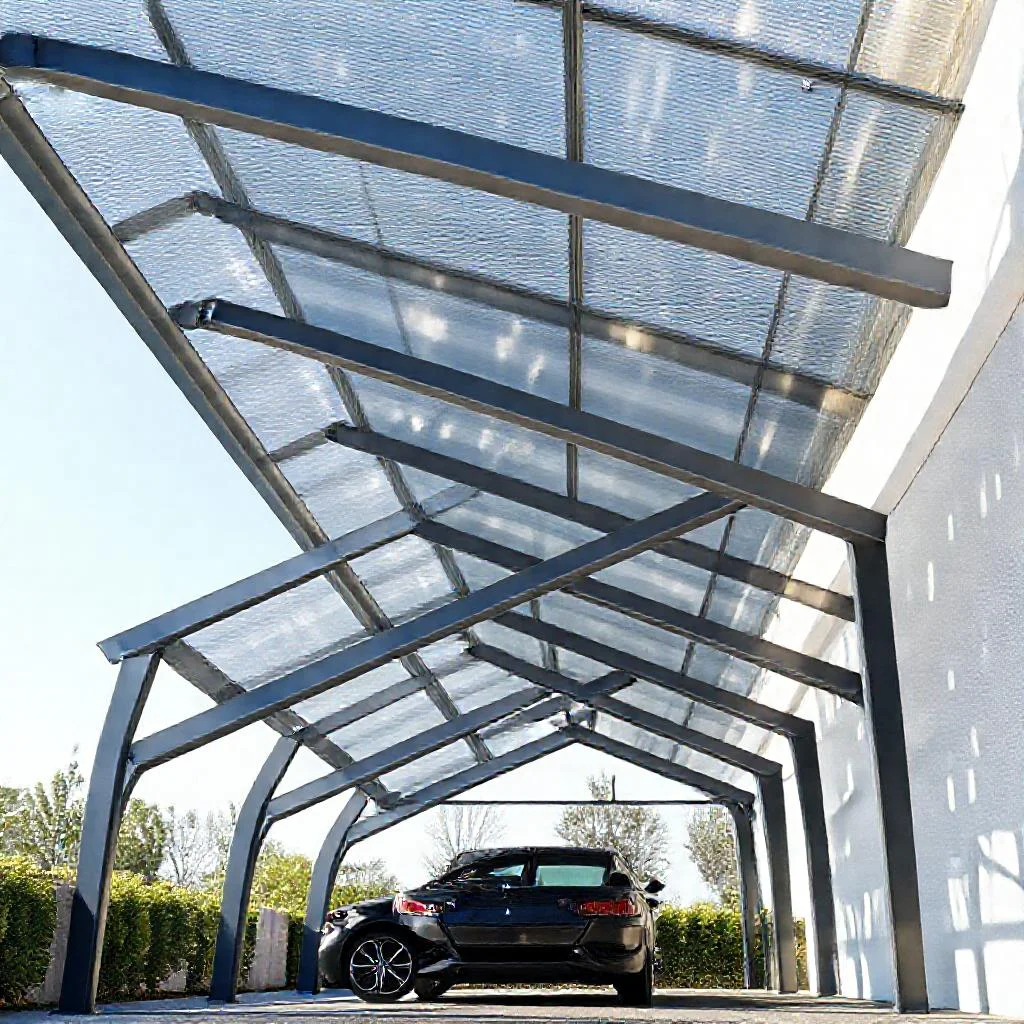

Навес для автомобиля из поликарбоната: расчет ферм из профильной трубы
Навес для машины из поликарбоната – это не просто защита от дождя и снега. Это инженерное сооружение, которое должно выдерживать вес кровли, снеговую нагрузку зимой и порывы ветра. Самая ответственная часть любого навеса – это фермы из профильной трубы. Ошибка в их расчете ведет к деформации каркаса и разрушению кровли. Ферма — это плоская решетчатая конструкция из прямолинейных стержней. Она передает нагрузку от кровли на опорные столбы. В случае с навесом для машины ферма обычно представляет собой дугу или треугольник с раскосами между верхним и нижним поясом. Именно эта конструкция позволяет перекрывать пролеты в 4–6 метров без промежуточных опор.
Какие нагрузки действуют на ферму
Ферма навеса испытывает три основных типа нагрузки. Первый — это вес самого поликарбоната. Лист сотового поликарбоната толщиной 8 мм весит около 1,5 кг на квадратный метр. Монолитный лист толщиной 4 мм весит около 5 кг на квадратный метр. Второй тип — вес профильной трубы каркаса и обрешетки. Для типового навеса площадью 20 квадратных метров вес каркаса составляет 80–120 кг. Третий и самый опасный тип — снеговая нагрузка. Она зависит от региона. Для средней полосы России нормативное значение составляет 180 кг на квадратный метр. Для южных регионов — 120 кг. Для северных — до 320 кг. К этому добавляется ветровая нагрузка. Подъемная сила ветра способна оторвать плохо закрепленную кровлю. Поэтому расчет фермы ведется по двум предельным состояниям: по прочности и по прогибу.
На практике при расчете фермы для навеса под одну машину (6х3 метра) исходят из суммарной нагрузки около 250–300 кг на квадратный метр. Для гаража на две машины (6х6 метров) цифра может доходить до 350 кг на квадратный метр. Не учитывать эти цифры нельзя. Профильная труба может выдержать временную перегрузку, но постоянная работа на изгиб приведет к усталости металла и трещинам в сварных швах.
Профильная труба: выбор сечения и марки стали
Для изготовления ферм навесов используется профильная труба квадратного или прямоугольного сечения. Чаще всего применяется труба 40х20 мм, 40х40 мм, 60х30 мм или 60х60 мм. Толщина стенки варьируется от 1,5 до 3 мм. Выбор напрямую зависит от длины пролета. Если расстояние между опорами не превышает 4 метров, можно использовать трубу 40х20 мм с толщиной стенки 2 мм. Для пролета 6 метров потребуется труба 40х40 мм с толщиной стенки 2,5–3 мм. Пролет 8 метров требует усиленного каркаса из трубы 60х40 мм или 60х60 мм.
Экономия на сечении трубы опасна. Владельцы часто берут самую дешевую трубу 40х20 мм для всех элементов фермы. Это приводит к тому, что к концу второй зимы ферма начинает провисать по центру пролета. На верхний пояс фермы действуют сжимающие нагрузки, на нижний — растягивающие. Поэтому верхний пояс всегда должен быть из более мощной трубы. Для изготовления раскосов и стоек между поясами можно использовать трубу меньшего сечения — 20х20 мм с толщиной стенки 1,5 мм. Это снижает общий вес конструкции, не снижая несущей способности.
Марка стали имеет значение. Обычная конструкционная сталь Ст3пс (Ст3сп) подходит для навесов в умеренном климате. Для регионов с холодными зимами лучше брать сталь 09Г2С. Она сохраняет пластичность при температурах до -40°C. Профильная труба из такой стали примерно на 15–20% дороже, но исключает риск хрупкого разрушения сварного шва при резком похолодании.
Расчет шага ферм и обрешетки
Шаг установки ферм напрямую влияет на нагрузку, которую принимает каждая отдельная ферма. Для навеса из сотового поликарбоната толщиной 6–8 мм фермы обычно располагают на расстоянии 1 метр друг от друга. Если используется монолитный поликарбонат толщиной 4–6 мм, шаг можно увеличить до 1,5 метров. Но при увеличении шага до 2 метров и более возникает риск, что лист поликарбоната начнет вибрировать на ветру, а стыки между листами разойдутся.
Обрешетка укладывается поверх ферм. Ее задача — равномерно передать вес снега и льда на фермы. Для обрешетки под сотовый поликарбонат используется труба 20х20 мм или 20х40 мм с шагом 600–800 мм. Если шаг сделать больше 800 мм, поликарбонат начнет прогибаться между профилями, особенно в местах скопления снега. Расчетный прогиб листа поликарбоната даже при толщине 10 мм не должен превышать 1/150 от длины пролета.
Геометрия фермы: треугольник или арочная
Форма фермы выбирается исходя из типа кровли. Для навесов чаще всего используют треугольные или арочные фермы. Треугольная ферма проще в изготовлении. Она состоит из двух скатов, сваренных под углом 15–30 градусов. Чем больше угол наклона, тем быстрее сходит снег. Но при угле больше 30 градусов увеличивается парусность навеса. Оптимальный угол для средней полосы России — 20–25 градусов. Треугольная ферма хорошо работает на сжатие. Ее недостаток — большой расход металла на ферму и сложность с поликарбонатом. Листы сотового поликарбоната гнутся в дугу, а для треугольной формы их приходится резать и стыковать под углом, что увеличивает количество отходов.
Арочная ферма лишена этого недостатка. Она представляет собой дугу из профильной трубы. Арочный навес красивее, на нем не задерживается снег, и поликарбонат гнется по радиусу без резки. Радиус дуги подбирается так, чтобы высота фермы в центре составляла не менее 1/10 от длины пролета. Для пролета 6 метров высота фермы в центре должна быть 60 см. Если сделать дугу ниже, ферма не справится с нагрузкой. Если выше — конструкция станет тяжелой и дорогой.
Расчет арочной фермы сложнее. Для точного расчета радиуса и определения точек для гибки трубы используют коэффициент 0,01745. Умножив его на радиус дуги и на угол в градусах, получают длину хорды. На практике проще использовать готовые чертежи с размерами радиусов. Например, для навеса шириной 6 метров радиус дуги составляет 5,4 метра, а высота подъема — 90 см. Шаг между верхними и нижними поясами арочной фермы должен быть не менее 40 см. Слишком узкая ферма не сможет распределить нагрузку.
Как рассчитать длину и количество раскосов
Раскосы в ферме — это элементы, которые соединяют верхний и нижний пояс. Они работают на сжатие и растяжение, предотвращая смещение поясов относительно друг друга. Раскосы располагают под углом 45–60 градусов к поясам. Чем ближе угол к 45 градусам, тем равномернее распределяется нагрузка. Если угол сделать меньше 30 градусов, раскос перестает работать как самостоятельный элемент. Он начинает изгибаться, а не сжиматься, что ведет к деформации фермы.
Количество раскосов зависит от длины пролета. Для пролета 3 метра достаточно 3–4 раскосов с каждой стороны. Для пролета 6 метров потребуется 6–7 раскосов. Важное правило: раскосы устанавливают только в местах крепления обрешетки. Нельзя ставить раскос в пустоте между точками опоры. Если обрешетка идет с шагом 1 метр, то и раскосы должны быть через каждый метр.
Длина раскоса рассчитывается по теореме Пифагора, исходя из высоты фермы и расстояния между точками крепления. Раскосы начинают работать сразу после сборки. Не стоит делать раскосы из трубы того же сечения, что и пояса. Труба 20х20 мм для раскоса в ферме пролетом 6 метров обеспечивает достаточную жесткость. На пологих арочных фермах нагрузка на раскосы меньше, чем на треугольных.
Сварка фермы: типы соединений и усиление узлов
Сварка профильной трубы — основной метод соединения элементов фермы. Используется электродуговая сварка полуавтоматом в среде углекислого газа. Она дает аккуратный шов без шлака. Для сварки в бытовых условиях подойдет ручная дуговая сварка электродами УОНИ 13/45 или МР-3. Диаметр электрода — 2,5–3 мм. Слишком толстый электрод прожигает стенку трубы толщиной 1,5 мм.
Узлы фермы — самое слабое место. Сварной шов в узле принимает на себя все нагрузки. Если шов наложить с одной стороны, он будет работать на отрыв. Лучше проваривать узел по периметру, делая не менее двух проходов. Категорически нельзя соединять раскосы с поясом встык. Только внакладку — планкой или с косым срезом конца трубы. Это увеличивает площадь сварного шва в 1,5–2 раза.
Усиление фермы дополнительными косынками из листового металла толщиной 3–4 мм увеличивает жесткость конструкции на 40–50%. Косынки привариваются в местах стыка раскосов с поясами. Простой способ усилить ферму без косынок — увеличить толщину стенки профильной трубы на 0,5 мм. Например, брать трубу с толщиной 2,5 мм вместо 2 мм. Это добавляет к весу фермы около 10%, но повышает прочность на 30%.
Антикоррозионная защита и долговечность
Профильная труба без защиты ржавеет за 2–3 года. Агрессивная среда — влага, хлориды с дорог зимой и резкие перепады температур. Для навеса, который стоит на участке, достаточно окраски эмалью по металлу. Но сварные швы требуют особой обработки. Окалину и шлак зачищают до блеска металла. Затем наносят грунт-эмаль в два слоя. Если ферма будет стоять вблизи моря или в промышленной зоне, используют двухкомпонентную эпоксидную грунтовку. Стоит она дороже, но держится до 15 лет без обновления.
Цинкование труб увеличивает срок службы фермы до 25–30 лет. Горячеоцинкованная труба дороже на 40–60% по сравнению с обычной черной. Но при этом отпадает необходимость в ежегодной покраске. Для навеса, сваренного на месте, горячее цинкование невозможно. Выход — использовать холодное цинкование. Это специальная краска с содержанием цинка. Она не дает такой же защиты, как горячая оцинковка, но в 2–3 раза эффективнее обычной краски.
Типичные ошибки при расчете и сборке
Первая ошибка — игнорирование снеговой нагрузки. Многие считают, что поликарбонат легкий и нагрузка на ферму минимальна. Это неверно. На квадратный метр навеса может давить до 200 кг мокрого снега. Если фермы расположены с шагом 1 метр, нагрузка на одну ферму длиной 6 метров составит 1200 кг. Труба 40х20 мм с толщиной стенки 1,5 мм такой вес не выдержит. Она прогнется сразу или в первую же зиму.
Вторая ошибка — недостаточная высота фермы. Для навеса шириной 6 метров высота фермы в центре должна быть не менее 60 см. Если сделать ферму высотой 30 см, нагрузка будет уходить на раскосы, а не на пояса. Раскосы начнут изгибаться. Ферма потеряет устойчивость. Третья ошибка — сварка без учета термической деформации. При сварке профильная труба «ведет». Если варить ферму на весу или на неровной поверхности, после остывания она может выгнуться. Сборку фермы обязательно проводят на ровном стапеле. Каждую деталь прихватывают сначала по углам, проверяют геометрию, затем проваривают полностью.
Четвертая ошибка — отсутствие расчетов на ветер. Поликарбонат имеет высокую парусность. Сильный порыв ветра снизу способен оторвать кровлю вместе с частью каркаса. Поэтому нижний пояс фермы обязательно соединяют с опорными столбами не только вертикальными, но и горизонтальными связями. В углах навеса ставят диагональные скобы из трубы 20х20 мм.
Практический пример расчета для навеса 6х3 метра
Возьмем типовую задачу: построить навес для одной машины шириной 3 метра и длиной 6 метров. Опоры ставим каждые 2 метра. Фермы располагаем с шагом 1 метр. Для пролета 3 метра достаточно треугольной фермы высотой 50 см. Верхний пояс и нижний пояс — труба 40х25 мм с толщиной стенки 2 мм. Раскосы — труба 20х20 мм с толщиной 1,5 мм. Угол наклона фермы — 20 градусов. Количество раскосов — 4 с каждой стороны. Снеговая нагрузка для Средней полосы — 180 кг на квадратный метр. Суммарная нагрузка на ферму — 540 кг (180 кг * 3 метра ширины * 1 метр шага).
Проверка: для трубы 40х25 мм с толщиной 2 мм допустимый прогиб при длине 3 метра составляет 10–12 мм. Фактический прогиб от нагрузки 540 кг будет около 8 мм. Запас прочности есть. Если бы ширина навеса была 4 метра, при той же нагрузке прогиб составил бы 18 мм, что уже превышает допустимый. В этом случае надо брать трубу 40х40 мм с толщиной 3 мм или уменьшать шаг ферм до 0,7 метра. Для навеса на две машины (6х6 метров) фермы уже надо ставить с шагом 0,8–1 метр, а верхний пояс делать из трубы 60х40 мм.
Как проверить готовую ферму перед монтажом
Перед тем как поднимать ферму на опоры, проверяют геометрию. Расстояние между верхним и нижним поясом должно быть одинаковым по всей длине. Отклонение не более 5 мм. Ферму укладывают на ровную поверхность. Если она лежит не на трех точках, а качается — есть скручивание. Это исправляют переваркой узлов. Затем ферму нагружают. Простой способ — положить на нее мешки с песком общим весом, равным расчетной нагрузке. Если после 12 часов ферма не изменила форму, можно монтировать. Если появился прогиб более 5 мм, ферму усиливают.
Сварные швы проверяют визуально. Трещин и пор не должно быть. Для ответственных навесов проводят контроль проникающими жидкостями (керосин). Керосин наносят на шов с одной стороны, а с другой — меловой раствор. Если через 30 минут появляются темные пятна, шов негерметичен. Такую ферму не ставят. Она разрушится в первую зиму.
Качественная ферма из профильной трубы для навеса из поликарбоната служит 20–25 лет без капитального ремонта. Главное — не экономить на сечении трубы, правильно рассчитать снеговую нагрузку и варить по всем правилам. Сделав один раз качественный расчет, вы получаете надежное укрытие для машины на десятилетия.
Выбор сечения профильной трубы для фермы навеса под автомобиль
В таблице ниже приведены строгие данные из статьи по подбору сечения профильной трубы для изготовления ферм навеса. Выбор сечения напрямую зависит от длины пролета навеса, а также от назначения элемента фермы (верхний пояс, нижний пояс/раскосы). Указанные параметры являются рекомендательными и основаны на расчетах, описанных в тексте.
| Длина пролета (расстояние между опорами) | Рекомендуемое сечение трубы для верхнего и нижнего пояса | Рекомендуемое сечение трубы для раскосов и стоек | Примечания по толщине стенки |
|---|---|---|---|
| До 4 метров | 40х20 мм | 20х20 мм | Толщина стенки для поясов — 2 мм. Толщина стенки для раскосов — 1,5 мм. |
| 6 метров | 40х40 мм | 20х20 мм | Толщина стенки для поясов — 2,5–3 мм. Толщина стенки для раскосов — 1,5 мм. |
| 8 метров | 60х40 мм или 60х60 мм | 20х20 мм (соответственно) | Требуется усиленный каркас. Толщина стенки подбирается исходя из нагрузки. |
Экспертные решения по расчету навеса из поликарбоната
Какое сечение профильной трубы нужно для фермы навеса шириной 6 метров?
Для пролета длиной 6 метров требуется труба для верхнего и нижнего пояса сечением 40х40 мм с толщиной стенки 2,5–3 мм. Использовать для всего пролета трубу 40х20 мм нельзя: к концу второй зимы ферма начнет провисать по центру. Для раскосов подойдет труба 20х20 мм с толщиной стенки 1,5 мм.
Какую нагрузку должна выдерживать ферма для навеса на одну машину?
Для навеса под одну машину (6х3 метра) расчет ведется на суммарную нагрузку 250–300 кг на квадратный метр. Снеговая нагрузка для средней полосы России составляет 180 кг/м². При шаге ферм 1 метр нагрузка на одну ферму пролетом 3 метра составит 540 кг (180 кг * 3 метра * 1 метр шага).
Какой должна быть высота арочной фермы для пролета 6 метров?
Высота фермы в центре должна составлять не менее 1/10 от длины пролета, то есть минимум 60 см. Если сделать дугу ниже, ферма не справится с нагрузкой и потеряет устойчивость. При радиусе дуги 5,4 метра высота подъема фермы составляет 90 см. Шаг между верхними и нижними поясами арочной фермы — не менее 40 см.
Под каким углом и сколько раскосов нужно устанавливать в ферме для пролета 6 метров?
Раскосы располагают под углом 45–60 градусов к поясам. Оптимальный угол — 45 градусов. Для пролета 6 метров потребуется 6–7 раскосов с каждой стороны. Раскосы устанавливают только в местах крепления обрешетки: если обрешетка идет с шагом 1 метр, раскосы ставят через каждый метр.
Как проверить сварную ферму перед монтажом на опоры?
Перед монтажом проверяют геометрию: отклонение расстояния между верхним и нижним поясом по всей длине — не более 5 мм. Ферму нагружают мешками с песком весом, равным расчетной нагрузке. Если через 12 часов прогиб превышает 5 мм, ферму усиливают. Сварные швы проверяют керосином: наносят его с одной стороны шва, а с другой — меловой раствор. Появление темных пятен через 30 минут означает негерметичность шва — такую ферму монтировать запрещено.
