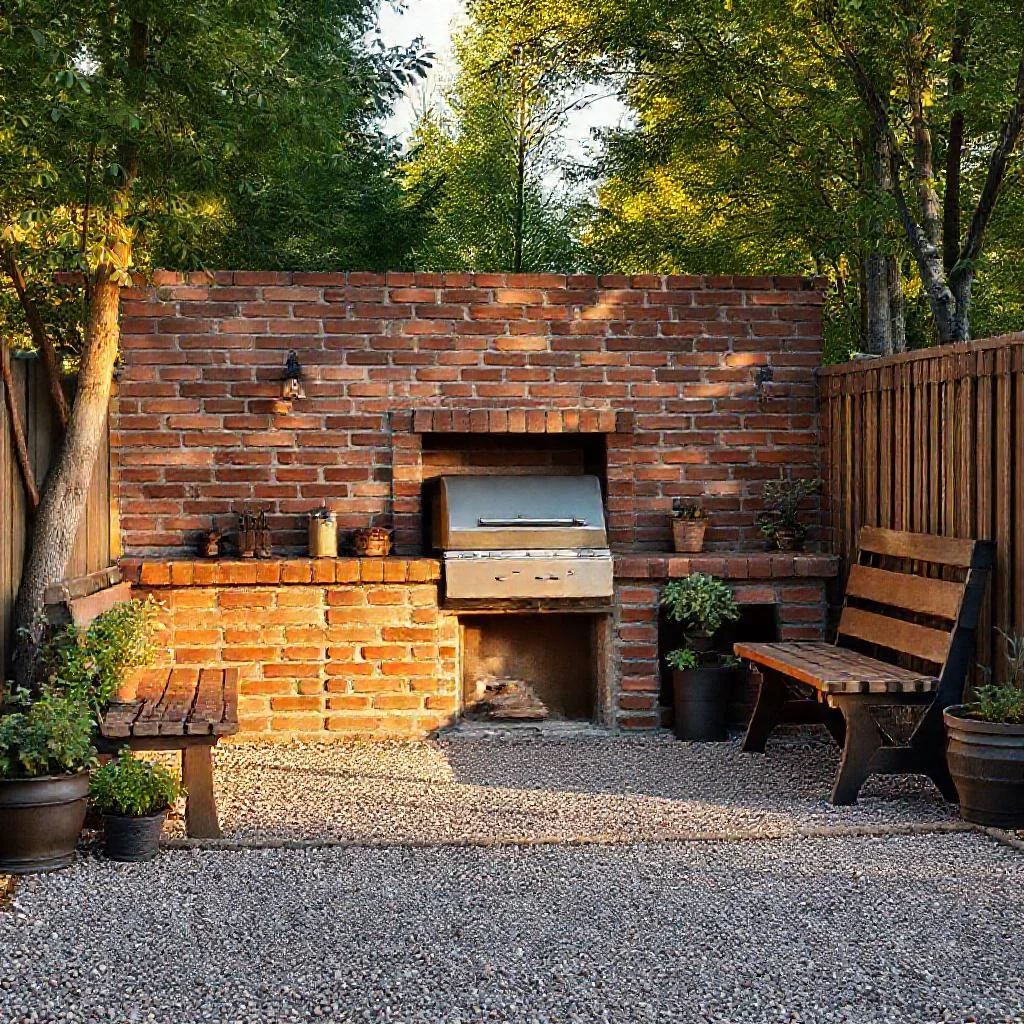

Мангальная зона на даче: проекты из кирпича и обустройство площадки
Обустройство мангальной зоны начинается не с покупки решётки, а с выбора места. Оптимальное расстояние от дома – 8–12 метров. Такое удаление позволяет дыму не затягиваться в окна, но сохраняет зону в зоне видимости. Требования пожарной безопасности запрещают строить очаг ближе 5 метров от деревянных построек и 2 метров от забора. Поверхность земли должна быть ровной, без уклона в сторону построек. Если грунт глинистый или песчаный, потребуется выемка на 20–30 см для подушки из щебня.
Для постоянной мангальной зоны из кирпича основание – самый важный этап. Фундамент делают плитный или ленточный. Глубина заложения – 40–50 см для пучинистых грунтов, 25–30 см для песчаных. Ширина подошвы – на 10 см больше планируемой кладки. Армирование выполняют прутком диаметром 10–12 мм с ячейкой 20х20 см. Бетон марки М200 заливают за один приём, чтобы избежать холодных швов. После заливки фундамент накрывают плёнкой на 5–7 дней. Гидроизоляцию из двух слоёв рубероида укладывают через неделю после снятия опалубки.
Выбор кирпича определяет долговечность всей конструкции. Топку выкладывают из шамотного огнеупорного кирпича марки ША или ШБ. Такой кирпич выдерживает прямой контакт с углями и перепады температур до 1300°C без растрескивания. Для внешних стен подойдёт полнотелый керамический кирпич марки М150. Пустотелый кирпич для кладки печей и мангалов не применяют – он разрушается при нагреве. Раствор для шамота готовят не на портландцементе, а на огнеупорной глине с шамотным порошком. Пропорция – 1 часть глины на 2 части порошка. Облицовочный кирпич кладут на цементно-известковый раствор.
Проект мангала с порталом считается базовым для новичков. Размер жаровни в плане – 60х50 см. Глубина топливника – 25–30 см. Такая глубина обеспечивает достаточную тягу и предотвращает перегрев мяса. Расстояние от колосников до решётки для жарки – 12–15 см. Высота портала над жаровней – 25–30 см. Дымоход выводят на высоту 2–2,5 метра от уровня топки. Сечение дымохода для такого мангала – 26х26 см или 26х13 см в кирпичах. Тягу регулируют задвижкой, которую монтируют на высоте 20 см от перекрыши.
Для семей из 3–4 человек хватает жаровни шириной 50 см. Если планируются частые застолья на 8–10 человек, ширину увеличивают до 80–90 см. При этом фундамент усиливают дополнительным армированием в месте под топкой. Мангал с боковыми столешницами удобен тем, что на них ставят решётки, шампуры и посуду. Ширина столешниц – 40–50 см. Кладку ведут с перевязкой швов в 2–3 ряда. Каждый 4-й ряд армируют металлической сеткой 50х50х4 мм, чтобы избежать трещин между швами.
Противопожарные требования к мангальной зоне регламентируются СП 1.13130.2020. Площадка вокруг очага должна быть выложена негорючим материалом. Минимальный радиус от края жаровни – 1,2 метра. Для покрытия используют клинкерную плитку, керамогранит, натуральный камень или бетонную брусчатку. Трава, опилки и сухие листья в радиусе 2 метров от очага недопустимы. Мангал оборудуют зонтом или козырьком, который отводит дым от места отдыха. Козырёк из листовой стали толщиной 3 мм крепят к задней стенке анкерами.
Для экономии бюджета делают комбинированные проекты. Нижнюю часть цоколя и столешницы выкладывают из кирпича, а топку вставляют готовой чугунной. Чугунная топка стоит 8–12 тысяч рублей, но не требует колосников и дымохода сложной конструкции. Кладка такого мангала занимает 2–3 дня против 5–7 дней для полноценного кирпичного. Недостаток комбинированного варианта – меньшая теплоёмкость. Чугун остывает за 1,5–2 часа, тогда как кирпичная кладка толщиной в полкирпича держит тепло до 4 часов.
Варианты планировки площадки под мангал
Площадка для мангала должна быть ровной и сухой. Минимальные габариты – 3х4 метра для мангала с одной столешницей и местом для хранения дров. Для мангала с барной стойкой или печью под каза́н размер увеличивают до 4х6 метров. Уклон площадки делают 1–2 градуса от очага к краю для стока дождевой воды. Грунт уплотняют виброплитой или ручной трамбовкой. На глинистых почвах делают дренажную канаву глубиной 30 см с отводом в сторону. Поверх подушки из щебня фракции 20–40 мм насыпают слой песка 10 см и проливают водой.
Бетонирование площадки выполняют с компенсационными швами. Карту бетона делят на отрезки по 1,5–2 метра. Швы нарезают алмазным диском через сутки после заливки. Это предотвращает появление трещин от перепадов температур. Армирование площадки – сетка из прутка 6 мм с ячейкой 15х15 см. Толщина бетона для пешеходной зоны – 10 см. Если по площадке будет заезжать газонокосилка или тачка, толщину увеличивают до 12 см. Морозостойкость бетона – не ниже F100. Через 28 дней бетон набирает 70% прочности, и на него можно укладывать плитку или камень.
Мощение плиткой – альтернатива бетону, которая проще в ремонте. Тротуарная плитка толщиной 40 мм подходит для площадок с нагрузкой до 200 кг/м². Клинкерная плитка толщиной 12 мм – для декоративной отделки без нагрузки. Плитку укладывают на цементно-песчаную смесь 1:3. Швы заполняют кварцевым песком фракции 0,5–1 мм. Для площадок под мангал не используют полимерпесчаную плитку – она деформируется под постоянным тепловым излучением. Оптимальный цвет плитки – тёмно-серый или терракотовый, так как на нём менее заметны следы от углей.
Зона отдыха вокруг мангала требует меблировки. Садовая мебель из ротанга или лиственницы сохраняет форму при перепадах влажности. Стулья и диваны расставляют на расстоянии 1,5–2 метра от жаровни. Ближе ставить нельзя – высокая температура и искры портят обивку и обжигают кожу. Стол для застолья устанавливают на расстоянии 2,5–3 метра. Столешница из керамогранита или обработанной доски толщиной 40 мм выдерживает вес посуды и горячих блюд. Для тени над зоной отдыха натягивают тент из полиэстера с УФ-защитой.
Освещение мангальной зоны делают функциональным, а не декоративным. Светильники монтируют на высоте 2,2–2,5 метра над площадкой. Лампы с цоколем E27 и мощностью 12 Вт дают 1000–1200 люменов, чего хватает на зону 3х4 метра. Корпуса светильников выбирают с классом защиты IP65 – они выдерживают дождь и пыль. Подвесные светильники над столом располагают на высоте 70–80 см, чтобы свет не бил в глаза. Для подсветки рабочей столешницы мангала используют ленту на 24 Вт с силиконовой изоляцией.
Система хранения возле мангала должна решать вопрос дров и угля. Дровницу делают под навесом с тремя стенками из кирпича или дерева. Размер поленницы – не менее 60х70х100 см для запаса на 5–7 приготовлений. Закрывать дрова наглухо полиэтиленом нельзя – дерево гниёт. Достаточно навеса из поликарбоната или металлочерепицы. Уголь хранят в герметичных контейнерах из оцинкованной стали объёмом 20–30 литров. Рядом с мангалом ставят ящик для пепла из нержавейки с крышкой.
Сборка мангала из кирпича своими руками
Порядовку – схему кладки – составляют заранее. Для проекта на 6 рядов высоты и 4 ряда ширины понадобится расчёт количества кирпича. На один ряд жаровни уходит 10–12 кирпичей, на топку – 15–18 шамотных. Внешние стены возводят в полкирпича (12 см) или в кирпич (25 см). Кладка в полкирпича дешевле, но промерзает быстрее – зимой мангал не используют. Для круглогодичного использования выбирают кладку в кирпич с утеплителем из базальтовой ваты 5 см.
Первый ряд выкладывают насухо без раствора для проверки горизонтальности. После выравнивания кирпичи укладывают на раствор толщиной 8–12 мм. Каждый кирпич пристукивают резиновым молотком. Вертикальность стен контролируют уровнем через каждые два ряда. Внутреннюю поверхность топки выкладывают шамотом с зазором 1 см от внешнего кирпича. Зазор заполняют базальтовым картоном – он гасит тепловое расширение. Без зазора шамотный кирпич даёт трещины при первом разжигании.
Колосниковую решётку монтируют на 3-м ряду кладки. Чугунные колосники размером 35х25 см устанавливают на шамотный кирпич. Решётка должна выниматься – это нужно для чистки зольника. Высота зольника – 15–20 см. Дверцу для выгребания золы делают с двух сторон топки. Оптимальный размер зольного окна – 25х15 см. Металлическую дверцу крепят на стальные усы, замурованные в кладку. Усы загибают внутрь и фиксируют раствором, чтобы дверца не выпала при нагреве.
Перекрытие над топкой – самый сложный узел. Для пролёта шириной 60 см нужны металлические уголки 50х50х5 мм. Уголки укладывают полкой вверх на противоположные стены топки. На них кладут перекрытие из шамотного кирпича «в замок» – кирпичи заклинивают друг друга. Перекрытие армируют кладочной сеткой через ряд. Металлические уголки после установки скрывают лицевым кирпичом. Если оставить уголки открытыми, они ржавеют и портят внешний вид.
Дымоход для мангала делают высотой 2–2,5 метра от топки. Сечение дымохода – 1/10 от площади топки. Для жаровни 60х50 см (0,3 м²) нужен дымоход 14х20 см. Внутреннюю поверхность штукатурят глиняным раствором с добавлением асбестовой крошки – это снижает сажеобразование. Сверху дымоход закрывают металлическим зонтом от дождя. Зонт должен возвышаться над трубой на 30 см. Без зонта внутрь дымохода попадает вода, которая разрушает кладку.
Перед первым розжигом мангал сушат 7–10 дней при температуре +15°C. Дверцы и задвижку держат открытыми. Влажность кладки определяют прикладыванием полиэтиленовой плёнки на ночь. Если утром под плёнкой нет конденсата, мангал готов. Первый розжиг делают бумагой и щепой – 2–3 цикла по 15 минут для прогрева кирпича. Постепенно увеличивают количество дров до полной загрузки. Трещины после первого прогрева затирают огнеупорной глиной.
Мангальная зона из кирпича служит 10–15 лет без капитального ремонта при условии правильной эксплуатации. Раз в год проверяют целостность кладки и швов в топке. Швы с трещинами восстанавливают шамотной мастикой на основе глины. Золу из зольника убирают после каждого использования – влажный пепел разъедает кирпич. Дымоход чистят 2 раза в год специальным ёршиком с грузом. Весной проводят ревизию металлических деталей – дверцы, задвижки, зонта. Ржавчину удаляют преобразователем ржавчины и красят термостойкой эмалью до 600°C.
Ключевые параметры и материалы для кирпичной мангальной зоны
В таблице ниже собраны основные технические характеристики, размеры и типы материалов, которые необходимо учитывать при самостоятельном строительстве мангальной зоны из кирпича. Все данные строго соответствуют описанию проектов и требованиям к обустройству площадки, приведённым в статье.
| Параметр / Элемент | Характеристика / Значение | Примечание / Условие |
|---|---|---|
| Расположение от дома | 8–12 метров | Оптимальное удаление для дыма и видимости |
| Не менее 5 метров от деревянных построек | Требование пожарной безопасности | |
| Фундамент (глубина) | 40–50 см (пучинистые грунты); 25–30 см (песчаные) | Плитный или ленточный |
| Ширина подошвы фундамента | На 10 см больше планируемой кладки | — |
| Армирование фундамента | Пруток 10–12 мм, ячейка 20х20 см | Бетон М200 |
| Гидроизоляция | Два слоя рубероида | Укладывается через неделю после снятия опалубки |
| Тип кирпича для топки | Шамотный огнеупорный (марки ША или ШБ) | Выдерживает до 1300°C |
| Полнотелый керамический М150 | Для внешних стен (не пустотелый) | |
| Раствор для шамота | 1 часть огнеупорной глины на 2 части шамотного порошка | Не на портландцементе |
| Размеры жаровни (базовый проект) | План: 60х50 см | Для семей из 3–4 человек |
| Глубина топливника: 25–30 см | Обеспечивает тягу | |
| Расстояние от колосников до решётки: 12–15 см | — | |
| Высота дымохода | 2–2,5 метра от уровня топки | Сечение: 26х26 см или 26х13 см |
| Ширина боковых столешниц | 40–50 см | Для удобства размещения посуды |
| Противопожарная зона (радиус) | 1,2 метра от края жаровни | Покрытие из негорючего материала |
| Минимальные габариты площадки | 3х4 метра (мангал + столешница) | — |
| 4х6 метров (с барной стойкой или печью под каза́н) | — | |
| Толщина бетона площадки | 10 см (пешеходная зона); 12 см (под нагрузку) | Морозостойкость не ниже F100 |
| Толщина тротуарной плитки | 40 мм (нагрузка до 200 кг/м²); 12 мм (декоративная) | Клинкерная или бетонная брусчатка |
| Расстояние от мебели до жаровни | 1,5–2 метра | Стулья и диваны |
| Высота светильников | 2,2–2,5 метра над площадкой | Класс защиты IP65 |
| Срок службы кирпичного мангала | 10–15 лет | Без капитального ремонта |
Тонкости строительства и эксплуатации мангальной зоны из кирпича
Какой фундамент нужен под кирпичный мангал и на какую глубину его закладывать?
Для постоянной мангальной зоны из кирпича основание — самый важный этап. Фундамент делают плитный или ленточный. Глубина заложения: 40–50 см для пучинистых грунтов, 25–30 см для песчаных. Ширина подошвы — на 10 см больше планируемой кладки. Армирование выполняют прутком диаметром 10–12 мм с ячейкой 20х20 см. Бетон марки М200 заливают за один приём, чтобы избежать холодных швов. После заливки фундамент накрывают плёнкой на 5–7 дней. Гидроизоляцию из двух слоёв рубероида укладывают через неделю после снятия опалубки.
Какой кирпич использовать для кладки топки и внешних стен мангала, чтобы конструкция не треснула?
Выбор кирпича определяет долговечность всей конструкции. Топку выкладывают из шамотного огнеупорного кирпича марки ША или ШБ. Такой кирпич выдерживает прямой контакт с углями и перепады температур до 1300°C без растрескивания. Для внешних стен подойдёт полнотелый керамический кирпич марки М150. Пустотелый кирпич для кладки печей и мангалов не применяют — он разрушается при нагреве.
Какие оптимальные размеры жаровни и дымохода для семьи из 3–4 человек?
Размер жаровни в плане — 60х50 см. Глубина топливника — 25–30 см. Расстояние от колосников до решётки для жарки — 12–15 см. Дымоход выводят на высоту 2–2,5 метра от уровня топки. Сечение дымохода для такого мангала — 26х26 см или 26х13 см в кирпичах. Для семей из 3–4 человек хватает жаровни шириной 50 см.
Какие противопожарные требования предъявляются к площадке вокруг мангала?
Противопожарные требования к мангальной зоне регламентируются СП 1.13130.2020. Площадка вокруг очага должна быть выложена негорючим материалом. Минимальный радиус от края жаровни — 1,2 метра. Для покрытия используют клинкерную плитку, керамогранит, натуральный камень или бетонную брусчатку. Трава, опилки и сухие листья в радиусе 2 метров от очага недопустимы. Мангал оборудуют зонтом или козырьком, который отводит дым от места отдыха.
Как правильно подготовить новый мангал к первому розжигу, чтобы не повредить кладку?
Перед первым розжигом мангал сушат 7–10 дней при температуре +15°C. Дверцы и задвижку держат открытыми. Влажность кладки определяют прикладыванием полиэтиленовой плёнки на ночь. Если утром под плёнкой нет конденсата, мангал готов. Первый розжиг делают бумагой и щепой — 2–3 цикла по 15 минут для прогрева кирпича. Постепенно увеличивают количество дров до полной загрузки. Трещины после первого прогрева затирают огнеупорной глиной.
