Зачем нужна фановая труба в частном доме
Любая канализация в частном доме работает не только под действием гравитации, но и за счет разницы давлений. Когда один из жильцов спускает воду в унитазе или сливает полную ванну, большой объем жидкости устремляется в стояк. Внутри трубы образуется зона разрежения. Если система не соединена с атмосферой, этот перепад давления высасывает воду из гидрозатворов ближайших сантехнических приборов. Гидрозатвор – это изогнутый участок трубы под раковиной или ванной, в котором постоянно находится вода. Он блокирует проникновение запахов из канализации в комнату. Когда вода из него уходит, ничто не мешает сероводороду и метану из сточной трубы попасть прямо в дом. Фановая труба решает эту проблему.
Фановая труба – это фактически продолжение канализационного стояка, которое выведено на крышу. Она соединяет внутреннюю канализацию с наружным воздухом. В момент сброса воды через фановую трубу в систему поступает воздух. Давление внутри труб выравнивается, и вода в сифонах остается на месте. Без такого вентиляционного выхода каждый спуск воды в доме будет сопровождаться бульканьем в раковинах и неприятным запахом. Те, кто уже сталкивался с «залповым сбросом» – когда одновременно работают стиральная машина и сливается унитаз, – знают, как быстро гостиная наполняется запахом канализации. Фановая труба устраняет этот эффект полностью.
Нормативные документы, в частности СП 30.13330.2020, прямо требуют установки вентиляции для внутренней канализации в домах выше одного этажа. Но и в одноэтажных коттеджах с двумя санузлами специалисты настоятельно советуют монтировать фановый стояк. Без него гидрозатворы срываются при любом объемном сливе. Важно понимать, что фановую трубу нельзя заменять обычным вентиляционным клапаном на чердаке. Клапан не обеспечивает должного притока воздуха при сильных разрежениях. Он подходит только для маленьких одноэтажных домов с одним санузлом. Во всех остальных случаях нужен полноценный выход на кровлю.
Из каких материалов и какого диаметра должна быть фановая труба
Для монтажа фановой трубы используют те же материалы, что и для внутренней канализации. Чаще всего это серый или рыжий полипропилен (ПП) или ПВХ. Рыжий полипропилен отличается повышенной стойкостью к ультрафиолету и перепадам температур. Если труба проходит через неотапливаемый чердак, стоит выбирать именно рыжий вариант. Серый пластик под действием мороза и солнца становится хрупким и может треснуть через пару лет. Еще один вариант – чугун. Чугунные фановые трубы ставят в домах с высокими требованиями к шумоизоляции. Пластик передает звуки текущей воды в комнаты, чугун глушит их. Но чугун тяжелый, дорогой и сложный в монтаже.
Диаметр фановой трубы должен быть не меньше диаметра самого большого стояка канализации. В частных домах стандартный стояк для унитаза имеет сечение 110 мм. Для кухонных моек и раковин достаточно 50 мм. Фановую трубу всегда ставят диаметром 110 мм. Если в доме есть два или три стояка, их объединяют общей фановой трубой того же сечения. Уменьшать диаметр нельзя: это создаст сопротивление потоку воздуха. При одновременной работе нескольких сантехнических приборов труба 50 мм просто не сможет пропустить нужный объем воздуха. Давление в системе упадет, и гидрозатворы сорвутся.
Длина фановой трубы должна быть достаточной, чтобы вывести ее на 0,5–1 метр выше конька кровли. Чем выше труба, тем лучше тяга. Если кровля плоская, трубу поднимают минимум на 30 см от ее поверхности. Важный момент: труба не должна заканчиваться внутри чердака. Это прямое нарушение строительных норм. На чердаке воздух стоит, запахи из трубы будут накапливаться и через неплотности перекрытий проникать в жилые комнаты. Вывод трубы обязан быть выше кровельного покрытия, в зону активного движения воздуха.

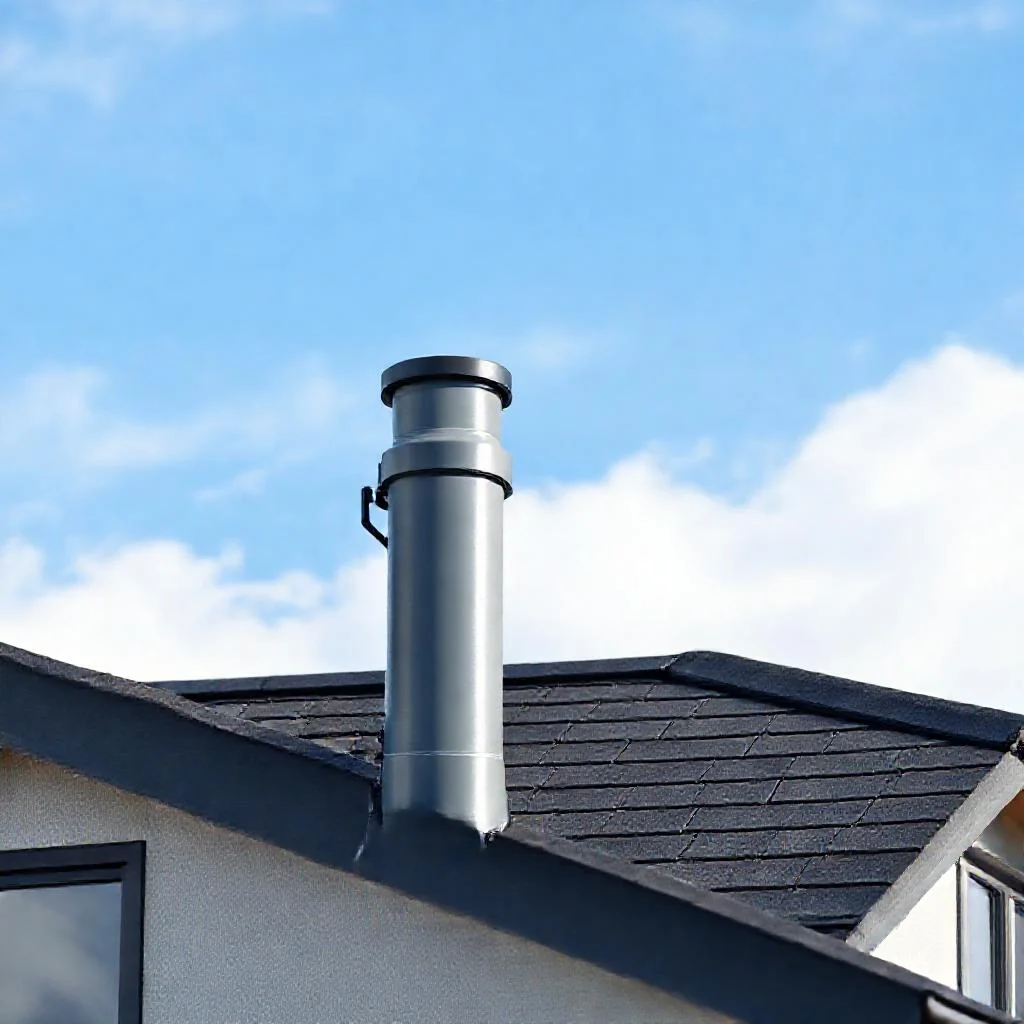

Правила вывода фановой трубы на кровлю
Вывод фановой трубы на кровлю требует соблюдения нескольких инженерных правил. Выход не должен располагаться рядом с окнами, вентиляционными решетками или дымоходами. Минимальное расстояние от окна до оголовка фановой трубы – 4 метра по горизонтали. Это нужно, чтобы запахи не затягивались обратно в дом через открытые форточки. Если на крыше есть мансардные окна, трубу уводят в сторону, подальше от них. Оголовок трубы нельзя накрывать дефлектором или зонтиком, если это не предусмотрено конструкцией. Накинутый колпак снижает тягу и может обледенеть зимой. В нормальных условиях достаточно открытого среза трубы.
Для прохода через кровлю используют специальный проходной элемент – кровельный проход. Он герметизирует место стыка трубы и кровельного материала. Для мягкой черепицы – это резиновый уплотнитель с фланцем. Для металлочерепицы или профнастила – металлический патрубок с юбкой, который подгибается под волну листа. Важно, чтобы проход находился выше точки возможного скопления снега. В регионах с сильными снегопадами трубу поднимают на высоту снегового покрова, иначе в оттепель вода попадет внутрь стыка. На практике это означает, что в северных районах фановую трубу выводят на 2,5 метра от плоскости крыши.
Самая распространенная ошибка при монтаже – это установка фановой трубы в непосредственной близости от дымохода отопления. Разогретый дым и горячий воздух из печной трубы разрушают пластик. Пластиковая фановая труба деформируется, теряет герметичность, а в худшем случае начинает плавиться. Между фановой трубой и любым дымоходом должно быть не менее 0,5 метра чистого расстояния. Если стены печной трубы нагреваются сильно, расстояние увеличивают до метра. Для защиты трубы от внешних механических повреждений на высоте до 2 метров от уровня земли ее иногда закрывают металлическим кожухом, но на кровле такая защита обычно не нужна.
Типичные ошибки и мифы о фановой трубе
Существует мнение, что фановую трубу можно заменить автоматическим вакуумным клапаном. Это частично верно, но с оговорками. Вакуумный клапан работает только в одной точке. Если в доме несколько стояков, клапан на одном из них не спасет гидрозатворы на другом конце системы. Кроме того, клапан – это механическое устройство с мембраной. Он засоряется пылью, замерзает или залипает. Через год эксплуатации надежность такого решения падает. Фановая труба – это пассивная система без подвижных деталей. Она работает десятки лет без обслуживания. Выбор в пользу клапана – это компромисс для дачного домика, который используется от случая к случаю. Для постоянного проживания нужна труба.
Еще одна ошибка – установка фановой трубы без уклона или с обратным уклоном. Труба должна идти строго вертикально от стояка до выхода на кровлю. Любой горизонтальный участок или изгиб под 90 градусов ухудшает вентиляцию. На изгибах скапливается конденсат, который зимой замерзает и полностью перекрывает сечение трубы. Лучше сделать два поворота по 45 градусов, чем один прямой. Если без горизонтального участка не обойтись, его длина не должна превышать 1 метр. И обязательно положить трубу с уклоном не менее 2% в сторону стояка, чтобы конденсат стекал вниз, а не в воздух.
Третий миф – чем выше труба, тем лучше. Высота трубы должна быть оптимальной. Если поднять ее на 3 метра над коньком, в сильный ветер в ней создастся избыточное давление. Ветер будет загонять воздух в стояк, а не вытягивать его. Это может привести к обратному эффекту: гидрозатворы начнут срываться не от разрежения, а от избыточного давления. Нормальная высота – 0,5–1 метр над коньком или 0,3 метра над плоской крышей с парапетом. Превышение этих значений не дает выигрыша в тяге, а только создает дополнительную парусность и риск обледенения.
Как проверить, работает ли фановая труба правильно
Любой владелец частного дома может самостоятельно проверить эффективность фановой системы. Зайдите в комнату, расположенную дальше всего от стояка, откройте кран с горячей водой на полную мощность и одновременно спустите воду в унитазе. Если в раковине не раздалось громкого хлюпающего звука, если уровень воды в унитазе не колеблется – система работает нормально. Появление этих звуков говорит о том, что воздуха не хватает. Вторая проверка – понюхайте воздух около входной двери в санузел через час после последнего использования воды. Если запах канализации слышен – либо нарушена герметичность стыков, либо фановая труба забита, либо ее высота недостаточна.
Зимой нужно обращать внимание на образование инея или наледи вокруг выхода трубы. Если на оголовке наросла ледяная корка, которая перекрывает отверстие, – это проблема. Трубу необходимо утеплить на участке прохода через холодный чердак. Для утепления используют минеральную вату в оболочке или пенополистирольные скорлупы. Утеплитель должен быть влагостойким и негорючим. Замерзание фановой трубы – одна из частых зимних поломок в частных домах. Ледяная пробка полностью блокирует вентиляцию, и все запахи идут в дом. Чтобы этого избежать, труба должна проходить через теплый контур здания. Если чердак холодный, участок трубы обязательно утепляют слоем не менее 50 мм.
Иногда проблема решается банальной чисткой. В фановую трубу могут попасть листья, ветки или птичьи гнезда. Если дом стоит под деревьями, оголовок стоит защитить мелкоячеистой сеткой из нержавейки. Но крепить сетку нужно так, чтобы она не мешала проходу воздуха и не создавала засора. Оптимальное решение – сетка с ячейкой 10×10 мм. Она пропускает воздух, но задерживает мусор. Каждую осень стоит осматривать выход трубы. Если сетка забита листвой, ее нужно чистить. Иначе листва подгнивает, превращается в плотную кашицу и создает пробку, которая не пропускает воздух.
Правила утепления и шумоизоляции фановой трубы
Фановая труба в холодном климате требует обязательного утепления. Причина не только в защите от замерзания. Когда теплый влажный воздух из канализации поднимается по холодной трубе, на внутренних стенках выпадает конденсат. Капли воды стекают вниз по стояку и впитываются в материал перекрытия. Появляются мокрые пятна на потолке, гниль и плесень. Утепление трубы решает эту проблему. Толщина утеплителя зависит от региона. Для средней полосы достаточно 50 мм базальтовой ваты. Для северных регионов – 100 мм. Утеплитель должен быть паропроницаемым, чтобы влага не скапливалась под оболочкой.
Шумоизоляция фановой трубы не менее важна. Пластиковая труба диаметром 110 мм передает шум воды в комнаты. Особенно это слышно ночью, когда кто-то спускает воду на втором этаже, а спальня находится на первом. Для снижения уровня шума трубу оборачивают звукоизоляционными матами на основе каучука или вспененного полиэтилена. Толщина мата должна быть не менее 15 мм. Полноценная звукоизоляция снижает шум на 15–20 дБ. Шепот становится не слышен. Еще один способ – использовать трубы с минеральным наполнителем. Такие трубы стоят дороже, но почти не передают вибрацию. Стандартный серый пластик – самый шумный, поэтому его всегда маскируют в коробах.
Проход фановой трубы через перекрытия не должен быть жестким. Между трубой и краем отверстия в плите оставляют зазор 5–10 мм. Этот зазор заполняют негорючим герметиком или минеральной ватой. Жесткое крепление передает шум от трубы на строительные конструкции. В результате звук воды слышен во всем доме. Для крепления трубы к стенам используют хомуты с резиновой прокладкой. Обычные пластиковые хомуты без прокладки работают как резонаторы. Они только усиливают шум. Все эти детали в комплексе дают тихую и долговечную работу фановой системы на десятки лет.
Ключевые параметры и правила монтажа фановой трубы для канализации
В таблице ниже приведены сводные данные из статьи, касающиеся диаметра, высоты вывода, материалов и критических ограничений при установке фановой трубы. Все значения строго соответствуют тексту и помогут избежать типичных ошибок при проектировании вентиляции канализации в частном доме.
| Параметр / Характеристика | Норма / Значение | Примечание (из текста) |
|---|---|---|
| Минимальный диаметр фановой трубы | 110 мм | Не меньше сечения самого большого стояка (для унитаза). Уменьшать диаметр нельзя — это создаст сопротивление потоку воздуха. |
| Диаметр для кухонных моек и раковин | 50 мм | Для этих приборов достаточно, но фановую трубу всегда ставят 110 мм. |
| Высота над коньком кровли (скатная крыша) | 0,5–1 метр | Оптимальная высота. Превышение (более 1 м) не дает выигрыша в тяге, но создает парусность и риск обледенения. |
| Высота над плоской кровлей (с парапетом) | Минимум 30 см (0,3 м) | Для плоской крыши. |
| Расстояние от окна до оголовка трубы | Не менее 4 метров по горизонтали | Чтобы запахи не затягивались обратно в дом через форточки. |
| Расстояние до дымохода (печной трубы) | Не менее 0,5 метра (при сильном нагреве — до 1 метра) | Горячий воздух разрушает пластик, возможна деформация и плавление. |
| Материалы изготовления | Полипропилен (ПП) / ПВХ (серый или рыжий) или чугун | Рыжий ПП — для неотапливаемых чердаков (стойкость к УФ и морозу). Чугун — для шумоизоляции. |
| Утепление (для холодных регионов) | 50 мм (средняя полоса), 100 мм (северные регионы) | Базальтовая вата (паропроницаемая). Утеплитель должен быть влагостойким и негорючим. |
| Толщина шумоизоляции | Не менее 15 мм | Используются маты на основе каучука или вспененного полиэтилена, снижают шум на 15–20 дБ. |
| Уклон горизонтального участка (если неизбежен) | Не менее 2% в сторону стояка | Для стекания конденсата. Длина такого участка не должна превышать 1 метр. |
| Ячейка защитной сетки на оголовок | 10×10 мм | Защита от листьев и птиц, но не мешает проходу воздуха. |
| Высота подъема для снежных регионов | До 2,5 метров от плоскости крыши | Чтобы труба оказалась выше уровня снегового покрова. |
Часто задаваемые вопросы о фановой трубе
Почему нельзя заменить фановую трубу вакуумным клапаном?
Вакуумный клапан работает только в одной точке. Если в доме несколько стояков, клапан на одном из них не спасет гидрозатворы на другом конце системы. Кроме того, клапан — это механическое устройство с мембраной, которое засоряется пылью, замерзает или залипает, и через год эксплуатации его надежность падает. Для постоянного проживания и надежной работы нужна фановая труба, которая является пассивной системой без подвижных деталей и работает десятки лет без обслуживания. Клапан подходит только для маленьких одноэтажных домов с одним санузлом.
Какой диаметр должна иметь фановая труба?
Диаметр фановой трубы должен быть не меньше диаметра самого большого стояка канализации. В частных домах стандартный стояк для унитаза имеет сечение 110 мм, поэтому фановую трубу всегда ставят диаметром 110 мм. Если в доме есть два или три стояка, их объединяют общей фановой трубой того же сечения. Уменьшать диаметр нельзя, так как это создаст сопротивление потоку воздуха — при одновременной работе нескольких сантехнических приборов труба 50 мм просто не сможет пропустить нужный объем воздуха, давление в системе упадет, и гидрозатворы сорвутся.
На какую высоту нужно выводить фановую трубу над крышей?
Длина фановой трубы должна быть достаточной, чтобы вывести ее на 0,5–1 метр выше конька кровли. Чем выше труба, тем лучше тяга. Если кровля плоская, трубу поднимают минимум на 30 см от ее поверхности. Превышать эти значения не стоит, так как если поднять трубу на 3 метра над коньком, в сильный ветер в ней создастся избыточное давление, и ветер будет загонять воздух в стояк, а не вытягивать его. Это может привести к срыву гидрозатворов от избыточного давления.
Почему фановую трубу нельзя выводить в чердак?
Вывод трубы обязан быть выше кровельного покрытия, в зону активного движения воздуха. Заканчивать трубу внутри чердака — это прямое нарушение строительных норм. На чердаке воздух стоит, поэтому запахи из трубы будут накапливаться и через неплотности перекрытий проникать в жилые комнаты.
Как проверить, правильно ли работает фановая труба?
Любой владелец частного дома может проверить эффективность системы: зайдите в комнату, расположенную дальше всего от стояка, откройте кран с горячей водой на полную мощность и одновременно спустите воду в унитазе. Если в раковине не раздалось громкого хлюпающего звука, и уровень воды в унитазе не колеблется — система работает нормально. Появление этих звуков говорит о том, что воздуха не хватает. Вторая проверка — понюхайте воздух около входной двери в санузел через час после последнего использования воды. Если запах канализации слышен — либо нарушена герметичность стыков, либо фановая труба забита, либо ее высота недостаточна.
