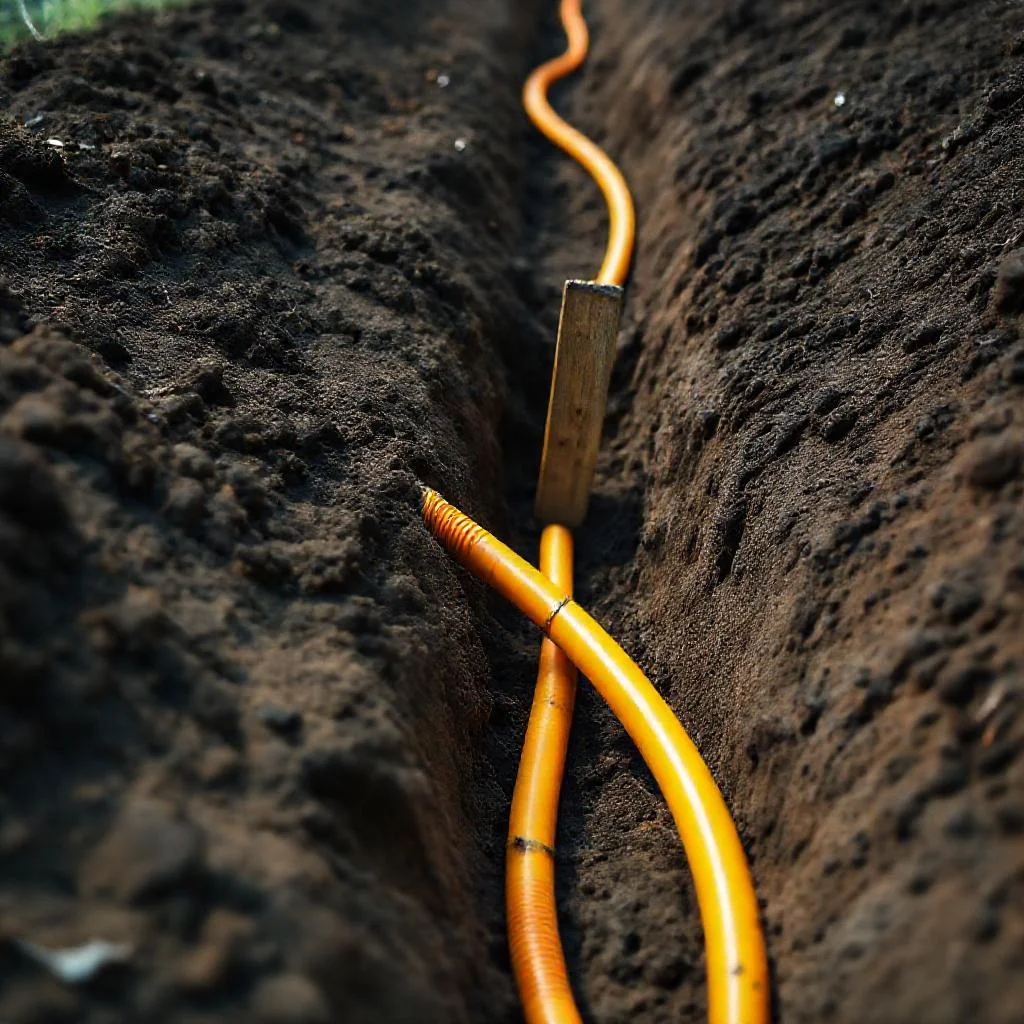

Правила прокладки кабеля в траншее для уличного освещения загородного участка
Освещение загородного участка перестает быть роскошью. Это необходимость для безопасности передвижения в темноте и защиты территории от проникновения. Только вот ошибки при прокладке кабеля превращают удобную систему в источник постоянных проблем. Короткое замыкание, повреждение изоляции корнями деревьев или перелом жилы из-за пучения грунта – типичные последствия неправильного монтажа.
Правила устройства электроустановок (ПУЭ) – это не бюрократический документ, а свод инженерных решений, проверенных десятилетиями. Следование этим нормам гарантирует, что линия освещения прослужит 25–30 лет без аварийных ремонтов. Важно понимать: ПУЭ регламентирует не абстрактные требования, а конкретные физические параметры защиты кабеля от механических нагрузок, влаги и перепадов температуры.
Траншея для уличного освещения копается на глубину не менее 0,7 метра. Это не случайная цифра. На такой глубине кабель оказывается ниже зоны промерзания грунта в большинстве регионов средней полосы России. Глубина промерзания там составляет 1,0–1,5 метра, но кабель бронированный или проложенный в трубе не боится циклов замерзания-оттаивания. Главное – уберечь его от механического давления, которое создают верхние слои грунта, двигающиеся при пучении.
Выбор кабеля для уличного освещения начинается с понимания его маркировки. ПУЭ предписывает использовать для подземной прокладки бронированные кабели с усиленной изоляцией. Оптимальный вариант – кабель ВБбШв (ВВГнг с броней из двух стальных лент). Его медные жилы сечением 1,5 или 2,5 мм² обеспечивают питание для 10–15 светильников с общей мощностью до 3,5 кВт. Стальная броня защищает от прокусов корнями и случайных ударов лопатой при земляных работах. Если почва на участке каменистая, лучше использовать кабель с алюминиевой броней – он легче гнется при обводе валунов.
Для питания каждой линии освещения используется отдельный кабель. Сечение жилы рассчитывается по суммарной мощности светильников. ПУЭ предписывает закладывать запас по току не менее 25 процентов. Для группы из пяти светодиодных светильников с потреблением 50 Вт каждый нужен кабель сечением 1,5 мм². Этого хватит для запаса прочности без перегрева жилы. Если планируется установка галогенных прожекторов или мощных ламп накаливания, сечение увеличивается до 4 мм² на каждую линию.
Технология копки траншеи и подготовки основания
Дно траншеи выравнивается и очищается от камней, корней деревьев и строительного мусора. Любой острый предмет может повредить изоляцию при обратной засыпке. Поверх выровненного грунта насыпается песчаная подушка толщиной 10 сантиметров. Песок выполняет дренажную функцию – он отводит влагу от кабеля и создает упругую прослойку, которая принимает на себя нагрузку от пучения грунта.
Если почва на участке глинистая или суглинистая, толщину песчаной подушки увеличивают до 15 сантиметров. Глина расширяется при замерзании неравномерно, и кабель без песчаной защиты просто пережимается. Песок предварительно увлажняется и трамбуется. Использовать щебень или гравий в нижнем слое нельзя – острые края камней прорезают изоляцию даже через защитную оболочку кабеля.
Ширина траншеи для одиночного кабеля составляет 20–30 сантиметров. Этого достаточно для удобства укладки и обеспечения доступа для монтажных работ. Если в одной траншее прокладывается несколько кабелей, расстояние между ними по ПУЭ должно составлять не менее 10 сантиметров по горизонтали. Это исключает взаимный нагрев жил при длительной работе и облегчает поиск повреждений в будущем.
Прямо на дно траншеи укладывать кабель категорически запрещено. Даже бронированный кабель требует защиты от контакта с грунтом. Если нет возможности проложить кабель в трубе, ПУЭ разрешает укладку непосредственно в грунт при условии, что сверху и снизу есть песчаная подушка. Практика показывает, что кабель в ПНД-трубе служит дольше – труба берет на себя деформации грунта и защищает от влаги. При этом труба должна быть гофрированной с зондом – это облегчает замену кабеля без вскрытия земли.
Использование труб и защита от механических повреждений
ПНД-труба для прокладки кабеля выбирается с диаметром не менее 20 миллиметров для одного кабеля сечением 2,5 мм². Труба меньшего диаметра создает проблемы при протяжке – кабель перегибается, страдает изоляция. Оптимальный диаметр для двух параллельных линий – 32 миллиметра. Труба укладывается в траншею с небольшим запасом длины на поворотах – примерно плюс 5–7 процентов от длины прямого участка. Это компенсирует температурное расширение материала.
Все повороты и изгибы трассы выполняются только с использованием угловых соединителей или плавных радиусов. Радиус изгиба кабеля не должен быть меньше 10 его наружных диаметров. Для кабеля толщиной 15 миллиметров радиус поворота составляет 150 миллиметров. Если согнуть кабель круче, внутренние жилы получают микротрещины, которые со временем приведут к обрыву цепи. В местах входа кабеля в здание или в столб освещения устанавливаются герметичные вводы – сальники, которые предотвращают попадание влаги внутрь трубы.
Если траншея проходит под дорожками или парковочными местами для автомобилей, глубина закладки увеличивается до 1 метра. Дополнительно труба закрывается бетонной стяжкой толщиной 5–7 сантиметров. ПУЭ называет это механической защитой. Без бетона кабель пережимается колесами автомобиля даже на глубине 0,7 метра – нагрузка от двухтонного авто сосредотачивается в одной точке, и грунт проседает неравномерно.
Перед засыпкой труба с кабелем фиксируется песчаной подушкой толщиной 10 сантиметров. Песок трамбуется только руками или деревянной трамбовкой. Использование виброплиты поверх трубы приводит к ее деформации и повреждению изоляции. После засыпки песка следует слой грунта толщиной 20–30 сантиметров, но это уже не трамбуется – грунт оседает естественным путем. Ускоренная трамбовка вызывает разрыв трубы на стыках.
Глубина закладки и особенности грунта
Показатель глубины промерзания берется из таблиц для конкретного региона. Для Московской области это 1,4 метра, для Ленинградской – 1,2 метра, для южных регионов – 0,6–0,8 метра. Если кабель заглублен меньше, чем на 0,7 метра, но при этом находится в трубе с песчаной подушкой, он выдерживает промерзание. Грунт, расширяясь, давит на трубу, но песок гасит эти движения. Кабель без трубы на глубине 0,5 метра гарантированно повредится после первой зимы с обильными осадками – влажный грунт вспучивается неравномерно, и изоляция рвется в местах перегибов.
На участках с высоким уровнем грунтовых вод (выше 1 метра от поверхности) устраивается дренаж вокруг траншеи. ПУЭ рекомендует укладывать трубу с кабелем в слой щебня, но с обязательной изоляцией геотекстилем. Щебень отводит воду от кабеля, а геотекстиль предотвращает заиливание дренажа. Без отвода воды кабель постоянно находится в мокрой среде – это ускоряет коррозию брони и разрушение изоляции. Для участков с подтоплением используется специальный кабель с гидрофобным заполнением внутренних пустот.
Если траншея пересекает корневые системы деревьев, расстояние между корнями и кабелем должно составлять не менее 50 сантиметров. Корни выделяют кислоты, которые разъедают изоляцию. Даже броня не всегда спасает – стальная лента корродирует в кислой среде за 5–7 лет. В таких местах кабель заключается в металлическую трубу, но используется только оцинкованный вариант – черная сталь проржавеет быстрее, чем кабель.
Скалистые грунты – самый сложный случай. Траншея в скале заглубляется меньше, чем положено по нормам, но ПУЭ допускает отклонения. Кабель в скальном грунте укладывается в трубу и заливается цементно-песчаной смесью. Это создает монолитную обойму, которая защищает кабель от сдвига породы при перепадах температур. Сверху укладывается армирующая сетка для предотвращения растрескивания бетона.
Монтаж соединительных муфт и ввод в дом
Соединять кабель на уличных участках можно только в герметичных муфтах. Сварка скруток – грубейшее нарушение ПУЭ, которое приводит к нагреву в месте соединения и пожару. Используются термоусаживаемые муфты с жидким герметиком или механические соединители с гелевым наполнением. Температура эксплуатации таких муфт – от минус 60 до плюс 70 градусов по Цельсию. Для уличного освещения этого запаса хватает с избытком, но важна правильная усадка: нагревать муфту нужно строительным феном при температуре 150–170 градусов. Пламя горелки использовать нельзя – оно пережигает изоляцию.
Каждая соединительная муфта помещается в бетонный колодец или в кирпичный приямок. Закапывать муфту в землю напрямую запрещено. Колодец защищает от влаги и механических нагрузок, а также дает доступ для ремонта. Если в дальнейшем потребуется замена участка кабеля, муфта в колодце легко отсоединяется без вскрытия всей трассы. Глубина колодца – 0,5–0,6 метра, дно засыпается щебнем для дренажа. Крышка колодца поднимается над уровнем земли на 5–10 сантиметров, чтобы талая вода не затекала внутрь.
Ввод кабеля в распределительный щит дома выполняется через изогнутую металлическую трубу. Высота изгиба трубы над землей – не менее 1,8 метра, чтобы случайно не задеть кабель газонокосилкой или триммером. На конце трубы устанавливается уплотнительная манжета, которая предотвращает попадание насекомых и пауков в щиток. Внутри щитка ставится отдельный автоматический выключатель на каждую линию освещения с номиналом 10 А для кабеля сечением 1,5 мм² и 16 А для кабеля сечением 2,5 мм².
Заземление для уличного освещения – обязательное условие ПУЭ. Система заземления выполняется через отдельный контур или через шину PE в щитке. Металлические корпуса светильников, столбы из металла и броня кабеля соединяются с заземляющим проводником. Сечение заземляющей жилы должно быть равно сечению фазной – если фаза 4 мм², то заземление тоже 4 мм². Экономия на заземлении приводит к тому, что при пробое изоляции корпус светильника оказывается под напряжением 220 вольт – это смертельно опасно при случайном касании влажными руками.
Обратная засыпка и маркировка трассы
После укладки кабеля и проверки сопротивления изоляции (норма – 0,5 МОм и выше) траншея засыпается слоем песка толщиной 10 сантиметров. Песок трамбуется без фанатизма – достаточно простучать его лопатой. Затем насыпается слой грунта толщиной 30 сантиметров, но уже без трамбовки. Полная засыпка траншеи выполняется через две-три недели после усадки грунта естественным путем. Если засыпать сразу, земля проседает и образует канавы, куда затекает дождевая вода – она размывает песок и оголяет кабель.
Поверх засыпанной траншеи укладывается сигнальная лента с надписью «Осторожно, кабель!». Лента располагается на глубине 30 сантиметров от поверхности. Это предупредительный знак для тех, кто будет копать на участке в будущем – газон перекапывают каждые несколько лет, и лента вовремя останавливает лопату. Ширина ленты – 15–20 сантиметров, цвет – красный или оранжевый. Размещать ленту глубже бесполезно: если кто-то роет яму под столб или дерево, он просто не заметит ленту на глубине 0,5 метра, а копать будет на метр.
Кабель, проложенный в земле, не должен иметь незащищенных участков. Если на трассе встречается поворот или изменение направления, место фиксируется на плане участка. Даже при наличии сигнальной ленты найти точное расположение кабеля через 10 лет без плана невозможно. Составляется схема прокладки с привязкой к постоянным ориентирам – углу дома, столбу забора, дорожке. Схема хранится вместе с документацией на электроснабжение участка. Практика показывает, что схема экономит несколько дней работы при ремонте или подключении новых светильников.
Проверка изоляции и пусконаладочные работы
Перед засыпкой траншеи в любом случае проводится замер сопротивления изоляции мегаомметром. Прибор подает напряжение 1000–2500 вольт на жилы кабеля. Нормальное сопротивление изоляции для нового кабеля – не менее 20 МОм. Если показатель ниже 0,5 МОм, это признак повреждения изоляции или переувлажнения кабеля. Даже если внешних дефектов нет, такой кабель не закапывается – его извлекают, просушивают и проверяют заново. Мегаомметр показывает проблему еще до того, как она проявится коротким замыканием.
После засыпки трассы проводится повторный замер сопротивления изоляции. Если показатели упали по сравнению с первоначальными, значит, кабель был поврежден при засыпке. В этом случае траншея вскрывается и поврежденный участок заменяется. Проще сразу менять кусок кабеля, чем искать место утечки тока. Поиск микропробоя под землей обходится дороже и отнимает больше времени, чем замена 5–10 метров кабеля.
Ввод линии в эксплуатацию невозможен без проверки работы автоматов защиты. Для уличного освещения обязательно устанавливается устройство защитного отключения (УЗО) с током утечки 30 мА. Если УЗО срабатывает при включении, это указывает на утечку тока через изоляцию – значит, кабель поврежден. ПУЭ допускает установку УЗО с током утечки 100 мА для линий, питающих несколько светильников, но только в паре с автоматическим выключателем. Без УЗО утечка тока незаметна, пока не случится короткое замыкание.
Светильники подключаются к кабелю через герметичные клеммники внутри столба или опоры. Открытые скрутки на улице запрещены. Каждая опора снабжается отдельным ответвлением от магистрального кабеля через push-up соединители. Это позволяет отключить один фонарь для ремонта без обесточивания всей линии. Зажимы рассчитаны на ток до 25 А и герметизируются силиконовым компаундом. При установке соединителя контактная группа смазывается специальной пастой, которая предотвращает окисление алюминия, если кабель с алюминиевыми жилами.
Правильная прокладка кабеля по ПУЭ – это не роскошь, а экономия денег и времени в долгосрочной перспективе. Ошибки на этапе монтажа приводят к тому, что через год-два освещение на участке перестает работать, и приходится вскрывать траншею, менять кабель, восстанавливать газон. Один грамотно проложенный метр кабеля стоит копейки по сравнению с затратами на аварийный ремонт. Поэтому нормы ПУЭ – это не препятствие, а инструкция, как сделать так, чтобы свет на участке горел всегда, независимо от погоды и времени года.
Основные параметры прокладки кабеля по ПУЭ для загородного освещения
В этой таблице систематизированы ключевые нормативные требования ПУЭ, регламентирующие глубину закладки, защиту кабеля, характеристики соединителей и параметры автоматики. Все цифры строго соответствуют данным из статьи.
| Параметр | Значение / Требование | Примечание (по тексту) |
|---|---|---|
| Глубина траншеи (основная) | не менее 0,7 метра | Ниже зоны промерзания для большинства регионов средней полосы |
| Глубина траншеи под дорожками/парковкой | 1 метр | Дополнительно требуется бетонная стяжка 5–7 см |
| Толщина песчаной подушки (дно) | 10 сантиметров | Для обычных грунтов |
| Толщина песчаной подушки (глина/суглинок) | 15 сантиметров | Предотвращает пережатие кабеля при пучении |
| Ширина траншеи (одиночный кабель) | 20–30 сантиметров | Для удобства монтажа и доступа |
| Расстояние между кабелями в одной траншее | не менее 10 сантиметров | По горизонтали, исключение взаимного нагрева |
| Рекомендуемый тип кабеля | ВБбШв (бронированный, две стальные ленты) | Защита от корней и случайных ударов лопатой |
| Сечение жил (стандарт) | 1,5 мм² или 2,5 мм² | Обеспечивает питание 10–15 светильников до 3,5 кВт |
| Запас по току (ПУЭ) | не менее 25 процентов | Для исключения перегрева жилы |
| Диаметр ПНД-трубы (1 кабель 2,5 мм²) | не менее 20 миллиметров | Для свободной протяжки без повреждения изоляции |
| Диаметр ПНД-трубы (две линии) | 32 миллиметра | Оптимальный размер |
| Запас длины трубы на поворотах | +5–7 процентов | Компенсация температурного расширения |
| Радиус изгиба кабеля | не менее 10 наружных диаметров | Пример: для кабеля 15 мм радиус = 150 мм |
| Глубина сигнальной ленты | 30 сантиметров от поверхности | Предупредительный знак для земляных работ |
| Норма сопротивления изоляции (приемка) | не менее 0,5 МОм | Минимально допустимое значение |
| Норма сопротивления изоляции (новый кабель) | не менее 20 МОм | При замере мегаомметром 1000–2500 В |
| Номинал автомата (кабель 1,5 мм²) | 10 А | Для каждой линии освещения |
| Номинал автомата (кабель 2,5 мм²) | 16 А | Для каждой линии освещения |
| Ток утечки УЗО (основной) | 30 мА | Для уличного освещения |
| Ток утечки УЗО (допустимый для нескольких линий) | 100 мА | Только в паре с автоматическим выключателем |
| Глубина колодца для муфты | 0,5–0,6 метра | Дно засыпается щебнем, крышка выше земли на 5–10 см |
| Высота вводной трубы в щит | не менее 1,8 метра | Над землей, для защиты от газонокосилки |
| Температура усадки муфты | 150–170 °C | Строительным феном, пламя горелки запрещено |
| Расстояние до корней деревьев | не менее 50 сантиметров | Для защиты от кислот, разъедающих изоляцию |
| Срок службы линии (при соблюдении ПУЭ) | 25–30 лет | Без аварийных ремонтов |
Экспертные разъяснения по заглублению и защите кабеля для уличного освещения
Какая минимальная глубина траншеи требуется для прокладки кабеля уличного освещения по ПУЭ?
Согласно ПУЭ, траншея для уличного освещения должна копаться на глубину не менее 0,7 метра. Такая глубина размещает кабель ниже зоны промерзания грунта в большинстве регионов средней полосы России. Несмотря на то, что глубина промерзания там составляет 1,0–1,5 метра, бронированный кабель или кабель, проложенный в трубе, не боится циклов замерзания-оттаивания. Главная цель — защитить его от механического давления, создаваемого верхними слоями грунта при пучении.
Какой тип кабеля предписывает ПУЭ для подземной прокладки освещения?
ПУЭ предписывает использовать для подземной прокладки бронированные кабели с усиленной изоляцией. Оптимальным вариантом является кабель ВБбШв (ВВГнг с броней из двух стальных лент). Его медные жилы сечением 1,5 или 2,5 мм² способны обеспечить питание для 10–15 светильников с общей мощностью до 3,5 кВт. Стальная броня защищает кабель от прокусов корнями и случайных ударов лопатой при земляных работах.
Как рассчитывается сечение жилы кабеля для группы светильников?
Сечение жилы рассчитывается по суммарной мощности светильников. ПУЭ предписывает закладывать запас по току не менее 25 процентов. Для группы из пяти светодиодных светильников с потреблением 50 Вт каждый требуется кабель сечением 1,5 мм². Если планируется установка галогенных прожекторов или мощных ламп накаливания, сечение увеличивается до 4 мм² на каждую линию.
Какие требования предъявляются к песчаной подушке в траншее?
Поверх выровненного грунта насыпается песчаная подушка толщиной 10 сантиметров. Если почва на участке глинистая или суглинистая, толщину песчаной подушки увеличивают до 15 сантиметров. Песок предварительно увлажняется и трамбуется. Важно: использовать щебень или гравий в нижнем слое запрещено, так как острые края камней могут прорезать изоляцию даже через защитную оболочку кабеля.
На каком расстоянии от корней деревьев можно прокладывать кабель?
Если траншея пересекает корневые системы деревьев, расстояние между корнями и кабелем должно составлять не менее 50 сантимметров. Корни выделяют кислоты, которые разъедают изоляцию. Даже броня не всегда спасает — стальная лента корродирует в кислой среде за 5–7 лет. В таких местах кабель рекомендуется заключать в оцинкованную металлическую трубу.
