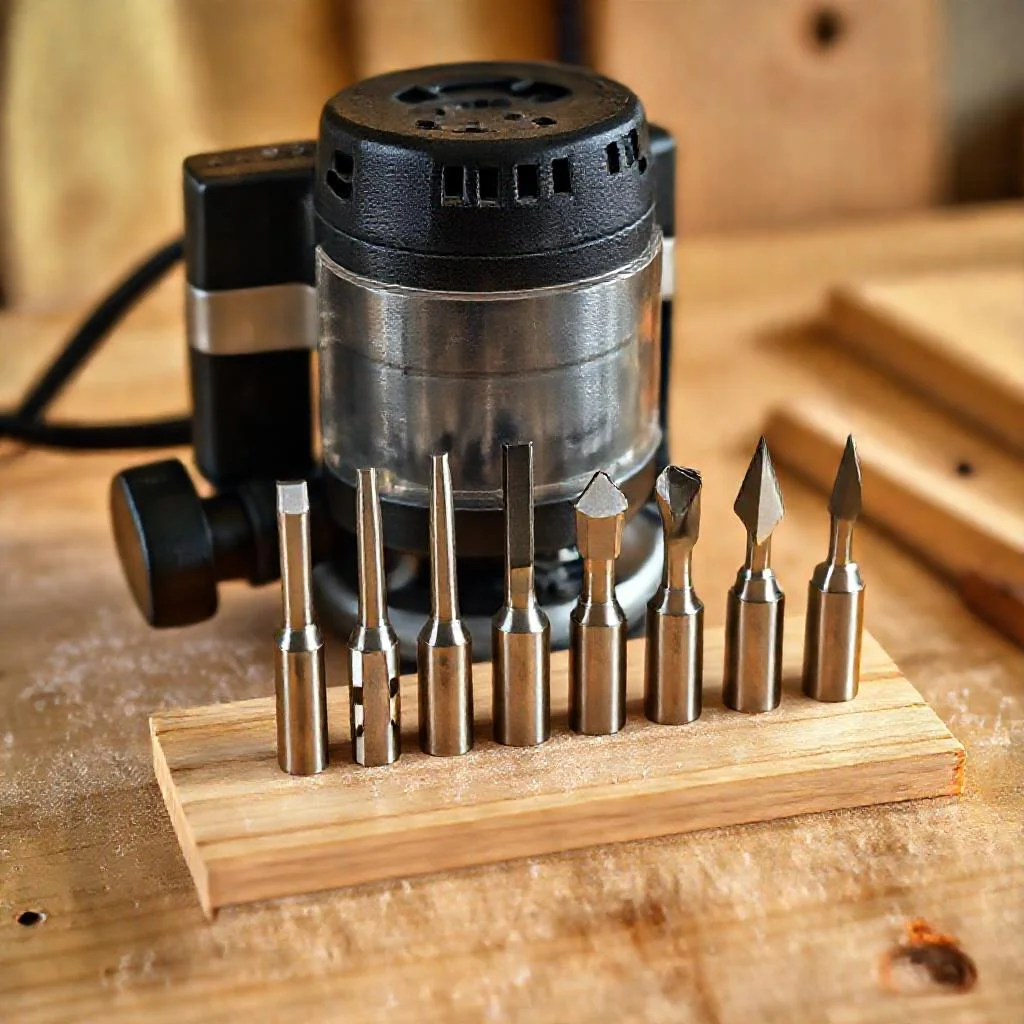

Ручной фрезерный станок по дереву: базовый набор фрез для начинающих
Ручной фрезер – это инструмент, который открывает огромные возможности для обработки дерева. С его помощью делают пазы, выбирают четверти, обрабатывают кромки, создают шиповые соединения. Но начинающий мастер часто сталкивается с главной проблемой – выбором оснастки. В магазинах продаются сотни видов фрез, и понять, какие из них нужны в первую очередь, а какие будут пылиться на полке, сложно. Набор для старта должен покрывать 80% типовых задач. Это не значит, что нужно покупать самый дешевый чемодан на 50 штук. Качество режущей кромки определит чистоту обработки и срок службы самой фрезы. Экономия на оснастке приводит к браку в работе и перегрузке двигателя фрезера.
Для первых шагов стоит приобрести фрезы с хвостовиком 6 или 8 мм. Конкретный выбор зависит от мощности вашего фрезера. Для моделей до 1000 Вт подходит хвостовик 6 мм. Если инструмент мощнее (1200–1500 Вт), лучше брать фрезы на 8 мм. Толстый хвостовик меньше вибрирует и точнее держит размер. Твердосплавные напайки (карбид вольфрама) служат в 5–10 раз дольше, чем быстрорежущая сталь (HSS). Для работы с дубом, буком или фанерой это критично – HSS тупится уже после 2–3 метров реза. Для сосны можно использовать HSS, но разница в цене между хорошей твердосплавной фрезой и HSS не настолько велика, чтобы жертвовать ресурсом.
Пазовые фрезы – основа основ
Самая востребованная фреза в работе – прямая пазовая. Ее геометрия проста: цилиндрическое тело с режущими кромками на торце и боковой поверхности. Она нужна для выборки пазов любой ширины под направляющей линейкой. Типичная задача – сделать паз под шип или под вставку фанеры. Для начала достаточно двух фрез диаметром 6 мм и 12 мм. Шестимиллиметровая фреза позволяет делать аккуратные узкие канавки, например, для установки замочной скважины. Двенадцатимиллиметровая справится с глубокими пазами под направляющие ящика. При выборе обращайте внимание на рабочую длину режущей части. У дешевых фрез она меньше заявленной на 2–3 мм. Проверяйте штангенциркулем прямо в магазине.
Одна прямая фреза не может сделать выборку на всю глубину за один проход. Для мягких пород (сосна, липа) глубина за проход не должна превышать 6–8 мм. Для твердых (дуб, ясень) – 3–4 мм. Это правило напрямую связано с перегрузкой подшипников и риском поломки хвостовика. Если нужно сделать паз глубиной 15 мм, проходите его за три захода, каждый раз опуская фрезу на 5 мм. Скорость подачи не должна быть слишком высокой – вы почувствуете вибрацию. Если фреза начинает звенеть и оставлять прижоги, значит, вы либо слишком быстро ведете фрезер, либо фреза уже затупилась.
Галтельные фрезы для профильной обработки
Галтельная фреза (или радиусная) нужна для скругления кромок. Ее отличие от фасонной – в четком радиусе закругления. Самый ходовой размер – радиус 6 мм (R6). Им обрабатывают столешницы, полки и торцы мебельных щитов. Скругленная кромка не дает сколов и не ранит руки при касании. Если взять фрезу с нижним подшипником, она копирует форму детали – подшипник катится по заготовке, а режущая часть снимает припуск. Это упрощает работу без направляющей линейки. При покупке проверяйте биение подшипника. Он должен вращаться без люфта. Люфт в 0,1 мм даст ступеньку на кромке, которую придется шлифовать вручную.
Для начинающего мастера имеет смысл взять две галтельные фрезы: R3 и R6. Тройка пригодится для декоративных элементов и обработки мелких деталей. Шестерка – универсальный вариант для большинства проектов. Если позволяет бюджет, выбирайте фрезы с сальниковым подшипником (закрытого типа). Открытые подшипники быстро забиваются пылью, их сложно чистить и смазывать. Срок службы закрытого подшипника при аккуратной работе – около 50–70 часов чистого реза. После этого его лучше заменить, даже если он еще крутится. Износ подшипника приводит к перегреву хвостовика и деформации режущей кромки.
Кромочные фрезы для подшивки и четверти
Когда нужно снять четверть (фальц) с заготовки, без кромочной фрезы не обойтись. Это прямая фреза с опорным подшипником. Подшипник скользит по кромке детали, а фреза снимает материал с торца. Стандартный размер для мебельного производства – фреза 12,7 мм (полдюйма). Этим инструментом делают выборку под стекло в рамку для фото или под заднюю стенку шкафа из ДВП. Глубина выборки регулируется высотой подъема фрезы над подшипником. У большинства моделей есть регулировочный винт для точной настройки. Точность установки должна быть в пределах 0,2–0,3 мм, иначе стекло или филенка будет болтаться.
Есть еще один вид кромочной фрезы – копировальная (пальчиковая). У нее подшипник расположен на верхней части. Она позволяет копировать форму шаблона на деталь. Шаблон закрепляют сверху заготовки, подшипник катится по нему, а фреза обрезает деталь по контуру. Это удобно для изготовления одинаковых криволинейных деталей – например, ножек стула или декоративных накладок. Для начала хватит одной копировальной фрезы диаметром 12 мм. С ней можно работать с любым шаблоном из фанеры толщиной от 6 мм. Шаблон должен быть чисто отшлифован, иначе подшипник будет скакать, и линия реза станет волнистой.
Калевочные фрезы для декора
После освоения базовых пазов и кромок стоит добавить в набор калевочную фрезу. Это фигурная фреза, которая формирует сложный профиль на кромке. Классический пример – профиль «калевка» с подшипником. Он дает плавное закругление с канавкой. Такой профиль часто используют при изготовлении дверных наличников, багета или столешниц в стиле кантри. У калевочных фрез сложная заточка, поэтому они дороже прямых. Для дома стоит купить одну двухзаходную калевку с радиусом 4–6 мм. Двухзаходная конструкция дает более чистый рез и снижает нагрузку на двигатель. С ней меньше шансов получить прижог на дубе или ясене.
Калевочные фрезы требуют аккуратной подачи. Резкое ускорение или замедление создает волнистость на профиле. Лучше вести фрезер с постоянной скоростью – примерно 2–3 метра в минуту. Если слышите визг, сбавьте обороты шпинделя до 10–12 тысяч в минуту. Для мягкой древесины обороты можно поднять до 16–18 тысяч. Экспериментируйте на обрезке той же породы, что и основное изделие. Каждый сорт дерева требует своей скорости реза и подачи. Например, лиственница из-за своей смолистости быстрее приводит к налипанию стружки на режущую кромку. При работе с ней используйте фрезы с полированными канавками.
Фальцевые фрезы для точной подгонки
Фальцевая фреза отличается от обычной кромочной наличием регулируемого упора. Она формирует четверть заданной глубины и ширины. Такую фрезу применяют при изготовлении оконных рам, дверей и мебельных фасадов. Главный параметр – ширина фрезы. Стандартная ширина – 8 или 10 мм. Глубина реза регулируется подъемом фрезы. Точность настройки фальцевой фрезы прямо влияет на плотность соединения шип-паз. Если фальц получится шире на 0,5 мм, соединение будет болтаться. Если уже – деталь не сядет на место. Поэтому наличие точного упора в конструкции фальцевой фрезы – большой плюс для новичка.
У недорогих фальцевых фрез упор часто сделан из пластика. Он быстро изнашивается и начинает болтаться. Металлический упор (алюминиевый или стальной) служит дольше и не боится ударов. Если позволяют средства, выбирайте фрезу с сменными ножами. Когда режущая кромка затупляется, вы не выбрасываете всю фрезу, а меняете только пластину. Это экономит до 60% стоимости новой оснастки. Для начинающего мастера достаточно одной фальцевой фрезы с шириной 10 мм и глубиной реза до 15 мм. Такой инструмент закроет потребности при сборке корпусной мебели и изготовлении ящиков.
Спиральные фрезы для чистового реза
Спиральная фреза (винтовая) – это продвинутый инструмент, который стоит добавить в набор, когда освоите прямые пазовые. Ее режущая кромка идет винтом, как сверло. Это дает более плавный рез и отличный отвод стружки. Стружка не забивается в паз, а вылетает вверх. Это уменьшает нагрев фрезы и продлевает ее жизнь. Спиральные фрезы бывают с правым и левым направлением реза. Для ручного фрезера выбирайте правозаходные – они работают на врезание и не вырывают заготовку из рук. Они дороже прямых на 30–50%, но дают поверхность, которая часто не требует шлифовки.
Один минус спиральных фрез – их сложнее точить без специального станка. Если прямая фреза затупилась, ее можно подправить алмазным бруском на весу. Спиральную так не заточишь – нужна точная геометрия. Поэтому такие фрезы быстрее превращаются в расходник. Для начинающего мастера оправдано купить одну спиральную фрезу диаметром 8 мм для работы с фанерой. Фанера сильно крошится прямыми фрезами, а спиральная дает чистый срез без сколов. Для массива дерева они тоже хороши, но если бюджет ограничен, сначала освойтесь с прямыми фрезами.
Проверка геометрии и подготовка к работе
Любую новую фрезу перед установкой в цангу нужно проверить на биение. Для этого вставьте фрезу в патрон фрезера, включите его на минимальные обороты и поднесите индикатор часового типа к режущей кромке. Допустимое биение – не более 0,05 мм. Если биение больше, фреза будет оставлять волнистый след. В дешевых наборах биение может достигать 0,2–0,3 мм. Такую оснастку лучше вернуть в магазин. Китайские производители часто экономят на шлифовке хвостовика, из-за чего он не идеально круглый. Проверка биения занимает 2 минуты, но экономит часы шлифовки готового изделия.
Цанговый патрон фрезера нужно чистить перед каждой сменой фрезы. В нем скапливается пыль и смола. Если этого не делать, хвостовик зажимается неровно, и биение растет. Используйте специальную щетку или сжатый воздух. Не смазывайте цангу маслом – это приведет к проскальзыванию фрезы на высоких оборотах. Хвостовик фрезы должен быть идеально сухим и чистым. Затягивайте гайку динамометрическим ключом с усилием 20–30 Нм. Перетяг приводит к деформации цанги, недотяг – к вылету фрезы. Запомните это правило, и фрезы прослужат дольше заявленного производителем срока.
Рекомендации по хранению и уходу
Фрезы нельзя хранить навалом в одном ящике. Режущие кромки будут биться друг о друга и выкрашиваться. Используйте деревянные или пластиковые пеналы с отдельными гнездами. Каждую фрезу перед уборкой протирайте ветошью, смоченной в спирте или обезжиривателе. Если налить на фрезу немного машинного масла (например, веретенного), она не заржавеет. Агрессивная среда в мастерской (повышенная влажность, перепады температуры) быстро убивает твердосплавные напайки – на них появляются микротрещины. Если не пользуетесь фрезой месяц, смажьте хвостовик тонким слоем масла и заверните в промасленную бумагу.
Точить фрезы в домашних условиях алмазными кругами на станке – плохая идея для новичка. Без опыта вы испортите геометрию. Проще и дешевле отправлять фрезы на заточку в мастерскую. Средняя стоимость заточки одной фрезы – 100–200 рублей. Смена режущей пластины в фальцевой фрезе стоит те же деньги. Для трех-четырех фрез, которые вы используете постоянно, заточка раз в полгода будет достаточной. Визуальный признак затупления – появление прижогов на дереве и увеличение нагрузки на двигатель фрезера. Если чувствуете, что фрезер греется быстрее обычного, остановитесь и проверьте кромку.
Подбирая базовый набор, ориентируйтесь на свои задачи. Для сборки полок и шкафов хватит четырех фрез: две пазовые, одна галтельная и одна кромочная. Для изготовления рамок и плинтусов добавьте калевку. Если планируете работать с шаблонами – копировальную. Не гонитесь за количеством. Пять качественных фрез известного бренда (например, CMT, Freud или Bosch) принесут больше пользы, чем набор из 30 безымянных фрез за ту же цену. С твердосплавными напайками и точной шлифовкой они будут резать чисто даже после 30–40 часов работы. А бюджетный набор придется точить или выбрасывать уже после первых 10 метров реза.
Базовый арсенал фрез: что реально нужно новичку
| Тип фрезы | Назначение | Рекомендуемые размеры для старта | Ключевые параметры и рекомендации |
|---|---|---|---|
| Пазовые (прямые) | Выборка пазов и канавок, создание шиповых соединений | Диаметр 6 мм и 12 мм | Для моделей до 1000 Вт — хвостовик 6 мм. Для 1200–1500 Вт — хвостовик 8 мм. Глубина реза за проход для мягких пород: 6–8 мм, для твердых: 3–4 мм. |
| Галтельные (радиусные) | Скругление кромок, обработка торцов | Радиус R3 и R6 | Ходовой размер — R6. Желательно с закрытым (сальниковым) подшипником. Срок службы подшипника: 50–70 часов чистого реза. |
| Кромочные (для четверти) | Снятие фальца (четверти), подгонка деталей | Диаметр 12,7 мм (полдюйма) | Точность установки глубины: 0,2–0,3 мм. Глубина выборки регулируется высотой подъема фрезы над подшипником. |
| Копировальные (пальчиковые) | Копирование формы шаблона на деталь | Диаметр 12 мм | Подшипник расположен на верхней части. Шаблон из фанеры толщиной от 6 мм должен быть чисто отшлифован. |
| Калевочные | Формирование сложного декоративного профиля | Одна двухзаходная калевка с радиусом 4–6 мм | Скорость подачи: 2–3 метра в минуту. Обороты шпинделя: для мягкой древесины 16–18 тыс., для твердой — 10–12 тыс. |
| Фальцевые | Точное формирование четверти для рам, дверей, фасадов | Одна фреза шириной 10 мм | Глубина реза до 15 мм. Желательно с металлическим упором и сменными ножами (экономия до 60% стоимости оснастки). |
| Спиральные (винтовые) | Чистовой рез, особенно по фанере | Диаметр 8 мм (правозаходная) | Дает чистый срез без сколов на фанере. Дороже прямых на 30–50%. Не точится вручную — быстрее становится расходником. |
При выборе базового набора стоит запомнить главное правило: пять качественных твердосплавных фрез известного бренда (CMT, Freud, Bosch) принесут больше пользы, чем 30 безымянных за ту же цену. Для сборки полок и шкафов достаточно четырех фрез: двух пазовых, одной галтельной и одной кромочной. Для рамок и плинтусов добавьте калевку, а для работы с шаблонами — копировальную. Любую новую фрезу обязательно проверяйте на биение: допустимое значение — не более 0,05 мм, иначе она будет оставлять волнистый след.
Базовый набор фрез для начинающего мастера: практические советы
Какой диаметр хвостовика фрезы выбрать для начинающего?
Выбор диаметра хвостовика напрямую зависит от мощности вашего фрезера. Для моделей мощностью **до 1000 Вт** подходит хвостовик **6 мм**. Если ваш инструмент мощнее (в диапазоне **1200–1500 Вт**), лучше брать фрезы с хвостовиком **8 мм**. Толстый хвостовик меньше вибрирует и точнее держит размер.
Какие первые пазовые фрезы обязательно должны быть в наборе?
Для начала достаточно двух прямых пазовых фрез диаметром **6 мм** и **12 мм**. Шестимиллиметровая фреза позволяет делать аккуратные узкие канавки, например, для установки замочной скважины. Двенадцатимиллиметровая справится с глубокими пазами под направляющие ящика. При выборе обращайте внимание на рабочую длину режущей части: у дешевых фрез она часто меньше заявленной на **2–3 мм**.
Какая глубина реза за один проход считается безопасной для разных пород дерева?
Глубина реза за один проход строго зависит от твердости древесины. Для мягких пород (сосна, липа) глубина не должна превышать **6–8 мм**. Для твердых пород (дуб, ясень) — **3–4 мм**. Если нужно сделать паз глубиной 15 мм, проходите его за три захода, каждый раз опуская фрезу на **5 мм**.
Какую галтельную (радиусную) фрезу купить в первую очередь?
Самый ходовой размер для начинающего мастера — радиус **6 мм (R6)**. Им обрабатывают столешницы, полки и торцы мебельных щитов. Для декоративных элементов и обработки мелких деталей стоит дополнительно взять фрезу радиусом **3 мм (R3)**. Если позволяет бюджет, выбирайте фрезы с сальниковым подшипником (закрытого типа), так как открытые подшипники быстро забиваются пылью. Срок службы закрытого подшипника при аккуратной работе — около **50–70 часов** чистого реза.
Сколько качественных фрез нужно для начала работы, и какие бренды выбрать?
Для сборки полок и шкафов достаточно **четырех фрез**: две пазовые, одна галтельная и одна кромочная. Для изготовления рамок и плинтусов добавьте одну калевку. Пять качественных фрез известного бренда (например, **CMT, Freud или Bosch**) принесут больше пользы, чем набор из 30 безымянных фрез за ту же цену. Качественные твердосплавные фрезы будут резать чисто даже после **30–40 часов** работы, тогда как бюджетный набор придется точить или выбрасывать уже после первых **10 метров** реза.
