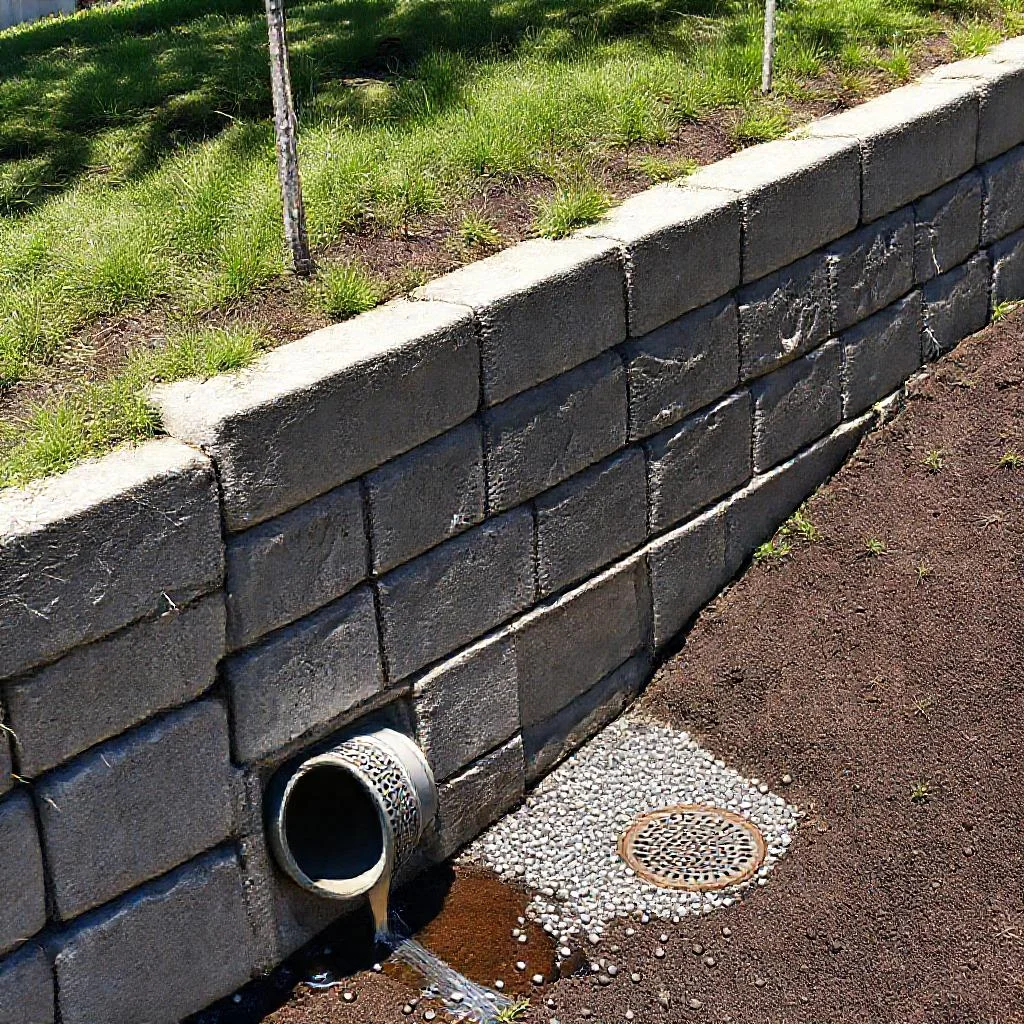

Подпорная стенка из бетона на участке с уклоном: армирование и дренаж
Участок с перепадом высот – не проблема, а возможность для грамотного зонирования. Но удержать грунт на склоне без специальных конструкций не получится. Бетонная подпорная стенка решает эту задачу. Она принимает на себя давление почвы и не дает ей сползать. Однако, если залить обычную бетонную стену без армирования, она треснет под нагрузкой уже в первую зиму. Если не сделать дренаж, вода накопит давление и разрушит конструкцию изнутри. Это не домыслы, а законы физики. Грунт после дождя весит на 30–40% больше, чем в сухом состоянии. Плюс к этому добавляется сила морозного пучения. Поэтому подпорная стенка – это инженерное сооружение, а не просто декоративный элемент.
Как работает подпорная стенка: силы, которые нужно удержать
Вода и грунт давят на стену постоянно. Давление растет с высотой конструкции. Для стены высотой один метр давление на основание составляет примерно 1,2–1,5 тонны на погонный метр. Если высота стенки два метра, нагрузка возрастает до 4,5–5 тонн. Это сопоставимо с весом легкового автомобиля. Причем это давление неравномерное – оно минимально вверху и максимально у подошвы стены. Именно поэтому бетонная стена должна быть жесткой и устойчивой к изгибу. Тяжелый бетон справляется с нагрузкой на сжатие, но практически не работает на растяжение. Армирование берет на себя растягивающие усилия. Без металлического каркаса стенка просто сложится или отклонится от вертикали. Для участков с уклоном критично правильно рассчитать угол наклона самой стены. Чаще всего делают завал в сторону склона на 5–10 градусов. Это снижает давление грунта на 15–20%.
Армирование бетонной подпорной стены: конкретика по металлу и сетке
Для армирования используют рифленую сталь класса А400 (А-III). Рифление обеспечивает сцепление бетона с металлом. Гладкая арматура подходит только для вспомогательных элементов. Основной рабочий стержень – диаметром 12–16 мм. Шаг установки вертикальных стержней – 200–250 мм. Горизонтальные пояса вяжут из арматуры диаметром 10–12 мм с шагом 300–400 мм. Соединять стержни вязальной проволокой, а не сваркой. Сварка перегревает металл, снижает его прочность на разрыв. В местах соединения образуются слабые точки. Каркас собирают в два слоя: внешний и внутренний. Между слоями оставляют защитный слой бетона толщиной 40–50 мм. Это расстояние между металлом и краем стены. Если сделать меньше, вода и кислород быстро доберутся до арматуры, начнется коррозия, и стенка потеряет прочность. Для стены высотой более 1,5 метров обязательно добавляют анкерные выпуски. Это куски арматуры, которые закладывают в фундамент и выводят в тело стенки. Они связывают основание и стену в единую жесткую раму.
Расчет толщины стены и глубины заложения
Толщина бетонной подпорной стены зависит от ее высоты. Для стены высотой 1 метр минимальная толщина составляет 200–250 мм. Для стены высотой 2 метра толщину увеличивают до 400–500 мм. Это не универсальное правило, а усредненные значения для глинистых грунтов. Если грунт песчаный или скальный, толщину можно уменьшить на 10–15%. Глубина заложения фундамента под стену – 600–800 мм для умеренных широт. Это ниже глубины промерзания. В регионах с суровыми зимами глубину увеличивают до 1,2–1,5 метра. Если фундамент заложить выше точки промерзания, силы пучения вытолкнут стенку наружу. Подошва фундамента должна быть шире самой стены на 200–300 мм с каждой стороны. Это увеличивает пятно опоры и снижает давление на грунт.
Дренаж подпорной стенки: отведение воды шаг за шагом
Без дренажа любая подпорная стенка обречена на разрушение. Вода, скапливающаяся за ней, создает гидростатическое давление. Оно может превысить давление самого грунта. Зимой вода замерзает, расширяется на 9% и разрывает бетон изнутри. Поэтому дренаж – не опция, а обязательный элемент конструкции. Есть два типа дренажа: застенный и попутный. Застенный дренаж делают в виде щебеночной засыпки со специальными трубами. Попутный – это отведение воды по поверхности с помощью открытых лотков. Для бетонных стен высотой более 1 метра нужен комбинированный подход. Первым слоем за стеной укладывают геотекстиль. Он не дает грунту смешиваться с щебнем и забивать дренажные каналы. Поверх геотекстиля насыпают щебень фракцией 20–40 мм. Щебень работает как фильтр и отводит воду к дренажной трубе. Саму трубу укладывают вдоль подошвы стены с уклоном 0,5–1 см на погонный метр. Используют перфорированные полимерные трубы диаметром 100–150 мм. Отверстия должны смотреть вниз, чтобы вода поступала с нижней части засыпки.
Выпуск воды и устройство отмостки
Дренажная труба выводит воду за пределы стены. Выход делают в сторону естественного уклона участка или в специальный колодец. Если сбросить воду прямо на грунт, она подмоет основание стенки. Поэтому лучше сделать закрытый отвод в дренажный колодец или ливневую канализацию. Колодец можно сделать из бетонных колец или пластиковых емкостей. Объем колодца рассчитывают из интенсивности осадков. Для средней полосы России достаточно колодца объемом 1–1,5 кубометра на стену длиной 10 метров. Сверху подпорную стенку защищают отмосткой. Ширина отмостки – 600–800 мм. Уклон от стены – 2–3 градуса. Отмостка отводит дождевую воду с поверхности и не дает ей просачиваться в грунт за стеной. Для отмостки используют бетон марки М200 толщиной 100 мм. Перед заливкой укладывают слой песка 100 мм и слой щебня 100 мм. Армировать отмостку дорожной сеткой с ячейкой 100х100 мм.
Пошаговая технология заливки бетонной подпорной стены
Первый этап – земляные работы. Копают траншею под фундамент на глубину промерзания. Ширина траншеи на 300–400 мм больше ширины самой стены. Дно траншеи трамбуют виброплитой. Затем отсыпают песчаную подушку толщиной 150–200 мм. Песок проливают водой и снова трамбуют. Сверху насыпают щебень фракцией 20–40 мм слоем 100–150 мм. Щебень тоже трамбуют. На подушку устанавливают опалубку. Для опалубки используют ламинированную фанеру толщиной 18 мм или доски толщиной 40 мм. Внутреннюю поверхность опалубки смазывают отработанным маслом – это облегчит распалубку. Затем монтируют арматурный каркас. Вертикальные стержни вбивают в подушку на глубину 200–300 мм. Горизонтальные пояса вяжут после установки вертикалей. Обязательно оставляют вентиляционные отверстия. Их делают из обрезков труб диаметром 50–75 мм, уложенных в опалубку с шагом 1,5–2 метра. Через эти отверстия будет выходить пар, если за стеной скапливается влага.
Бетонирование и уход за бетоном
Бетон используют марки не ниже М300 (класс В25). М300 справляется с морозами и нагрузками. Лить бетон желательно за один день. Если заливать слоями с разрывом в сутки, образуется холодный шов. Это место стыка старого и нового бетона. Холодный шов снижает прочность стены на 20–30%. При заливке бетон уплотняют глубинным вибратором. Вибрировать нужно в каждом слое толщиной 300–400 мм. Перемещать вибратор плавно, не касаясь арматуры. После заливки бетон накрывают пленкой. В жаркую погоду его поливают водой два раза в день в течение недели. Бетон набирает прочность 28 суток. Распалубку снимают не раньше чем через 7–10 дней. Нагружать стену грунтом можно только через 28 суток. Если засыпать грунт раньше, бетон треснет под нагрузкой.
Гидроизоляция и защита бетона от разрушения
Бетонная стена постоянно контактирует с влагой со стороны грунта. Без гидроизоляции бетон намокает, зимой замерзает и начинает крошиться. Для защиты используют обмазочную гидроизоляцию. Наносят битумную мастику или полимерную эмульсию в два слоя. Перед нанесением бетон грунтуют праймером. Расход мастики – 1,5–2 кг на квадратный метр при двухслойном нанесении. Если стена высокая (более 2 метров), дополнительно применяют рулонную гидроизоляцию – наплавляемые битумно-полимерные мембраны. Их крепят на горячую мастику. Нахлест полотен – 100–150 мм. Швы дополнительно промазывают мастикой. С наружной (лицевой) стороны стену защищают от атмосферных осадков. Используют фасадные краски по бетону или декоративную штукатурку. Поры бетона закрываются, и влага не проникает внутрь. Срок службы такой защиты – 5–7 лет. Затем покрытие обновляют.
Особенности устройства стены на сильном уклоне (более 15 градусов)
Если уклон участка превышает 15 градусов, простую стену делать опасно. Грунт сползает с большой силой. В таких случаях стену делают массивной – увеличивают толщину до 500–600 мм. Либо используют контрфорсы. Контрфорсы – это вертикальные ребра жесткости с обратной стороны стены. Они работают как подпорки. Устанавливают их с шагом 2–3 метра. Ширина контрфорса – 400–500 мм, высота – от подошвы до верха стены. Контрфорсы армируют так же, как основную стену, с перевязкой арматуры. Еще один вариант на крутом склоне – террасирование. Вместо одной высокой стены делают несколько низких. Каждая стена высотой 0,8–1,2 метра. Между ними оставляют горизонтальные террасы. Такой подход снижает давление грунта на каждую стену и упрощает строительство. К тому же террасы можно использовать под грядки или газон.
Таблица пропорций бетона для подпорной стены
Для бетона М300 на один кубический метр понадобится: цемент М500 – 380 кг, песок – 700 кг, щебень фракции 20–40 мм – 1100 кг, вода – 180 литров. Пластификатор добавляют по инструкции производителя, обычно 1–2% от массы цемента. Пластификатор улучшает текучесть бетона, снижает количество воды и повышает морозостойкость. Если мешать бетон вручную, пропорции ведрами: 1 ведро цемента, 2,5 ведра песка, 4 ведра щебня, 0,8 ведра воды. Для стены высотой 1 метр и длиной 10 метров при толщине 250 мм расход бетона составит 2,5 кубометра. Арматуры на такую стену уйдет примерно 200–250 кг. Дренажной трубы – 10 метров плюс 2 метра на каждый поворот. Щебня для засыпки за стеной – 3–4 кубометра в зависимости от ширины пазухи.
Распространенные ошибки и их последствия
Первая ошибка – экономия на арматуре. Укладка одного слоя сетки вместо двух. Стена выдерживает первый год, затем появляются трещины. Через два-три года начинается разрушение. Вторая ошибка – отсутствие дренажа. Вода накапливается за стеной, давление растет, и стену выдавливает внутрь участка. Третья ошибка – заливка бетона в сухую землю. Грунт забирает воду из бетона, цемент не гидратируется, прочность падает на 30–40%. Четвертая ошибка – обратная засыпка обычным грунтом. Глина заиливает дренаж, и он перестает работать. Засыпать нужно только щебнем или гравием. Пятая ошибка – игнорирование утепления. Если стена находится в зоне промерзания, ее нужно утеплить экструдированным пенополистиролом толщиной 50–100 мм. Иначе пучение грунта разрушит стену изнутри. Все эти ошибки типичны для тех, кто делает стену впервые и не учитывает физику процессов.
Инструменты и материалы для самостоятельного строительства
Для работы понадобится: бетономешалка объемом не менее 150 литров, глубинный вибратор, штыковые лопаты, трамбовка (виброплита или ручная), уровень, рулетка, шнурка. Из материалов: цемент М500, песок, щебень фракции 20–40 мм, арматура А400 диаметром 12–16 мм, вязальная проволока, доски для опалубки (толщиной 40 мм) или ламинированная фанера, гвозди или шурупы, геотекстиль плотностью 200 г/м², перфорированная дренажная труба диаметром 110 мм, щебень для дренажной засыпки, битумная мастика, пластификатор для бетона. Если планируется декоративная отделка лицевой стороны, дополнительно понадобится фасадная краска или штукатурка. Стоимость материалов для стены высотой 1 метр и длиной 10 метров составит примерно 40–60 тысяч рублей в зависимости от региона. Работа бетономешалкой и вибратором обязательна – ручное уплотнение не дает нужной плотности, и в бетоне остаются пузырьки воздуха.
Советы по уходу за готовой подпорной стеной
После завершения строительства за стеной нужно наблюдать. Первые два-три года проверяйте состояние поверхности после зимы. Ищите трещины, сколы, пятна высолов. Высолы – белые солевые разводы. Они появляются, если гидроизоляция повреждена или недостаточна. Удаляют высолы специальными средствами, затем восстанавливают гидроизоляцию. Раз в год очищайте дренажные отверстия от грязи и листьев. Если в дренажную трубу попал грунт, ее промывают водой под напором. Проверяйте состояние отмостки. Если она треснула или просела, ремонтируйте сразу. Через трещины вода попадает к фундаменту. Для ремонта используют ремонтные составы на цементной основе с полимерными добавками. Срок службы правильно построенной подпорной стены с армированием и дренажом – 50–70 лет. Это сопоставимо со сроком службы самого бетона в благоприятных условиях.
Основные параметры подпорной стены в зависимости от высоты и условий
В таблице ниже приведены ключевые характеристики бетонной подпорной стены, включая нагрузки, геометрические параметры и требования к армированию, строго на основе данных из представленной статьи. Параметры дифференцированы по высоте конструкции (1 метр и 2 метра), а также учитывают тип грунта и уклон участка.
| Параметр | Значение для стены высотой 1 м | Значение для стены высотой 2 м | Примечание (из статьи) |
|---|---|---|---|
| Давление грунта на основание | 1,2–1,5 тонны на погонный метр | 4,5–5 тонн на погонный метр | Давление неравномерно: минимально вверху, максимально у подошвы. |
| Минимальная толщина стены | 200–250 мм | 400–500 мм | Усредненные значения для глинистых грунтов. Для песчаных/скальных грунтов толщину можно уменьшить на 10–15%. |
| Глубина заложения фундамента | 600–800 мм для умеренных широт (ниже глубины промерзания). В суровых регионах — 1,2–1,5 метра. | Фундамент должен быть ниже точки промерзания, чтобы избежать пучения. | |
| Угол наклона стены (завал в сторону склона) | 5–10 градусов | Снижает давление грунта на 15–20%. | |
| Диаметр основной (вертикальной) арматуры | Рифленая сталь класса А400 (А-III), диаметр 12–16 мм. Шаг 200–250 мм. | Соединять вязальной проволокой, не сваркой. | |
| Диаметр горизонтальных поясов арматуры | Арматура диаметром 10–12 мм с шагом 300–400 мм. | Сборка каркаса в два слоя: внешний и внутренний. | |
| Защитный слой бетона (до края стены) | 40–50 мм | Расстояние между металлом и краем стены для предотвращения коррозии. | |
| Дополнительные элементы для стены высотой более 1,5 м | Не требуется | Анкерные выпуски (куски арматуры, связывающие фундамент и тело стенки в единую раму) | |
| Уклон дренажной трубы | 0,5–1 см на погонный метр | Труба перфорированная полимерная, диаметром 100–150 мм. | |
| Ширина отмостки | 600–800 мм | Уклон от стены — 2–3 градуса. Материал — бетон М200 толщиной 100 мм на подушке из песка 100 мм и щебня 100 мм. | |
| Особенности при уклоне более 15 градусов | Толщина стены увеличивается до 500–600 мм, либо устанавливаются контрфорсы (ребра жесткости) шагом 2–3 метра (ширина контрфорса 400–500 мм). Или применяется террасирование (стены высотой 0,8–1,2 м). | Простая стена на сильном уклоне опасна. | |
Экспертные решения по армированию и дренажу бетонной подпорной стены
Какой диаметр арматуры и шаг её установки необходимы для подпорной стены высотой 2 метра?
Для армирования бетонной подпорной стены используется рифленая сталь класса А400 (А-III). Основной рабочий стержень (вертикальный) должен быть диаметром 12–16 мм, при этом шаг установки вертикальных стержней составляет 200–250 мм. Горизонтальные пояса вяжут из арматуры диаметром 10–12 мм с шагом 300–400 мм. Каркас собирается в два слоя: внешний и внутренний, с толщиной защитного слоя бетона 40–50 мм. Для стены высотой более 1,5 метров обязательно добавляются анкерные выпуски для связки фундамента и тела стены в единую жесткую раму.
Как правильно организовать дренаж, чтобы вода не разрушила бетонную стену зимой?
Дренаж является обязательным элементом, так как зимой вода замерзает, расширяется на 9% и разрывает бетон. Для бетонных стен высотой более 1 метра требуется комбинированный подход: застенный дренаж (щебеночная засыпка с трубами) и попутный (открытые лотки). Первым слоем за стеной укладывается геотекстиль, затем щебень фракцией 20–40 мм. Вдоль подошвы стены с уклоном 0,5–1 см на погонный метр укладывается перфорированная полимерная труба диаметром 100–150 мм, отверстия которой должны смотреть вниз. Выход воды делается в сторону естественного уклона или в дренажный колодец объемом 1–1,5 кубометра на стену длиной 10 метров.
Какая минимальная толщина бетонной стены при высоте 2 метра на глинистом грунте?
Толщина стены напрямую зависит от её высоты и типа грунта. Для стены высотой 2 метра на глинистых грунтах минимальная толщина составляет 400–500 мм (для стены высотой 1 метр — 200–250 мм). Если грунт песчаный или скальный, толщину можно уменьшить на 10–15%. Глубина заложения фундамента под стену должна составлять 600–800 мм для умеренных широт (ниже глубины промерзания), а в регионах с суровыми зимами её увеличивают до 1,2–1,5 метра. Подошва фундамента обязательно делается шире самой стены на 200–300 мм с каждой стороны.
Через сколько дней после заливки можно нагружать стену грунтом и снимать опалубку?
Бетон набирает проектную прочность 28 суток. Распалубку (снятие опалубки) разрешается проводить не раньше чем через 7–10 дней после заливки. Категорически запрещается нагружать стену обратной засыпкой грунта ранее, чем через 28 суток. Если засыпать грунт раньше, бетон треснет под нагрузкой. В процессе твердения бетона (особенно в жаркую погоду) его необходимо укрывать пленкой и поливать водой два раза в день в течение недели.
Какие ошибки приводят к разрушению стены в первую зиму?
Наиболее критичные ошибки:
1. Экономия на арматуре: укладка одного слоя сетки вместо двух, что приводит к трещинам через год и разрушению через 2-3 года.
2. Отсутствие дренажа: вода накапливается, создает гидростатическое давление и выдавливает стену внутрь участка.
3. Заливка бетона в сухую землю: грунт забирает воду, прочность бетона падает на 30–40%.
4. Обратная засыпка обычным грунтом вместо щебня или гравия — глина заиливает дренаж.
5. Игнорирование утепления: если стена в зоне промерзания, её необходимо утеплить экструдированным пенополистиролом толщиной 50–100 мм для защиты от сил морозного пучения.
