Парящие натяжные потолки со светодиодной лентой: устройство и правила монтажа

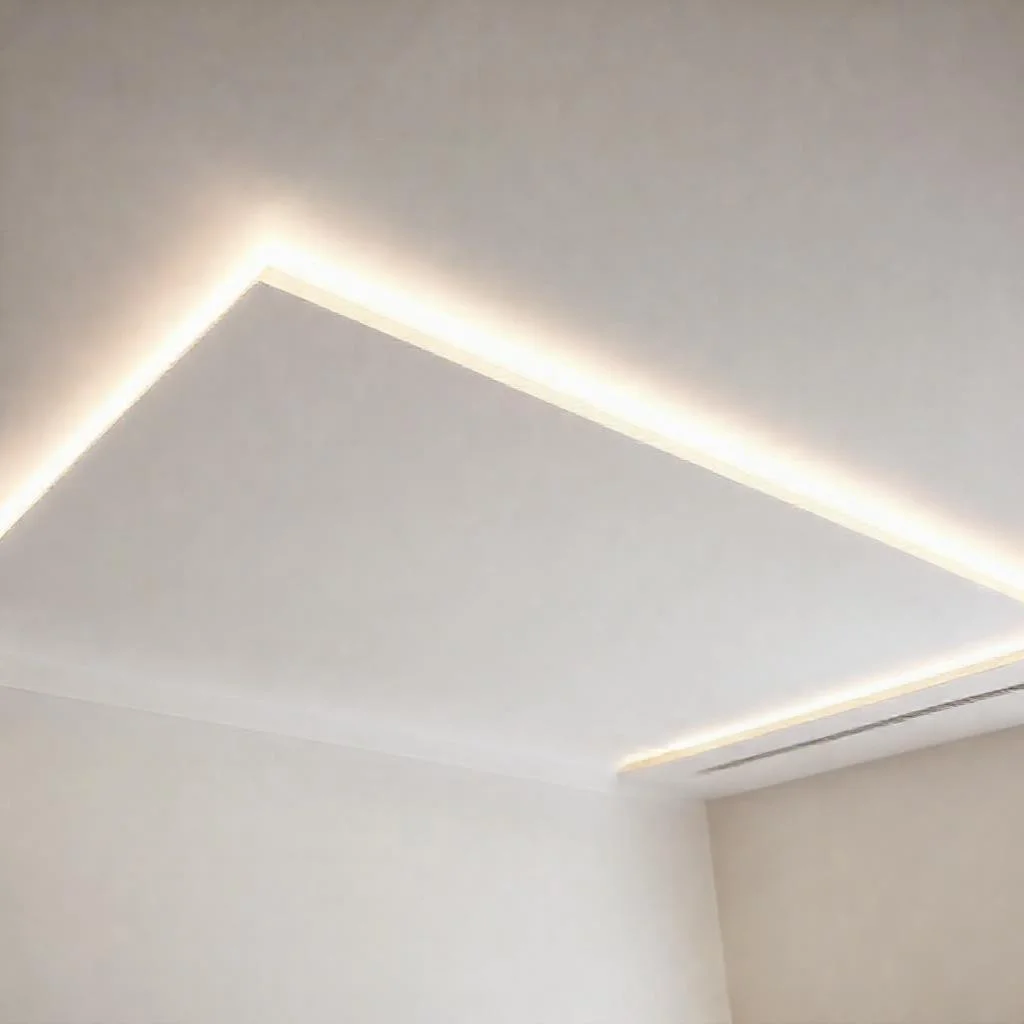

Эффект парящего потолка достигается за счет разрыва между полотном и стеной. Светодиодная лента, спрятанная в этом зазоре, создает впечатление, что конструкция не имеет опоры и парит в воздухе. В отличие от классических натяжных потолков, где полотно крепится вплотную к стене, здесь используют специальный профиль с отступом. Ширина этого отступа обычно составляет 15–30 миллиметров. Именно этот зазор формирует ту самую световую линию по периметру комнаты.
Для реализации такой схемы потребуется не стандартный багет, а профиль с полкой для монтажа ленты. Алюминиевый профиль крепится к капитальным стенам или потолку. Полотно натягивается на внешнюю часть профиля. Светодиодная лента укладывается на внутреннюю полку, которая остается скрытой от глаз наблюдателя, стоящего в центре комнаты. Свет от ленты отражается от стены и потолка, прежде чем попасть в поле зрения человека. Это исключает прямое бликование и создает мягкую, рассеянную подсветку.
Конструктивные элементы и их назначение
Основа системы – несущий профиль. Различают два типа: стеновой и потолочный. Стеновой профиль крепится к стене, и полотно идет параллельно полу. Потолочный профиль монтируют к базовому потолку, при этом сама конструкция опускается ниже. Выбор зависит от высоты помещения и желаемого визуального эффекта. Для стандартных квартир с высотой 2,5 метра предпочтительнее стеновой вариант – он отнимает меньше пространства. Минимальное опускание от базового потолка составляет 40–50 миллиметров. Это обусловлено габаритами профиля и необходимостью разместить светодиодную ленту.
Второй важный элемент – сам источник света. Для парящих потолков используют светодиодные ленты на 24 вольта с плотностью 120–240 диодов на метр. Ленты на 12 вольт тоже подходят, но на длинных участках (более 5 метров) требуют параллельного подключения, иначе происходит падение яркости. Плотность 60 диодов на метр дает прерывистую линию света, которая видна на стене. Для сплошной, ровной полосы без точек нужна плотность минимум 120 диодов. Цветовая температура ленты выбирается под задачу: 2700–3000 Кельвинов (теплый свет) создает уют, 4000 Кельвинов (нейтральный) не искажает цвета интерьера.
Третий компонент – блок питания и диммер. Мощность блока рассчитывают с запасом 20–30%. Если лента потребляет 100 Ватт, берут блок на 120–130 Ватт. Блоки питания делятся на импульсные и трансформаторные. Для светодиодов используют исключительно импульсные – они компактнее и дешевле. Диммер позволяет регулировать яркость подсветки. Без диммера лента работает только в одном режиме. Для управления с пульта или смартфона добавляют Wi-Fi-контроллер.
Расчет светодиодной ленты и блока питания
Перед покупкой нужно замерить периметр комнаты. Длина ленты должна равняться периметру помещения за вычетом дверного проема, если там не планируется подсветка. Для комнаты 4х5 метров периметр составляет 18 погонных метров. Потребляемая мощность ленты указывается на упаковке на один метр. Лента SMD 5050 с плотностью 120 диодов на метр потребляет около 18–20 Ватт на метр. Умножаем 18 метров на 20 Ватт – получаем 360 Ватт. Плюс запас 30% – итого блок питания на 470 Ватт.
Длина сегмента подключения не должна превышать 10 метров для лент на 24 вольта. При большей длине нарастает сопротивление дорожек, и в конце ленты падает напряжение. Светодиоды на последних метрах светят тусклее. Решение – разбить периметр на четыре независимых отрезка по 4,5 метра и запитать каждый от своего блока питания. Либо использовать ленту на 24 вольта с сечением медных дорожек 3 унции – такие ленты допускают длину до 15 метров без падения яркости.
Блоки питания размещают в техническом зазоре между базовым и натяжным потолком. Но если блок крупный и выделяет тепло, его выносят в отдельную нишу или устанавливают на стену за шкафом. Срок службы блока питания при работе в закрытом пространстве без вентиляции сокращается вдвое. Поэтому для больших мощностей (более 300 Ватт) используют два блока по 200 Ватт вместо одного на 400.
Подготовка базового потолка и разметка
Перед монтажом профиля нужно очистить перекрытие от отслаивающейся штукатурки. Натяжной потолок не является несущей конструкцией, но мусор и пыль с верхнего перекрытия будут скапливаться на полотне. Если сверху осыпается бетон, его зачищают и покрывают грунтовкой глубокого проникновения. Места прохождения электропроводки защищают гофрированной трубой. Провода прокладывают до установки профиля.
Разметка горизонта ведется лазерным уровнем. От базового потолка отступают вниз на 40–70 миллиметров в зависимости от высоты профиля. Контрольные точки ставят через каждый метр по периметру. Отклонение горизонта не должно превышать 2 миллиметров на 10 метров длины. Если стены кривые, профиль подрезают в углах с помощью болгарки или ножовки по металлу. Шаг крепления профиля к стене – 200–250 миллиметров. Для монтажа используют саморезы по бетону 6х40 мм с дюбелями.
В местах стыков профиля между собой ставят соединительные муфты. Зазор между двумя отрезками профиля не должен превышать 0,5 миллиметра. Если соединить профиль встык без муфты, линия подсветки в этом месте будет прерываться тенью. Все углы запиливают под 45 градусов. Для внутренних углов запил делают в обратную сторону, чтобы светодиодная лента укладывалась без излома. После сборки каркаса проверяют ровность линий правилом длиной 2 метра.
Монтаж светодиодной ленты и подключение
Ленту наклеивают на профиль после того, как каркас полностью собран и закреплен. Перед наклейкой поверхность профиля обезжиривают ацетоном или спиртом. Если лента не имеет самоклеящегося слоя, используют двухсторонний скотч 3М на вспененной основе. Ленту разрезают строго по меткам, которые нанесены производителем. Обычно шаг реза кратен 25–50 миллиметрам. Обрезать ленту в произвольном месте нельзя – нарушается контактная дорожка.
Соединение отрезков ленты между собой выполняют пайкой. Коннекторы для светодиодной ленты (защелки) менее надежны: со временем окисляются контакты, особенно в помещениях с повышенной влажностью. Пайку делают припоем ПОС-61 с флюсом без кислоты. Время пайки – не более 3 секунд, чтобы не перегреть светодиоды. После пайки место стыка изолируют термоусадочной трубкой. Кабель от блока питания подключают через клеммник Wago или пайкой.
Для управления светом используют контроллер. Простейший вариант – выключатель на стене. Он рвет цепь питания, и лента гаснет полностью. Современный вариант – диммер с пультом. Он плавно меняет яркость от 1% до 100%. У диммера есть минимальный порог нагрузки – обычно 10 Ватт. Если мощность ленты меньше, диммер может глючить или не включаться. Решение – добавить нагрузочный резистор или взять диммер с большим диапазоном. RGB-контроллеры позволяют менять цвет подсветки, но для парящего потолка обычно используют один цвет – монохромный свет выглядит строже и не пестрит.
Натяжка полотна и завершающий этап
После электрики приступают к монтажу полотна. Натяжные потолки бывают из ПВХ-пленки и текстиля. Для парящих конструкций чаще берут ПВХ – он эластичнее и плотнее прилегает к профилю. Текстиль (полиэстер с полиуретановой пропиткой) жестче, и его сложнее заправить в профиль с полкой. Текстильное полотно потребует специального клинового профиля, который дороже стандартного. ПВХ-сварные швы располагают параллельно стене с окном – так они менее заметны.
Перед натяжкой помещение прогревают тепловой пушкой до 50–60 градусов. ПВХ-пленка размягчается и растягивается без разрывов. Полотно заправляют в профиль шпателем или лопаткой. В профиль с полкой для подсветки полотно заводится не вплотную к стене, а с отступом 15–30 мм. Этот отступ регулируется глубиной заправки. Чем шире отступ, тем больше света отражается от стены и тем мягче свечение. Оптимальная ширина зазора – 25 мм. При меньшем зазоре лента просвечивает через щель и бликует в глаза.
После остывания пленки натяжение фиксируется. Сотрудники проверяют, что полотно не касается светодиодной ленты. Зазор между лентой и полотном должен составлять не менее 10 мм. Если лента касается пленки, она нагревает ПВХ, образуется желтое пятно, и полотно деформируется. Зазор обеспечивается высотой боковой стенки профиля. После проверки включают освещение и смотрят на равномерность свечения по всему периметру. Если видны темные участки – значит, лента где-то отошла или контакт паяного шва оборвался.
Типичные ошибки при монтаже и их последствия
Первая ошибка – использование некачественного блока питания. Дешевые блоки на 12 вольт выдают пульсации, которые глаз не видит, но периферическое зрение фиксирует мерцание. У человека болит голова. Решение – блоки питания с коэффициентом пульсаций менее 1%. Такие блоки стоят на 30–50% дороже, но дают ровный свет без стробоскопического эффекта.
Вторая ошибка – слишком яркая лента и маленький отступ от стены. Если лента мощностью 24 Ватта на метр расположена в 15 мм от стены, световой поток засвечивает соседнюю стену, а пол выглядит темным. Правильное сочетание: для небольших комнат до 20 квадратов выбирают ленту 12–15 Ватт на метр с отступом 25 мм. Для больших залов (30–40 квадратов) берут ленту 18–20 Ватт на метр, но отступ уменьшают до 20 мм, чтобы свет не «уходил» в потолок.
Третья ошибка – игнорирование прокладки проводов. Если провода от ленты до блока питания идут в штробе без гофры, при перетирании изоляции происходит короткое замыкание. Штробить стены после установки профиля уже поздно. Поэтому все кабельные линии закладывают на этапе подготовки. Провода сечением 1,5 мм² для ленты на 24 вольта достаточны при длине кабеля до 15 метров. Если блок стоит в щитке за 20 метров от потолка, сечение увеличивают до 2,5 мм².
Четвертая ошибка – монтаж ленты на алюминиевый скотч. Алюминий проводит тепло, но скотч быстро теряет клейкость из-за нагрева. Лента отклеивается через месяц–два. Правильное решение – двусторонний скотч на акриловой основе с клеем для автомобильных зеркал. Он держит при температуре до +100 градусов. Альтернатива – фиксация ленты пластиковыми клипсами, которые вставляются в пазы профиля.
Уход и эксплуатация парящего потолка
Светодиодная лента не требует обслуживания, но блоки питания нуждаются в периодической проверке. Раз в год проверяют затяжку контактов в клеммниках. Если контакт ослаб, возникает искрение и нагрев. Пыль с полотна убирают сухой тряпкой из микрофибры без нажима. ПВХ-пленка боится абразивов и растворителей. Категорически нельзя использовать средства с хлором или кислотой – они оставляют матовые пятна.
Если один светодиод вышел из строя, вся лента не гаснет, но появляется темная точка на длине 10–15 мм. Заменить отдельный диод сложно – проще вырезать кусок ленты и впаять новый отрезок. Для этого в запасе держат 30–50 см ленты из той же партии. Разные партии отличаются оттенком свечения на 100–200 Кельвинов, и заплатка будет заметна. При ремонте выключают питание, вырезают неисправный участок по меткам и припаивают новый.
Срок службы качественной светодиодной ленты заявлен производителями на уровне 30–50 тысяч часов. При круглосуточной работе это 3,5–5,7 лет. При использовании 6 часов в сутки лента прослужит 14–23 года. Реальный срок сокращается из-за перегрева. Если лента работает на завышенном токе (блок питания без регулировки), диоды светят на 10–20% ярче, но деградируют за 1–2 года. Поэтому для долгой службы мощность ленты не должна превышать 80% от номинала блока питания.
Парящий потолок со светодиодной лентой – технически сложная система. Она требует точного расчета электрики, аккуратного монтажа профиля и правильного подбора материалов. Каждый этап, от выбора типа ленты до фиксации полотна, влияет на конечный результат. Если соблюдать геометрию зазора, использовать качественный блок питания с запасом мощности и паять соединения вместо коннекторов, такая конструкция работает без поломок 10–15 лет. Светлый потолок визуально поднимает стены. Темный – делает комнату ниже, но акцентирует линию света. Выбор цвета полотна и температуры свечения регулирует восприятие пространства.
Конструктивные и технические параметры парящего натяжного потолка со светодиодной подсветкой
В таблице ниже систематизированы ключевые характеристики и параметры, которые необходимо учитывать при выборе комплектующих и монтаже парящего потолка со скрытой LED-подсветкой. Все данные строго соответствуют техническим условиям, указанным в статье.
| Параметр / Характеристика | Значение / Вариант | Примечание / Условие из статьи |
|---|---|---|
| Ширина отступа (зазора между полотном и стеной) | 15–30 мм | Формирует световую линию по периметру. Оптимальная ширина — 25 мм. |
| Минимальное опускание от базового потолка | 40–70 мм (в статье указаны границы: 40–50 мм как минимальное, до 70 мм в разметке) | Зависит от высоты профиля и необходимости размещения светодиодной ленты. |
| Тип профиля | Стеновой (крепится к стене) / Потолочный (крепится к потолку) | Для стандартных квартир (высота 2,5 м) предпочтителен стеновой. |
| Шаг крепления профиля к стене | 200–250 мм | Крепеж — саморезы по бетону 6х40 мм с дюбелями. |
| Допустимое отклонение горизонта | Не более 2 мм на 10 метров длины | Контролируется лазерным уровнем. |
| Зазор между стыками профиля | Не более 0,5 мм | Соединение выполняется соединительными муфтами. |
| Напряжение светодиодной ленты | 24 В (рекомендуемое) / 12 В (допустимо) | На 12 В при длине более 5 метров требуется параллельное подключение. |
| Плотность диодов на метр | 120–240 диодов/м (рекомендуемая) / 60 диодов/м (не рекомендуется) | 120 диодов/м — минимум для сплошной ровной полосы света. |
| Потребляемая мощность (пример: лента SMD 5050, 120 диодов/м) | 18–20 Вт/м | Для расчета блока питания. |
| Цветовая температура | 2700–3000 К (теплый) / 4000 К (нейтральный) | Выбор под задачу интерьера. |
| Запас мощности блока питания | 20–30% | Пример: лента потребляет 100 Вт — блок на 120–130 Вт. |
| Тип блока питания | Импульсный (строго) | Трансформаторные не используются. |
| Максимальная длина сегмента подключения (24 В) | 10 метров (стандарт) / до 15 метров (для лент с сечением дорожек 3 унции) | Превышение ведет к падению яркости в конце линии. |
| Минимальный зазор между полотном и светодиодной лентой | Не менее 10 мм | Исключает нагрев ПВХ и деформацию. |
| Температура прогрева помещения перед натяжкой ПВХ | 50–60 °C | Для размягчения и растяжения пленки. |
| Сечение провода для ленты 24 В (до 15 м) | 1,5 мм² | При длине кабеля до 15 метров. |
| Сечение провода для ленты 24 В (более 20 м) | 2,5 мм² | Если блок питания удален от потолка. |
| Максимальная мощность ленты для больших залов (30–40 кв.м) | 18–20 Вт/м | При отступе 20 мм. |
| Рекомендуемая мощность ленты для небольших комнат (до 20 кв.м) | 12–15 Вт/м | При отступе 25 мм. |
| Шаг реза светодиодной ленты | Кратен 25–50 мм | Резать строго по меткам производителя. |
| Время пайки одного контакта | Не более 3 секунд | Чтобы не перегреть светодиоды. |
| Минимальный порог нагрузки диммера | Обычно 10 Вт | При меньшей мощности — добавить нагрузочный резистор. |
| Коэффициент пульсаций качественного блока питания | Менее 1% | Для исключения мерцания и головной боли. |
| Ресурс светодиодной ленты (заявленный) | 30 000 – 50 000 часов | При круглосуточной работе — 3,5–5,7 лет; при 6 часах в день — 14–23 года. |
| Срок службы системы (при соблюдении технологии) | 10–15 лет | Без поломок при правильном монтаже. |
Технические нюансы монтажа и эксплуатации парящих потолков с подсветкой
Какой тип светодиодной ленты и блок питания оптимальны для парящего потолка?
Для парящих потолков рекомендуется использовать светодиодные ленты на 24 вольта с плотностью 120–240 диодов на метр. Ленты на 12 вольт на длинных участках (более 5 метров) требуют параллельного подключения во избежание падения яркости. Мощность блока питания рассчитывается с запасом 20–30%; для ленты потребляемой мощностью 100 Ватт берут блок на 120–130 Ватт. Используются только импульсные блоки питания, а для длинных сегментов (более 300 Ватт) систему разбивают на несколько блоков — например, два по 200 Ватт вместо одного на 400.
Какой должен быть отступ полотна от стены и зазор до светодиодной ленты?
Ширина отступа полотна от стены, формирующего световую линию, составляет 15–30 миллиметров. Оптимальная ширина зазора — 25 мм. При меньшем зазоре лента просвечивает и бликует в глаза. Между светодиодной лентой и натянутым полотном обязательно оставляют зазор не менее 10 мм, чтобы избежать нагрева ПВХ-пленки, образования желтых пятен и деформации потолка.
Какие ошибки при монтаже приводят к быстрой поломке подсветки?
Первая ошибка — использование дешевого блока питания с коэффициентом пульсаций выше 1%, что вызывает мерцание и головную боль. Вторая — монтаж ленты на алюминиевый скотч, который теряет клейкость от нагрева: правильное решение — двусторонний скотч на акриловой основе, выдерживающий до +100°C. Третья — соединение отрезков ленты коннекторами, а не пайкой (контакты окисляются во влажных помещениях). Четвертая — игнорирование прокладки проводов в гофре для защиты от короткого замыкания.
Как рассчитать длину ленты и блок питания для комнаты 4×5 метров?
Периметр комнаты 4×5 метров составляет 18 погонных метров (вычитается дверной проем, если подсветка там не нужна). Лента SMD 5050 с плотностью 120 диодов на метр потребляет 18–20 Ватт на метр. Умножаем 18 метров на 20 Ватт — получаем 360 Ватт. С запасом 30% необходим блок питания мощностью 470 Ватт. Для предотвращения падения яркости длину сегмента подключения ограничивают 10 метрами для лент на 24 вольта или разбивают периметр на независимые отрезки с отдельными блоками.
Как продлить срок службы светодиодной ленты и блока питания?
Срок службы качественной ленты заявлен на 30–50 тысяч часов (при 6 часах работы в сутки — 14–23 года). Для долгой эксплуатации мощность ленты не должна превышать 80% от номинала блока питания, так как работа на завышенном токе сокращает срок службы до 1–2 лет. Крупные блоки питания мощностью более 300 Ватт не размещают в закрытом пространстве без вентиляции (срок службы сокращается вдвое), их выносят в отдельную нишу. Раз в год проверяют затяжку контактов в клеммниках для предотвращения искрения.
