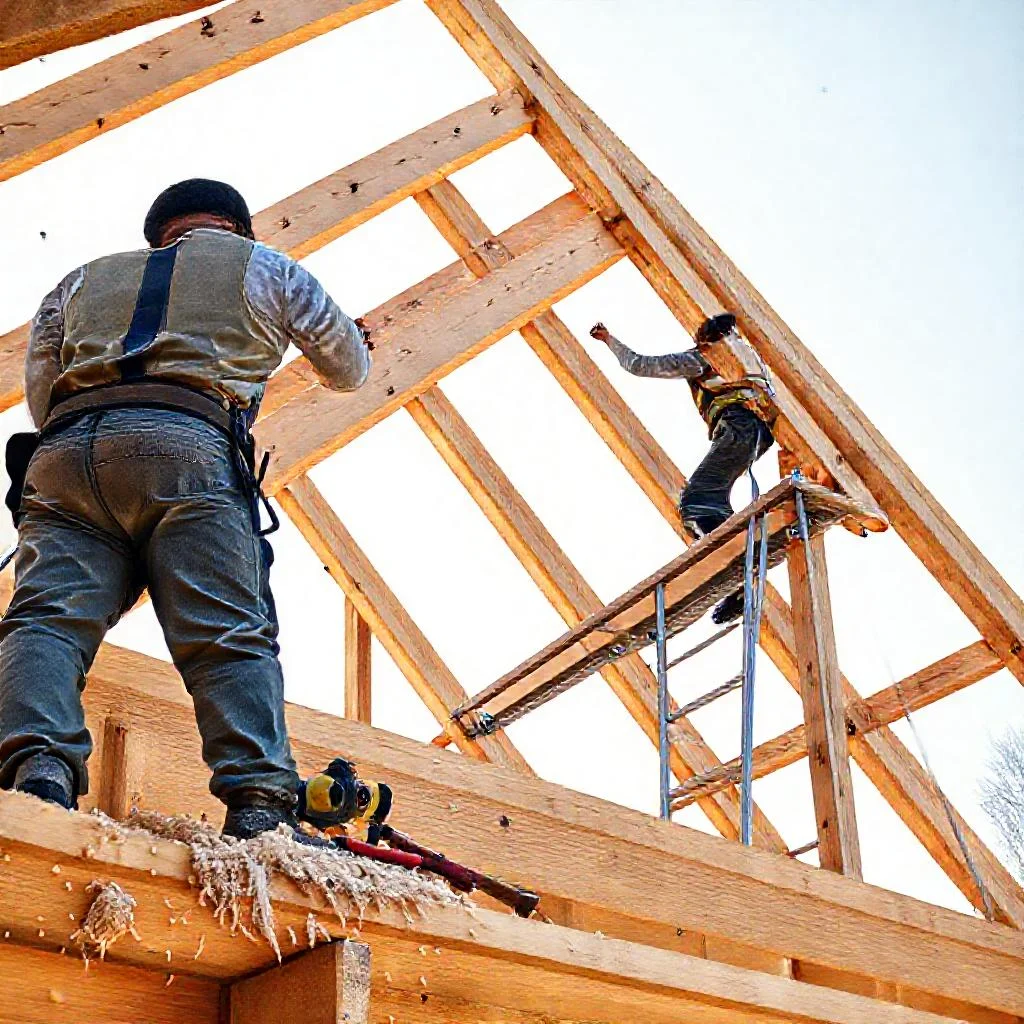

Монтаж стропильной системы двускатной крыши своими руками: этапы работ
Стропильная система двускатной крыши представляет собой каркас, который принимает вес кровельного покрытия, снега и ветра. От правильности сборки этого каркаса зависит, не покосится ли крыша через пару сезонов, не начнут ли гнить стены и не появится ли плесень. Работать нужно с деревом хвойных пород, влажность которого не превышает 20%, а лучше 14–16%. Именно такая древесина не поведет при сушке, а сама конструкция не даст усадку, способную разорвать узлы соединений. Для мауэрлата берут брус сечением не менее 150×150 мм, для стропил – доску 50×150 мм или 50×200 мм в зависимости от длины пролета. Шаг стропил чаще выбирают 0,6 или 0,9 метра, но под конкретный тип утеплителя.
Перед началом работ на верхнем торце стен заливают армопояс. Это бетонная стяжка высотой 20–30 см с четырьмя продольными стержнями арматуры 12 мм. Если стены газобетонные или керамзитобетонные, без пояса мауэрлат просто выдавит анкерные болты из мягкого материала. В армопояс заранее закладывают шпильки с резьбой М12 или М16 с шагом не более 1 метра. После застывания бетона на шпильки надевают слой рубероида или гидроизоляции, а затем сам мауэрлат. Брус притягивают гайками с шайбами, чтобы не вдавливать древесину.
Мауэрлат выставляют строго по горизонтали, проверяя уровнем каждую сторону. Допустимое отклонение – не более 5 мм на всю длину дома. Если перепад больше, под брус подкладывают пропитанные антисептиком пластины из той же древесины. Соединения мауэрлата в углах делают в полдерева или прямым замком, фиксируя четырьмя гвоздями 150 мм. На прямых участках соседние отрезки бруса сращивают только над шпильками, используя ту же врубку в полдерева. Нельзя сращивать мауэрлат в пролете между шпильками – это сделает узел слабым.
Установка лежней, стоек и прогонов
Для классической наслонной системы при ширине дома от 8 до 12 метров понадобится коньковый прогон. Он опирается на стойки, которые ставят на лежень – брус, уложенный на несущую внутреннюю стену. Лежень должен лежать на той же гидроизоляции, что и мауэрлат. Если внутренняя стена отсутствует, систему делают висячей, и тогда коньковый прогон не нужен: стропила опираются друг на друга через металлические зубчатые пластины.
Стойки под прогон вырезают из бруса 100×100 мм или 150×150 мм. Их ставят строго вертикально, через каждые 2–3 метра. Под каждую стойку подкладывают подкладку из доски 40 мм, обработанную битумной мастикой. Стойку фиксируют временными укосинами из досок 25×100 мм до момента, пока не смонтируют прогон и стропила. Прогон укладывают на стойки и прибивают гвоздями 200 мм, дополнительно стягивая перфорированными накладками.
Если конек висячей системы собирают на земле, то его поднимают с помощью крана или лебедки. Но для домашнего строительства удобнее собирать фермы прямо на стенах, используя ригели и затяжки. При пролете 6 метров на одну ферму уходит около 0,2 куба доски. Для пролета 10 метров расход древесины возрастает до 0,45 куба на ферму.
Изготовление и примерка стропильных ног
Стропильная нога – это доска, поставленная на ребро. Именно такое положение дает максимальную жесткость на изгиб. Доску плашмя ставить нельзя – под снеговой нагрузкой 150–200 кг на квадратный метр она прогнется на 5–10 сантиметров за зиму. Длина стропила равна половине ширины дома, деленной на косинус угла наклона ската, плюс припуск на карнизный свес. Для крыши с уклоном 30 градусов и шириной дома 10 метров длина ската составит примерно 5,77 метра, а свес 0,5 метра.
Первую стропильную ногу раскраивают на земле, подгоняя узлы опирания на мауэрлат и коньковый прогон. В нижней части делают запил «зубом» так, чтобы доска плотно села на мауэрлат, а плоскость запила лежала строго горизонтально. Глубина запила не должна превышать 1/3 высоты доски. Например, для доски 50×150 мм глубина запила не более 50 мм. Если сделать глубже, сечение в опорной зоне ослабнет, и нога треснет.
Затем этот шаблон переносят на остальные доски. Для симметричной крыши достаточно двух шаблонов – правого и левого. Каждую готовую ногу поднимают, приставляют к мауэрлату и прогону, фиксируют парой гвоздей 120 мм. Важно проверить вертикальность угла наклона: опускают отвес с конька и смотрят, совпадает ли середина стропила с этой линией. Допустимое отклонение – 1 см на 3 метра высоты.
Крепление стропил к мауэрлату и коньку
Современные строители используют два варианта крепления: жесткое и скользящее. Жесткое подходит для каменных и бетонных стен, которые не дают усадки. В этом случае стропилу прибивают тремя гвоздями 150 мм – один вбивается вертикально через верхнюю плоскость, два других по бокам под углом. Дополнительно ставят металлический уголок с усилением на два самореза с шестигранной головкой. Саморезы вкручивают не до упора, чтобы их не срезало при температурном расширении древесины.
Скользящее крепление необходимо для деревянных домов из бревна или бруса. Здесь стены оседают на 3–7 процентов за первые два года. Если зафиксировать стропила жестко, они либо выломают крепления, либо разорвут мауэрлат. Вместо гвоздей ставят металлические скользящие опоры – «салазки» или «ползунки». Эти детали позволяют стропильной ноге двигаться на 60–100 мм в продольном направлении, сохраняя опору на стене.
В коньке стропила соединяют встык или внахлест. Встык – это когда две доски срезаны под углом ската и стянуты перфорированной пластиной с каждой стороны. Внахлест – когда доски заходят друг на друга на 200–250 мм и сшиваются четырьмя гвоздями или болтами насквозь. Второй вариант проще, но требует большего расхода материала. Для крыш с уклоном до 30 градусов предпочтительнее соединение встык – оно компактнее и дает ровную плоскость под кровлю.
Монтаж ригелей, затяжек и подкосов
Чтобы наслонные стропила не «расползались» под весом снега, в нижней трети ног ставят затяжки – горизонтальные доски, стягивающие противоположные стропила. Для висячих систем затяжка заменяет мауэрлат и работает на растяжение. Ее делают из доски 50×200 мм, сращивая в середине пролета металлической накладкой на восьми болтах. Ослабленная затяжка – первая причина провисания конька на 3–5 см через год эксплуатации.
Ригель – это поперечная доска, укрепляющая пару стропил в верхней части. Он работает на сжатие и не дает стропилам сложиться под неравномерной нагрузкой. Ригель ставят на высоте 1,5–2 метра от конька. Его прибивают с обеих сторон гвоздями 150 мм, дополнительно фиксируя саморезами или болтами. Для пролетов более 8 метров используют два ригеля на каждую ферму: один в верхней трети, другой посередине.
Подкосы – это диагональные упоры от стоек к стропилам. Они уменьшают прогиб стропильной ноги на длинных скатах. Подкос делают из доски той же толщины, что и стропило, и соединяют с ногой через врубку «в лапу» или металлическую пластину. Угол между подкосом и стропилом должен быть не менее 45 градусов и не более 60. При угле 30 градусов подкос почти бесполезен: вся нагрузка уйдет на стойку, а она прогнется.
Каждый узел, где сходятся три элемента (стойка, подкос, стропило), должен попадать на одну вертикальную ось. Если оси сместить, возникнут боковые усилия, выламывающие гвозди. В сомнительных местах лучше добавить треугольную косынку из фанеры 12 мм, привинченную саморезами с шагом 15 см. Это дешевле и надежнее, чем потом перебирать всю систему.
Устройство обрешетки
Обрешетка – это решетка из досок или брусков, уложенная перпендикулярно стропилам. Для мягкой черепицы делают сплошной настил из OSB-3 толщиной 12–15 мм или влагостойкой фанеры 9 мм; листы крепят с зазором 2–3 мм на случай набухания. Для профнастила и металлочерепицы используют доску 25×100 мм с шагом 35–40 см. Шаг подбирают так, чтобы он совпадал с местом гребня волны кровельного листа. Если шаг сделать произвольным, саморез может попасть в пустоту, и лист оторвет ветром.
Доски обрешетки раскладывают от карниза к коньку. Первая доска от свеса должна быть толще остальных на 15–20 мм – она создает перепад, необходимый для укладки первого ряда кровли. В карнизной зоне обрешетку делают сплошной на ширину 60–70 см. Это усиливает место, где снег и вода давят сильнее всего, а также упрощает монтаж водосточной системы.
Конек обшивают двумя параллельными досками с каждой стороны, оставляя между ними зазор 2–3 см для вентиляции. Если конек сделать глухим, влага из подкровельного пространства не сможет выходить, и дерево начнет гнить через 2–3 года. Для пароизоляции и контробрешетки поверх стропил прибивают брусок 50×50 мм, создающий вентиляционный зазор под кровлю. Пленку укладывают с провисом 1–2 см на случай конденсата, иначе капли будут стекать прямо на утеплитель.
Установка кобылок и карнизного свеса
Если длины стропил не хватает для формирования свеса, наращивают кобылки – отрезки доски той же толщины. Кобылку крепят к стропиле двумя гвоздями 120 мм и дополнительно фиксируют металлической пластиной. Длина кобылки равна свесу, чаще 45–60 см, но не более 1 метра, иначе снеговая нагрузка оторвет свес вместе с лобовой доской. Каждую кобылку опирают на стену через скобу или уголок, чтобы не было шата.
Снизу кобылки подшивают лобовой доской 25×150 мм. Она закрывает торец стропил и придает крыше законченный вид. Лобовую доску красят или обрабатывают маслом в два слоя. Между лобовой доской и стеной оставляют зазор 1–2 см для вентиляции свеса. Если нужен подшивной карниз, софит прибивают снизу к специальной направляющей, набитой по низу кобылок.
По бокам фронтонов свес формируют выпуском обрешетки на 30–50 см. Крайнюю доску обрешетки подрезают по шаблону, чтобы линия была ровной. Для больших домов с длиной ската более 6 метров и свесом более 60 см рекомендуется ставить дополнительные подвесы под карниз. Иначе при сильном ветре свес вибрирует, передавая колебания на стропила, что слышно как гул в доме.
Проверка геометрии и усиление проблемных зон
После сборки всех узлов проводят контрольную проверку. Измеряют расстояния от крайних стропил до оси дома: они должны быть одинаковыми с обеих сторон. Допустимое расхождение – 5 мм. Если разница больше, придется ослабить крепления конька и поджать систему домкратом. Это трудоемко, но дешевле, чем демонтаж половины крыши. Затем проверяют плоскость ската правилом или лазерной рулеткой. В зоне обрешетки неровности более 5 мм на 2 метра длины приведут к тому, что кровельный материал ляжет с перекосами, особенно заметно на металлочерепице.
Усиление требует любая стропильная нога, у которой в зоне опирания обнаружена гниль или трещина длиной более трети сечения. В таких случаях ставят дублирующую доску или металлическую зубчатую пластину шириной 100 мм по обе стороны от дефекта. Пластину фиксируют 12 болтами или 20 саморезами. Пропитка антисептиком продлевает жизнь древесине на 10–15 лет, но на уже смонтированной системе ее наносят кистью, уделяя внимание торцам – они впитывают влагу сильнее остальных участков.
Сегодня строительные нормы требуют покрывать все элементы крыши антипиренами и антисептиками. Но если бюджет ограничен, защищают места трения и опирания: коньковый узел, запилы на мауэрлате, пластины усиления. Битумная мастика, нанесенная слоем 2–3 мм, надежнее пленки из рубероида, так как не слезает и не мнется при усадке древесины. Опоры скользящего типа смазывают силиконовой смазкой, чтобы они не закисали от ржавчины и пыли.
Монтаж стропильной системы занимает от 10 до 20 дней для двускатной крыши дома площадью 100–160 квадратов. Работа в одиночку сложнее из-за веса материала: стропильная нога длиной 6 метров весит около 35–40 кг. Поднимать ее приходится с веревкой и помощником. Если ставить фермы целиком, без крана не обойтись: готовая ферма весит 130–180 кг. Но результат оправдывает затраты времени: правильно собранная стропильная система стоит 30–40 лет без ремонта, выдерживая снег до 300 кг на квадратный метр и ветер до 35 метров в секунду.
Параметры и нормативы элементов стропильной системы двускатной крыши
В таблице ниже приведены ключевые характеристики и нормативные требования к элементам стропильной системы, основанные на данных из статьи. Данные помогут проконтролировать качество заготовки древесины, точность сборки узлов и соблюдение геометрии на каждом этапе монтажа.
| Элемент / Параметр | Характеристика / Значение | Дополнительные условия и примечания |
|---|---|---|
| Древесина | Хвойные породы | Влажность не более 20%, оптимально 14–16% |
| Мауэрлат (сечение бруса) | Не менее 150×150 мм | — |
| Стропила (сечение доски) | 50×150 мм или 50×200 мм | В зависимости от длины пролета |
| Шаг стропил | 0,6 или 0,9 метра | Подбирается под конкретный тип утеплителя |
| Армопояс (высота) | 20–30 см | С 4 продольными стержнями арматуры 12 мм |
| Шпильки для мауэрлата (резьба) | М12 или М16 | Шаг не более 1 метра |
| Допустимое отклонение мауэрлата по горизонтали | Не более 5 мм на всю длину дома | — |
| Стойки под прогон (сечение бруса) | 100×100 мм или 150×150 мм | Ставятся через каждые 2–3 метра, строго вертикально |
| Глубина запила стропила (не более) | 1/3 высоты доски | Пример: для доски 50×150 мм глубина не более 50 мм |
| Допустимое отклонение вертикальности стропила | 1 см на 3 метра высоты | — |
| Скользящее крепление (ход «салазок») | 60–100 мм в продольном направлении | Необходимо для деревянных домов (усадка стен 3–7%) |
| Соединение стропил внахлест (длина нахлеста) | 200–250 мм | Сшивается 4 гвоздями или болтами насквозь |
| Ригель (высота установки от конька) | 1,5–2 метра | Для пролетов более 8 метров — 2 ригеля на ферму |
| Угол между подкосом и стропилом | Не менее 45° и не более 60° | При угле 30° подкос почти бесполезен |
| Обрешетка для профнастила (доска) | 25×100 мм с шагом 35–40 см | Шаг совпадает с гребнем волны кровельного листа |
| Сплошной настил под мягкую черепицу (OSB-3) | Толщина 12–15 мм | Листы крепят с зазором 2–3 мм |
| Свес (длина кобылки) | 45–60 см, но не более 1 метра | — |
| Контрольное допуск на расхождение осей (от крайних стропил) | 5 мм | — |
| Неровности плоскости ската (на 2 метра длины) | Не более 5 мм | — |
| Вес стропильной ноги (длина 6 м) | 35–40 кг | — |
| Вес готовой фермы | 130–180 кг | — |
| Выдерживаемая нагрузка (снег/ветер) | Снег до 300 кг/м², ветер до 35 м/с | Срок службы без ремонта 30–40 лет |
Основные сложности при сборке стропильного каркаса двускатной крыши
Какое сечение бруса и доски нужно использовать для мауэрлата и стропил?
Для мауэрлата берут брус сечением не менее 150×150 мм. Для стропил используется доска 50×150 мм или 50×200 мм в зависимости от длины пролета. Древесина должна быть хвойных пород, влажностью не более 20%, а лучше 14–16%.
Как правильно сделать запил стропильной ноги и какой глубины он должен быть?
В нижней части стропила делают запил «зубом» так, чтобы плоскость запила лежала строго горизонтально. Глубина запила не должна превышать 1/3 высоты доски. Например, для доски 50×150 мм глубина запила не более 50 мм. Если сделать глубже, сечение в опорной зоне ослабнет, и нога треснет.
В чем разница между жестким и скользящим креплением стропил к мауэрлату?
Жесткое крепление подходит для каменных и бетонных стен: стропилу прибивают тремя гвоздями 150 мм и дополнительно ставят металлический уголок. Скользящее крепление необходимо для деревянных домов из бревна или бруса, так как стены оседают на 3–7 процентов за первые два года. В этом случае ставят металлические скользящие опоры — «салазки» или «ползунки», позволяющие ноге двигаться на 60–100 мм.
Какое должно быть расстояние при шаге обрешетки под металлочерепицу?
Для профнастила и металлочерепицы используют доску 25×100 мм с шагом 35–40 см. Шаг подбирают так, чтобы он совпадал с местом гребня волны кровельного листа. Если шаг сделать произвольным, саморез может попасть в пустоту, и лист оторвет ветром.
Какие допустимые отклонения по горизонтали при установке мауэрлата и по вертикали стропил?
Мауэрлат выставляют строго по горизонтали: допустимое отклонение — не более 5 мм на всю длину дома. Вертикальность угла наклона стропил проверяют отвесом с конька: допустимое отклонение — 1 см на 3 метра высоты. После сборки всех узлов измеряют расстояния от крайних стропил до оси дома, допустимое расхождение — 5 мм.
