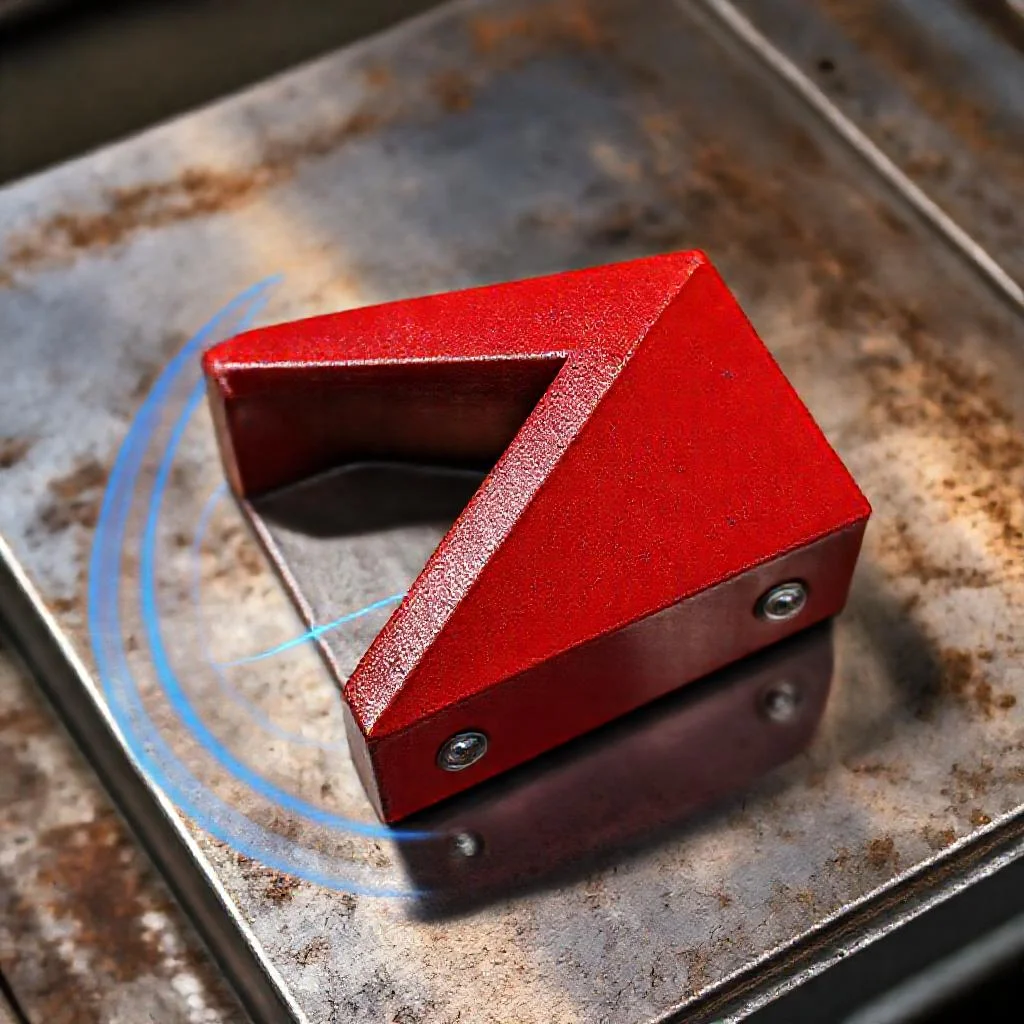

Магнитный угольник для сварки: обзор фиксирующих углов и реальная сила удержания
Магнитный угольник – это оснастка, которую сварщики используют для фиксации заготовок под заданным углом. Без него собрать сложную конструкцию в одиночку почти невозможно: детали постоянно смещаются от теплового расширения или вибрации. Угольник решает эту проблему за счет постоянного магнита, который притягивает металл и держит его неподвижно. Однако на рынке представлены десятки моделей, которые отличаются по геометрии рабочих граней и усилию отрыва. Разберем эти характеристики подробно.
Распространенные фиксирующие углы и их применение
Стандартный набор углов, который предлагает большинство производителей, включает три положения: 90, 45 и 135 градусов. Этого достаточно для 80% типовых сварочных работ. Прямой угол в 90 градусов нужен при сборке рам, каркасов, опорных стоек и дверных коробок. Угол в 45 градусов используется при изготовлении раскосов, лестничных маршей и элементов декоративного ограждения. Тупой угол 135 градусов применяется реже – он востребован при создании сложных конструкций с полигональным контуром, например, в машиностроении или архитектурных элементах.
Существуют многопозиционные угольники с регулируемым механизмом. Они позволяют выставить любой угол от 30 до 150 градусов с шагом в 1 градус. Такая оснастка стоит дороже, но заменяет собой три обычных приспособления. Для бытовых нужд и мелкого ремонта достаточно фиксированного набора, так как регулировка требует времени и точной настройки – это замедляет работу при серийной сварке одинаковых деталей.
Сила удержания: что означают цифры на корпусе
Производитель указывает усилие на отрыв в килограммах или ньютонах. Например, надпись «45 кг» означает, что магнит способен удержать стальную пластину весом 45 килограммов при условии идеального контакта с чистой поверхностью. Однако реальная сила зависит от трех факторов: толщины металла, площади соприкосновения и чистоты заготовки. Если деталь тоньше 3 мм, материалу не хватит жесткости, и магнит просто оторвется вместе с частью металла без разрушения сцепления – это называется магнитный коллапс.
Для тяжелых профилей (швеллер, двутавр, толстостенная труба от 6 мм) выбирайте угольники с усилием от 30 кг. Для листового металла толщиной 1–2 мм достаточно 15–20 кг – большее усилие может деформировать заготовку. Практическое правило: сила удержания должна в два раза превышать массу самой тяжелой соединяемой детали. То есть для трубы весом 10 кг нужен угольник с номиналом не менее 20 кг. Это компенсирует вибрации от сварочной дуги и термическое расширение металла.
Ферритовые магниты дешевле, но слабее. Неодимовые (NdFeB) обеспечивают в 5–6 раз большее усилие при тех же габаритах. Магнитный угольник на неодиме с усилием 35 кг весит около 600 граммов. Аналог на феррите с таким же усилием весит более 2,5 кг и значительно крупнее. Для высотных работ и длительного удержания массивных заготовок неодим предпочтительнее, так как снижает усталость рук и не требует чрезмерного нажатия при установке.
Магнитная система с выключением: принцип работы и риск размагничивания
Угольники бывают с постоянной намагниченностью (без кнопки) и с отключаемой магнитной системой. Второй тип оснащен рычагом или поворотной рукояткой, которая смещает полюса магнита, замыкая магнитное поле внутри корпуса. В отключенном состоянии оснастка легко снимается с конструкции, не требуя физического усилия. Это особенно важно при работе с крупногабаритными рамами, когда тянуть магнит с усилием 40 кг на отрыв неудобно и травмоопасно.
Конструкция с выключением сложнее, и ее ресурс ограничен износом механизма переключения. Дешевые модели страдают люфтом – рычаг со временем перестает четко фиксироваться в одном из положений. Качественные бренды (Böhler, Magswitch, Welding_Pro) используют стальной корпус с порошковым покрытием, что защищает внутренние магниты от коррозии и ударов. Если планируется частая смена заготовок, имеет смысл заплатить за отключаемый вариант – он экономит до 30% времени на установку и снятие.
Важно: кнопку включения/выключения нельзя использовать, пока угольник несет нагрузку. Сначала поддерживаем деталь рукой, затем выключаем магнит – оснастка отпадает. Если выключить магнит под весом детали, стальная пластина резко упадет, что ведет к риску травмы и деформации свариваемых кромок.
Форма корпуса и количество рабочих поверхностей
Типовой угольник имеет две или три рабочие грани. Двухсторонний вариант фиксирует детали с двух сторон под одним углом (обычно 90 градусов). Трехсторонняя модель дает доступ к трем углам без перестановки приспособления. Например, для сборки рамки из профильной трубы можно последовательно обварить три стороны, держа угольник на месте, и только потом переставить его на последний угол.
Для сварки круглых труб разработаны V-образные углубления на рабочих гранях. Они позволяют фиксировать трубу на плоскости под прямым углом к другой трубе. Глубина выемки должна соответствовать диаметру заготовки: для труб 30–50 мм нужна канавка шириной не менее 25 мм с углом раскрыва 120 градусов. Универсальные модели имеют комбинированные губки – одну прямую, вторую с проточкой под трубу. Это расширяет спектр задач без покупки отдельного приспособления.
Алюминий не фиксируется магнитами. Для него нужны струбцины или прижимы с немагнитными прокладками. Нержавеющие стали с аустенитной структурой (AISI 304, 316) также парамагнитны и не удерживаются на обычных угольниках. В этом случае используют механические фиксаторы или магнитные системы с дополнительным прижимом на винтах.
Ключевые ограничения при работе с тонкостенным металлом
При сварке листов тоньше 2 мм магнитное поле может стягивать края детали, вызывая деформацию в зоне сварки. Угольник с усилием 45 кг на листе 1,2 мм выдавит вмятину в точке контакта. Решение – использовать прокладки из мягкого материала (резина, картон) толщиной 0,5–1 мм. Они снижают локальное давление и предотвращают остаточные деформации. Альтернатива – приобрести оснастку с регулируемым усилием, где магнит притягивается к корпусу через зазор, что уменьшает силу притяжения.
Термическое расширение металла при сварке тоже создает нагрузку на магнит. Если детали нагреваются до 200–300 градусов, ферритовый магнит может потерять до 15% своей силы удержания, а неодимовый – до 40% (при 80 градусах). Поэтому для сварки вблизи магнитной части (ближе 5 мм от шва) выбирайте угольники с термостойким покрытием и магнитами, рассчитанными на рабочую температуру до 250 °C. Обычные бытовые модели при перегреве размагничиваются необратимо.
Совет по выбору для разных типов сварочных работ
Для бытового ремонта и сварки гаражных ворот подойдет простой ферритовый угольник на три положения с усилием 20–25 кг. Он стоит в три раза дешевле неодимового и не требует аккуратного обращения. Для профессиональной сборки металлоконструкций (навесы, лестницы, перила) берите отключаемый неодимовый вариант с усилием от 35 кг и тремя гранями. Для ремонта автомобильных кузовов используйте компактные модели с усилием 10–15 кг и V-образным пазом – они не деформируют тонкий листовой металл.
Обращайте внимание на точность угла. Дешевые угольники имеют погрешность до 2 градусов. Для ответственных соединений (несущие балки, каркасы) это критично. Проверить точность можно поверочным угольником. Покупайте оснастку с классом точности не ниже 2, где допуск составляет ±0,5 градуса. Для бытовых задач погрешность в 1 градус допустима – ее компенсирует сварной шов при последующей обработке болгаркой.
Магнитная сила против веса детали: реальные цифры
Типичный угольник с неодимовым магнитом 30×30 мм выдает усилие отрыва около 35 кг. Но это усилие измеряется для идеально плоской поверхности с шероховатостью не более Ra 3,2. На ржавом или окалинистом металле сила падает на 40–50%. Площадь контакта тоже важна: если деталь касается магнита не всей поверхностью, а ребром или точкой, реальное сцепление снижается в 3–4 раза. Поэтому при установке угольника убедитесь, что он прилегает к металлу плоскостью, а не углом.
Контроль силы проводится динамометром: тянут деталь вдоль оси отрыва перпендикулярно поверхности. Данные производителя имеют разброс ±10%. Если в документации указана сила 30 кг, значит, на конкретном экземпляре она может быть от 27 до 33 кг. Для тяжелых заготовок всегда берите 15–20% запаса по усилию. Например, для бака весом 25 кг выбирайте угольник с номиналом 30–35 кг, а не 27 кг.
Смазка, влага и масло на поверхности металла снижают силу магнитного сцепления. Корка ржавчины толщиной 0,2 мм уменьшает усилие почти вдвое. Перед установкой оснастки зачищайте зону контакта щеткой или шлифкругом. Грунт и краска (кроме эпоксидной) не мешают магниту, если толщина покрытия не превышает 0,3 мм. Однако эпоксидка с металлическим наполнителем экранирует поле – на таких поверхностях угольник держит в 5 раз слабее.
Сравнение характеристик магнитных угольников: углы фиксации и усилие удержания
В таблице ниже представлены ключевые параметры магнитных угольников для сварки, описанные в статье. Данные включают распространенные фиксирующие углы, зависимость силы удержания от типа магнита и массы детали, а также практические рекомендации по выбору усилия для различных толщин металла.
| Параметр | Значение / Описание |
|---|---|
| Стандартный набор углов | 90°, 45°, 135° |
| Диапазон регулируемых углов (многопозиционные) | от 30° до 150° с шагом 1° |
| Минимальная толщина металла для удержания | от 3 мм (иначе магнитный коллапс) |
| Рекомендуемое усилие для тяжелых профилей | от 30 кг (швеллер, двутавр, труба от 6 мм) |
| Рекомендуемое усилие для листового металла (1–2 мм) | 15–20 кг |
| Практическое правило подбора усилия | В 2 раза превышать массу самой тяжелой детали (для детали 10 кг — угольник от 20 кг) |
| Тип магнита: Феррит (недостаток) | Дешевле, но слабее; для усилия 35 кг вес > 2,5 кг |
| Тип магнита: Неодим (NdFeB) (преимущество) | В 5–6 раз сильнее феррита; для усилия 35 кг вес ~600 г |
| Рабочая температура: феррит (потеря силы) | До 15% при нагреве 200–300 °C |
| Рабочая температура: неодим (потеря силы) | До 40% при 80 °C (необратимо при перегреве) |
| Снижение силы на ржавом/окалинистом металле | 40–50% |
| Снижение силы при контакте ребром/точкой | В 3–4 раза |
| Разброс данных производителя по усилию | ±10% (для номинала 30 кг реально от 27 до 33 кг) |
| Рекомендуемый запас по усилию для тяжелых заготовок | 15–20% (для бака 25 кг — угольник 30–35 кг) |
| Снижение силы из-за ржавчины (толщина 0,2 мм) | Почти в 2 раза |
| Снижение силы из-за эпоксидного покрытия | В 5 раз |
Решения типовых задач при выборе магнитного угольника для сварки
Какие фиксирующие углы предлагают стандартные магнитные угольники и для каких задач они нужны?
Стандартный набор углов большинства производителей включает три положения: 90, 45 и 135 градусов. Прямой угол (90°) используется для сборки рам, каркасов и дверных коробок. Угол 45° применяется при изготовлении раскосов и лестничных маршей. Тупой угол (135°) востребован при создании сложных полигональных конструкций в машиностроении и архитектуре.
Что означает маркировка усилия «45 кг» на корпусе угольника и от чего зависит реальная сила удержания?
Маркировка «45 кг» означает, что магнит способен удержать стальную пластину весом 45 кг при идеальном контакте с чистой поверхностью. Реальная сила зависит от толщины металла, площади соприкосновения и чистоты заготовки. Если деталь тоньше 3 мм, возникает магнитный коллапс — магниту не хватает жесткости материала. На ржавом или окалинистом металле сила падает на 40-50%, а при контакте ребром или точкой сцепление снижается в 3-4 раза.
Как правильно подобрать усилие удержания магнитного угольника под вес конкретной детали?
Сила удержания должна в два раза превышать массу самой тяжелой соединяемой детали. Например, для трубы весом 10 кг нужен угольник с номиналом не менее 20 кг. Для тяжелых профилей (швеллер, двутавр, труба от 6 мм) выбирайте угольники с усилием от 30 кг. Для листового металла толщиной 1-2 мм достаточно 15-20 кг, так как большее усилие может деформировать заготовку. Всегда берите запас 15-20% к номиналу, так как данные производителя имеют разброс ±10%.
В чем отличие неодимовых магнитов от ферритовых в сварочных угольниках?
Неодимовые магниты (NdFeB) обеспечивают в 5-6 раз большее усилие при тех же габаритах. Магнитный угольник на неодиме с усилием 35 кг весит около 600 граммов, тогда как ферритовый аналог с таким же усилием весит более 2,5 кг. Неодим предпочтительнее для высотных работ и длительного удержания массивных заготовок, так как снижает усталость рук. Ферритовые магниты дешевле, но слабее и крупнее.
Почему магнитный угольник может размагнититься при сварке и как этого избежать?
Ферритовый магнит при нагреве до 200-300°C может потерять до 15% силы удержания, а неодимовый — до 40% уже при 80°C. Обычные бытовые модели при перегреве размагничиваются необратимо. Для работы вблизи шва (ближе 5 мм) выбирайте угольники с термостойким покрытием и магнитами, рассчитанными на рабочую температуру до 250°C.
