Газовая горелка на баллончик для пайки медных труб и розжига

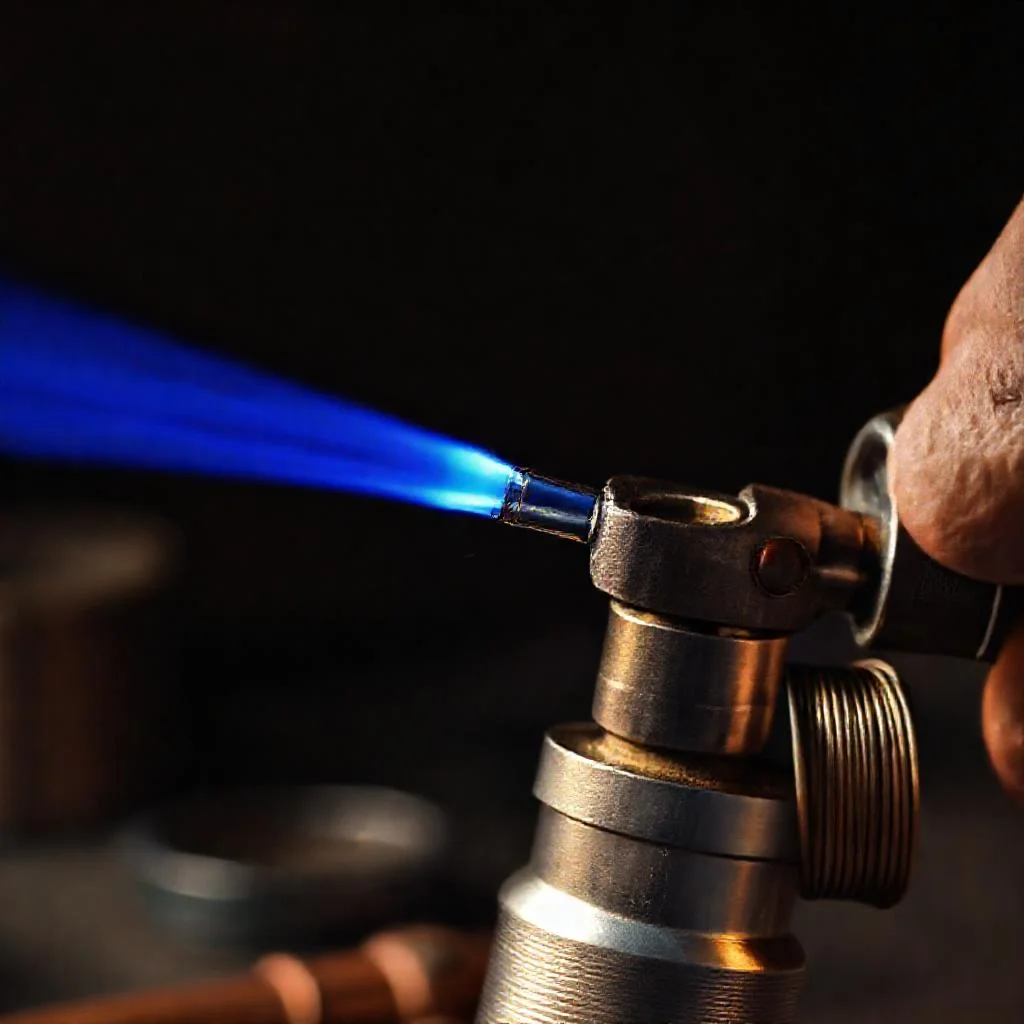

Газовая горелка на резьбовой баллончик – это инструмент, который используют для пайки медных водопроводных труб и для розжига мангалов или каминов. Устройство состоит из рукоятки, клапана подачи газа и стальной насадки-сопла. Сменный баллончик с пропаном или смесью пропан-бутан вкручивается в резьбу на рукоятке. Конструкция не требует шлангов, внешних редукторов или подключения к электросети. Это делает горелку автономным мобильным устройством с массой от 150 до 350 граммов вместе с баллоном. Работа основана на испарении сжиженного газа: при открытии клапана топливо выходит через сопло, поджигается искрой от пьезоподжига или спички и образует устойчивый факел.
Температура пламени на выходе из сопла у разных моделей находится в диапазоне от 1000 до 1300 градусов Цельсия. Точное значение зависит от типа газа (пропан дает около 1980°C в смеси с воздухом, но на практике температура факела ниже из-за контакта с окружающей средой) и конструкции насадки. Для пайки медных труб нужна температура около 600–700°C для разогрева места стыка до плавления припоя. Этого запаса тепла хватает для труб диаметром до 22 мм. Важно понимать: горелка на баллончике не предназначена для непрерывной работы более 15–20 минут подряд – корпус клапана перегревается, и давление в баллоне растет, что приводит к нестабильному горению.
Пьезоподжиг – это встроенный ударный механизм, который создает искру при нажатии кнопки. У дорогих моделей он рассчитан на 20–30 тысяч циклов срабатывания, у бюджетных – на 5–10 тысяч. Если пьезоэлемент выходит из строя, поджечь газ можно зажигалкой или длинной спичкой. Конструкция сопла влияет на форму пламени. Для пайки подходит горелка с прямым копьевидным соплом – пламя получается узким и направленным. Для розжига мангала используют модели с широкой насадкой-колпаком, которая распределяет огонь веером и не сдувается ветром на открытом воздухе.
Выбор горелки для пайки медных труб
При пайке медных труб решающее значение имеет мощность горелки и стабильность пламени. Оптимальный показатель мощности для бытовых задач – от 1 до 1,5 кВт. Этого достаточно для прогрева соединительных муфт диаметром 15–22 мм и капиллярной пайки мягкими припоями (оловянно-свинцовыми или оловянно-медными). Горелка с мощностью ниже 0,8 кВт не сможет прогреть толстую стенку трубы до нужной температуры за разумное время – работа займет 5–7 минут на одно соединение вместо 30 секунд. Баллончика объемом 220–250 мл хватает на 45–60 минут работы в режиме средней интенсивности. Этого ресурса достаточно для пайки 15–20 стыков, если работать без длительных простоев.
Сопло горелки лучше выбирать латунное или из нержавеющей стали. Латунь греется сильнее, но быстрее остывает при отключении газа. Стальные сопла служат дольше и не выгорают при работе на максимальной мощности. Диаметр выходного отверстия сопла обычно составляет 0,8–1,2 мм. Чем меньше отверстие, тем выше скорость истечения газа и острее пламя. Для аккуратной пайки мелких деталей (трубы 10–12 мм) выбирают сопло 0,8 мм. Для пайки диаметра 22–32 мм берут сопло 1,0–1,2 мм, иначе прогрев будет слишком локальным. Регулятор пламени – обязательный элемент. Не все бюджетные модели оснащаются плавной регулировкой. Горелка без регулятора работает только в одном режиме – на полную мощность. Это неудобно для розжига, когда нужно уменьшить пламя, и опасно для пайки, так как перегрев трубы приводит к окислению меди и ухудшению качества соединения.
Совет по выбору газовой смеси: для пайки в помещении используйте баллончики с высокой степенью очистки пропана. Примеси масла и серы в дешевом газе дают копоть и неприятный запах. Для работы на улице можно брать пропан-бутановую смесь – она дешевле и сохраняет давление при низких температурах до –20°C, хотя чистый пропан лучше испаряется на морозе. Маркировка на баллончике должна указывать тип резьбы: стандарт CV (с вентилем) или боковая резьба (с клапаном). Покупайте баллончики той же системы, что и ваша горелка – универсальных переходников для разных систем почти не делают. Самый распространенный стандарт в России – это баллон с внутренней резьбой 7/16 (UNEF) под вентиль поворотом.
Особенности розжига мангалов и каминов
Для розжига углей или дров горелка на баллончике удобнее бумаги, спичек и розжиговых жидкостей. Угли разгораются за 5–7 минут без химического запаха, который остается после жидкостей. Чтобы поджечь древесный уголь, тратят около 40 мл газа – это примерно 10 рублей на один розжиг при стоимости баллончика 250 рублей. Использование горелки для растопки камина требует осторожности: пламя высокой температуры касается чугунных колосников или внутренней поверхности, что при частом применении приводит к локальному перегреву и растрескиванию металла. Поэтому для каминов и печей лучше применять режим пониженной мощности и направлять пламя строго на дрова, а не на стенки топки.
При работе на открытом воздухе ветер сбивает пламя, если горелка не оснащена ветрозащитным колпаком. Ветрозащита увеличивает расход газа на 10–15%, но стабилизирует горение при порывах до 8–10 м/с. Обычная горелка без колпака гаснет уже при ветре 3–4 м/с. Альтернативный вариант – использовать модель с турбонаддувом, где газ смешивается с воздухом принудительно. Такие горелки создают пламя, устойчивое к ветру до 15 м/с. Но они дороже и весят 400–500 граммов из-за вентилятора и батареек. Для периодического использования (раз в месяц выезд на природу) турбо-горелка избыточна, хватает качественной модели с плавной регулировкой и ветрозащитным кожухом.
Важный параметр для уличной горелки – длина рукоятки. Рукоятка короче 12 см заставляет держать руку слишком близко к огню. Кожаная перчатка защищает от тепла, но снижает чувствительность пальцев при регулировке клапана. Оптимальная длина рукоятки 15–18 см. Для пайки на высоте (под потолком или на стремянке) удобнее горелка с угловой насадкой, которая направляет пламя под 45 или 90 градусов к рукоятке. Это снижает нагрузку на запястье и улучшает обзор места спайки. Прямые горелки при пайке вертикальных труб приходится наклонять вручную, что не всегда удобно.
Безопасность и правила эксплуатации
Баллонный газ под давлением. При температуре 20°C давление в баллоне составляет 6–8 атмосфер. Если баллон нагреть до 50°C (например, оставить на солнце или рядом с работающей горелкой), давление поднимается до 12–14 атмосфер. Предохранительный клапан на качественных баллонах стравливает избыток газа, предотвращая взрыв. На дешевых китайских баллончиках этот клапан отсутствует. По данным Ростехнадзора, от 30 до 50% взрывов бытовых газовых баллонов происходят по причине неисправности предохранительной арматуры. Поэтому не покупайте баллончики без маркировки ГОСТ или TP TC 032/2013. Храните запасные баллоны в проветриваемом помещении вдали от отопительных приборов и прямых солнечных лучей. Температура хранения не выше +30°C.
Перед началом пайки проверяйте герметичность соединения горелки и баллона. Откройте вентиль на несколько секунд без поджига – запах газа должен отсутствовать. Если слышен запах, затяните резьбу плотнее или замените прокладку. Прокладки на резьбе сделаны из маслостойкой резины и со временем теряют эластичность. Меняйте прокладки раз в год или после 10–15 смен баллонов. Место пайки оборудуйте огнетушителем или ведром песка. Медные трубы при нагреве активно отводят тепло – для прогрева стыка до рабочей температуры нужно 20–30 секунд. Если не сделать огнезащитную прокладку из асбестовой ткани или стекловолокна, пламя может задеть деревянные балки или утеплитель. Стандартный лист асбеста толщиной 3 мм выдерживает прямой контакт с пламенем горелки до 10–12 минут без прогорания.
После окончания работы дайте горелке остыть 5 минут на воздухе, затем отсоедините баллон. Не пытайтесь ускорить охлаждение водой – резкий перепад температуры деформирует металл клапана. Баллончик, из которого использована половина газа, подходит для дальнейшей работы. Его нельзя выбрасывать с остатками газа в мусор – сдавайте в пункт приема опасных отходов или полностью стравите газ на улице вдали от людей и источников огня. Одноразовые баллоны без резьбы (цельнотянутые) не подходят для горелок со сменной резьбой – они имеют несовместимый разъем и другую форму сопла. Использование переходников с одной системы на другую часто приводит к утечкам и травмам.
Работа с пропановой горелкой внутри помещения требует вентиляции. Даже при качественном горении образуется углекислый газ и водяной пар. При недостатке кислорода (в закрытой ванной комнате или подвале) пламя становится желтым, коптит, и в воздухе накапливается угарный газ. Нормативный воздухообмен при пайке – не менее 10 м³ на одного человека в час. Открывайте окно или используйте приточную вентиляцию. Не используйте горелку в помещении без фрамуги или вытяжки. Симптомы отравления угарным газом: головная боль, головокружение, тошнота. Если при работе чувствуете любой из этих признаков, немедленно выходите на свежий воздух.
Уход за оборудованием и продление срока службы
Сопло горелки со временем засоряется сажей. Причина – неполное сгорание газа из-за неправильной регулировки или загрязненного газа. Если пламя стало вихляющим или длина факела уменьшилась, прочистите сопло стальной иглой от шприца диаметром 0,6–0,8 мм. Делайте это при выключенном газе и остывшей горелке. Не используйте медную проволоку – она мягче, может сломаться внутри канала. Клапан регулировки требует периодической смазки. Силиконовая смазка для газового оборудования наносится на шток клапана раз в полгода. Не используйте машинное масло или солидол – они разрушают резиновые уплотнения и вызывают утечку газа.
Пьезоподжиг – элемент неремонтопригодный в большинстве бюджетных горелок. Если искра пропала, проверьте контакт провода от пьезоэлемента к соплу. Часто провод перетирается у основания рукоятки из-за постоянных изгибов. Восстановить контакт можно, зачистив провод и надежно прижав его к металлическому корпусу. Заменить сам пьезоэлемент отдельно обычно нельзя – проще купить новую горелку. Цена качественной горелки от 600 до 1500 рублей, а отдельный пьезоузел найти сложно. Поэтому если пьезо сломался, используйте зажигалку с длинным носиком – это надежный и простой способ поджога, не требующий вложений. Храните горелку отдельно от баллона. Клапан горелки в положении «закрыто» все равно пропускает микроскопические дозы газа, и за год баллон может опустеть сам по себе. Отсоединить баллон – правило, которое снижает риск утечки и продлевает срок службы резьбового соединения.
Сравнительная характеристика режимов применения газовой горелки
В таблице ниже приведены ключевые параметры, разделяющие два основных сценария использования горелки: пайка медных труб и розжиг топлива. Данные строго соответствуют техническим характеристикам и рекомендациям из статьи, что позволяет наглядно оценить разницу в требованиях к инструменту.
| Параметр | Пайка медных труб | Розжиг мангалов и каминов |
|---|---|---|
| Оптимальная мощность | От 1 до 1,5 кВт | Не указана отдельно (работа на пониженной мощности) |
| Температура пламени на выходе из сопла | 1000–1300 °C | 1000–1300 °C (требуется снижение мощности для камина) |
| Требуемая температура нагрева детали | 600–700 °C (до плавления припоя) | Не указана (достаточно для воспламенения углей/дров) |
| Тип сопла | Прямое копьевидное (узкое направленное пламя) | Широкая насадка-колпак (пламя веером, не сдувается ветром) |
| Диаметр выходного отверстия сопла | 0,8–1,2 мм (0,8 мм для труб 10–12 мм; 1,0–1,2 мм для 22–32 мм) | Не указан |
| Наличие регулятора пламени | Обязателен (плавная регулировка для предотвращения перегрева) | Желателен (для уменьшения пламени при розжиге) |
| Длина рукоятки (оптимальная) | 15–18 см (также удобна угловая насадка для работы на высоте) | 15–18 см (короче 12 см небезопасно) |
| Ветрозащита | Не указана (работа преимущественно в помещении) | Ветрозащитный колпак или турбонаддув (устойчивость до 15 м/с) |
| Расход газа на одну операцию | Баллон 220–250 мл на 45–60 мин (15–20 стыков) | Около 40 мл газа на один розжиг |
| Время выполнения задачи | 20–30 секунд на прогрев стыка (пайка одного соединения) | 5–7 минут до разгорания углей |
| Рекомендуемый тип газа | Пропан высокой очистки (для помещений, без копоти) | Пропан-бутановая смесь (дешевле, работает до –20°C) |
| Особые меры безопасности | Огнезащитная прокладка (асбест 3 мм, выдерживает 10–12 мин); вентиляция (10 м³/час на человека) | Осторожность с чугунными деталями (риск растрескивания); ветрозащита |
Основные технические нюансы эксплуатации газовых горелок для пайки и розжига
Какая температура пламени нужна для пайки медных труб, и достаточно ли ее у горелки на баллончике?
Для пайки медных труб требуется температура около 600–700°C для разогрева места стыка до плавления припоя. Температура пламени на выходе из сопла горелки составляет от 1000 до 1300 градусов Цельсия. Этого запаса тепла достаточно для пайки труб диаметром до 22 мм.
Сколько времени и газа нужно для пайки одного стыка медной трубы, и на сколько соединений хватает одного баллончика?
Для прогрева стыка медной трубы до рабочей температуры нужно 20–30 секунд. Баллончика объемом 220–250 мл хватает на 45–60 минут работы в режиме средней интенсивности, что достаточно для пайки 15–20 стыков.
Как влияет диаметр выходного отверстия сопла на качество пайки труб разного размера?
Диаметр выходного отверстия сопла обычно составляет 0,8–1,2 мм. Для аккуратной пайки мелких деталей (трубы 10–12 мм) выбирают сопло 0,8 мм. Для пайки диаметра 22–32 мм берут сопло 1,0–1,2 мм, иначе прогрев будет слишком локальным.
Какое давление газа в баллоне и при каких условиях возникает риск взрыва?
При температуре 20°C давление в баллоне составляет 6–8 атмосфер. Если баллон нагреть до 50°C, давление поднимается до 12–14 атмосфер. Рекомендуется не нагревать баллон выше +30°C и не использовать баллончики без маркировки ГОСТ или TP TC 032/2013, так как на дешевых баллончиках отсутствует предохранительный клапан.
Почему для розжига мангала лучше использовать горелку с ветрозащитным колпаком, и как ветер влияет на горение?
При работе на открытом воздухе ветер сбивает пламя. Ветрозащита увеличивает расход газа на 10–15%, но стабилизирует горение при порывах до 8–10 м/с. Обычная горелка без колпака гаснет уже при ветре 3–4 м/с.
