Декоративная штукатурка короед своими руками: технология нанесения и варианты фактур

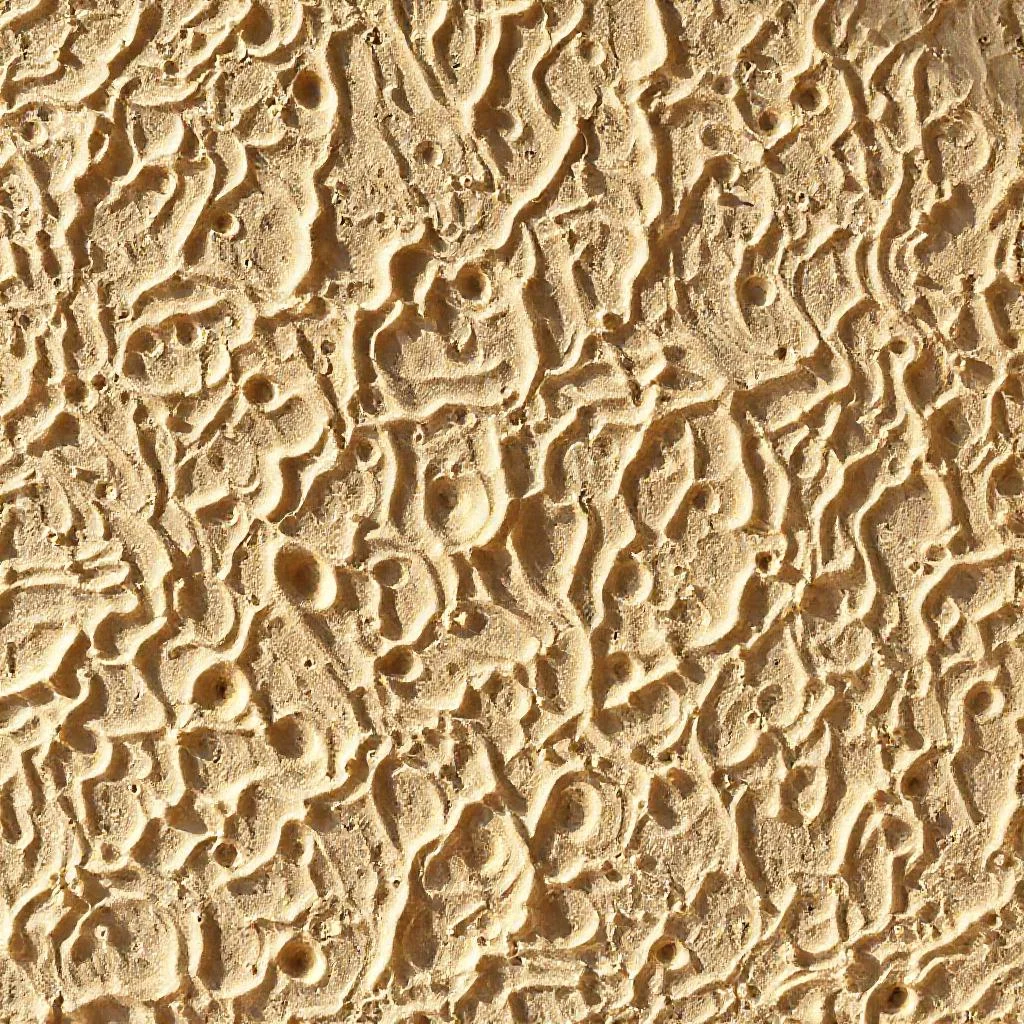

Фактура «короед» получила своё название из-за характерного рисунка, напоминающего ходы, которые оставляют жуки-короеды в древесине. Этот эффект создаётся за счёт наличия в составе штукатурки твёрдых минеральных гранул определённой фракции. Когда мастер затирает смесь шпателем, эти гранулы оставляют за собой бороздки. Глубина и ширина этих бороздок зависят только от размера гранул, а не от усилий при нанесении. Это делает результат предсказуемым даже для новичка.
Из чего состоит смесь и почему это важно для результата
Основа любой штукатурки короед – это цементно-полимерное или акриловое связующее. В качестве наполнителя используется мраморная или кварцевая крошка. Именно эти твёрдые частицы и формируют финишный рисунок. На рынке встречаются смеси с фракцией от 0,5 до 3,5 мм. Для внутренних работ обычно используют зерно 1,0–2,0 мм. Для фасадов берут более крупную крошку – 2,5–3,5 мм, чтобы текстура была выразительной даже при взгляде с расстояния. При выборе смеси обращают внимание на расход: для фракции 1,5 мм он составляет около 1,6–1,8 кг на квадратный метр. Экономия на смеси приводит к тому, что гранул в слое оказывается слишком мало, и бороздки получаются прерывистыми или неглубокими.
Подготовка основания под декоративный слой
Поверхность под короед должна быть ровной, но не гладкой. Перепады высот допускаются не более 2 мм на метр. Если на стене есть впадины, их предварительно шпаклюют. Выступы сбивают. Грунтовка – обязательный этап. Используют грунт глубокого проникновения с кварцевым песком (бетоноконтакт). Это даёт шероховатость, необходимую для сцепления штукатурки с основанием. Без такой грунтовки смесь может отвалиться кусками при высыхании или начать отслаиваться через год. После высыхания первого слоя грунтовки наносят второй, чтобы исключить пятна. Важно дать грунтовке высохнуть не менее 4–6 часов при температуре +20°C.
Инструменты для работы и их назначение
Для нанесения короеда потребуется минимум приспособлений. Основной инструмент – стальной шпатель (кельма) из нержавейки. Ширина лезвия – 250–350 мм. Пластиковые или деревянные шпатели не подходят, так как они быстро изнашиваются о твёрдые гранулы. Для перемешивания состава нужен строительный миксер с насадкой. Ведро берут пластиковое, объёмом 10–15 литров. Дополнительно пригодится узкий шпатель 80–100 мм для набора смеси из ведра. Если планируется работа на высоте, используют удлинитель для кельмы, чтобы не тянуться. Без миксера добиться однородной консистенции не получится, а значит, часть гранул осядет на дне, и фактура будет неравномерной.
Приготовление рабочего состава
Сухую смесь высыпают в воду. Пропорции указаны на упаковке. Обычно это 200–250 мл воды на килограмм смеси. Воду берут комнатной температуры. Перемешивают миксером на низких оборотах до исчезновения комков. После этого делают паузу на 5 минут, чтобы полимерные добавки вступили в реакцию. Затем перемешивают ещё раз. Готовая смесь должна напоминать густую сметану. Если раствор слишком жидкий, гранулы осядут на дно, и фактура не проявится. Загустить пережиженную смесь, добавив сухой порошок, не получится – нарушится химический состав. Проще выбросить испорченную партию и замешать новую.
Базовый способ нанесения с формированием фактуры
Смесь набирают на кельму и равномерно распределяют по стене тонким слоем. Толщина слоя должна быть равна размеру фракции зерна. Если фракция 2 мм, слой делают толщиной 2 мм. Работают участками по 1–2 квадратных метра. После нанесения сразу приступают к затирке. Кельму прижимают к стене под углом 45–60 градусов и трут поверхность круговыми или возвратно-поступательными движениями. В этот момент твёрдые гранулы царапают слой, оставляя бороздки. Важно не давить слишком сильно – глубину рисунка контролирует размер зерна, а не сила нажатия. Если затирать слишком долго, смесь начнёт подсыхать, и бороздки станут рваными. На один участок уходит 10–15 секунд.
Классическая фактура «короед» и её разновидности
Стандартный рисунок получают круговыми движениями кельмы. Это даёт хаотичные изогнутые линии, напоминающие короедные ходы. Но есть и другие приёмы. Если затирать строго горизонтально, получаются прямые линии по всей длине стены. Вертикальная затирка создаёт эффект дождя. Комбинированный метод, при котором часть стены затирают по кругу, а часть – горизонтально, требует стыковки на сухую, что получается только у опытных мастеров. Для первого раза стоит выбрать круговой метод – он наиболее прощающий ошибки.
Как работать на больших площадях без стыков
Короед нельзя наносить и затирать с перерывами на всей стене. Смесь схватывается за 30–40 минут при +20°C. Если начать затирать соседний участок через полчаса, на стыке образуется заметный валик, который невозможно убрать. Решение – работать по схеме «мокрый по мокрому». Наносят штукатурку сразу на всю стену, но с обязательным разрывом по углам или дверным проёмам. В углах стыки менее заметны. Если стена глухая и длинная, её делят на захватки по 2–3 метра. Каждую захватку полностью наносят и затирают до перехода к следующей. Края смежных участков оставляют не затертыми, а обрабатывают их одновременно, чтобы не было границы.
Уход за инструментом во время работы
Минеральные гранулы абразивные, они быстро стачивают металл. Кельма должна быть чистой. При каждом наборе новой порции смеси её протирают влажной тряпкой. Засохшие остатки на лезвии царапают свежий слой, оставляя некрасивые полосы. Ведро и миксер моют при смене замеса. Застывшую смесь удаляют только механически. Если инструмент оставить грязным на ночь, утром придётся отбивать засохший раствор молотком. Это сокращает срок службы даже качественных шпателей.
Возможные дефекты и их устранение
Частая ошибка – появление полос вместо точек. Это происходит, когда смесь слишком жидкая и гранулы плавают в растворе, а не удерживаются на поверхности. Исправляют это только переделкой участка. Пятна разного цвета на высохшей стене возникают из-за неравномерной толщины слоя. Толстые участки сохнут дольше и темнеют. Единственный способ избежать такого – соблюдать одинаковый слой на всей поверхности. Трещины появляются, если поверхность была плохо загрунтована или слой превысил размер фракции более чем в 1,5 раза. В таком случае поражённый участок удаляют и наносят новый слой на перегрунтованную стену.
Окрашивание декоративного слоя
Короед можно колеровать в массе или окрашивать после высыхания. Колеровка в массе даёт однородный цвет по всей глубине фактуры. Но оттенок может меняться при высыхании. Окрашивание по готовой штукатурке позволяет получить эффект состаренной поверхности. Обычно используют два цвета: основной наносят валиком, а второй – методом сухой кисти, выделяя только выступающие части рисунка. Для фасадов применяют фасадные акриловые краски. Для внутренних работ подходят водно-дисперсионные составы. Перед покраской стену обязательно грунтуют, чтобы краска не впитывалась неравномерно.
Уход и эксплуатация готового покрытия
Внутренние стены с фактурой короед не требуют специального ухода. С них легко смывается пыль влажной губкой. Для фасадов раз в год проводят осмотр на предмет сколов и трещин. Мелкие повреждения затирают той же штукатуркой, но перед этим грунтуют повреждённое место. Если фасад находится в зоне постоянного увлажнения (цоколь), его дополнительно покрывают гидрофобизатором – составом, отталкивающим воду. Срок службы качественно нанесённого короеда – 15–25 лет без ремонта. При условии, что стена была подготовлена и соблюдена технология.
Рекомендуемые параметры для выполнения фактуры «короед»
В таблице ниже приведены ключевые цифры и характеристики, которые необходимо соблюдать при самостоятельном нанесении декоративной штукатурки «короед». Все данные строго соответствуют описанию из статьи, включая размеры фракций, расход смеси, время схватывания и технологические допуски. Эти параметры помогут избежать типичных ошибок и добиться качественного результата.
| Параметр / Характеристика | Значение / Описание |
|---|---|
| Размер фракции (минеральных гранул) | от 0,5 до 3,5 мм |
| Фракция для внутренних работ | 1,0–2,0 мм |
| Фракция для фасадных работ | 2,5–3,5 мм |
| Расход смеси (для фракции 1,5 мм) | 1,6–1,8 кг на м² |
| Допустимые перепады высот основания | не более 2 мм на метр |
| Время высыхания грунтовки (при +20°C) | 4–6 часов |
| Ширина стального шпателя (кельмы) | 250–350 мм |
| Ширина узкого шпателя (для набора смеси) | 80–100 мм |
| Объём пластикового ведра | 10–15 литров |
| Пропорции воды для затворения | 200–250 мл воды на 1 кг сухой смеси |
| Температура воды для замеса | комнатная |
| Время паузы после первого перемешивания | 5 минут |
| Толщина слоя штукатурки | равна размеру фракции зерна (например, 2 мм) |
| Площадь рабочего участка для нанесения | 1–2 м² |
| Угол наклона кельмы при затирке | 45–60 градусов |
| Время на затирку одного участка | 10–15 секунд |
| Время схватывания смеси (при +20°C) | 30–40 минут |
| Размер захватки для длинных стен | 2–3 метра |
| Максимальное превышение слоя (приводит к трещинам) | более чем в 1,5 раза от размера фракции |
| Срок службы качественного покрытия | 15–25 лет |
| Типы движений для получения разных фактур | круговые, горизонтальные, вертикальные |
| Метод работы для избежания стыков | «мокрый по мокрому» |
Частые сложности и нюансы при работе с фактурой «Короед»
Почему при затирке короеда бороздки получаются прерывистыми или неглубокими?
Это происходит из-за экономии на смеси или нарушения технологии её приготовления. Глубину и ширину бороздок определяет исключительно размер твёрдых минеральных гранул в составе, а не усилие мастера. Если гранул в слое слишком мало, например, из-за использования дешёвой смеси, бороздки получаются прерывистыми. Если при замесе добавить слишком много воды, гранулы осядут на дно, и фактура не проявится вовсе. Для фракции 1,5 мм правильный расход составляет 1,6–1,8 кг на квадратный метр.
Какую фракцию зерна выбрать для внутренних работ, а какую для фасада?
Для внутренних работ оптимально использовать смесь с фракцией зерна 1,0–2,0 мм. Для фасадов следует брать более крупную крошку — 2,5–3,5 мм. Это необходимо, чтобы текстура была выразительной и читаемой даже при взгляде с большого расстояния. Толщина наносимого слоя всегда должна строго равняться размеру фракции зерна: если фракция 2 мм, то и слой делают толщиной 2 мм.
Как избежать заметных стыков при отделке большой стены?
Основное правило — работать «мокрым по мокрому», так как смесь схватывается за 30–40 минут при +20°C. Нельзя наносить и затирать участки с длительными перерывами. Рекомендуется делить глухую длинную стену на захватки по 2–3 метра. Каждую захватку полностью наносят и затирают до перехода к следующей. Края смежных участков оставляют специально не затертыми и обрабатывают их одновременно, чтобы граница была незаметна. Оптимально делать разрывы по углам или дверным проёмам, где стыки менее заметны.
Что делать, если на высохшей штукатурке появились пятна разного цвета или трещины?
Пятна разного цвета — следствие неравномерной толщины слоя: толстые участки сохнут дольше и темнеют. Избежать этого можно только строгим соблюдением одинаковой толщины слоя на всей поверхности. Трещины появляются, если основание было плохо загрунтовано или слой штукатурки превысил размер фракции более чем в 1,5 раза. В обоих случаях единственное решение — удалить поражённый участок, заново загрунтовать стену (обязательно используя грунт глубокого проникновения с кварцевым песком) и нанести новый слой.
Каким инструментом и каким движением лучше всего затирать короед новичку?
Основной инструмент — стальной шпатель (кельма) из нержавейки шириной 250–350 мм. Пластиковые и деревянные шпатели не подходят, они быстро изнашиваются о твёрдые гранулы. Для первого раза стоит выбрать круговой метод затирки, так как он наиболее прощает ошибки и даёт хаотичный рисунок, напоминающий ходы жуков-короедов. Кельму прижимают к стене под углом 45–60 градусов. Важно не давить слишком сильно — глубину рисунка контролирует размер зерна, а не сила нажатия. На обработку одного участка уходит 10–15 секунд, чтобы смесь не начала подсыхать.
